24時間連続稼働で、鮮やかな映像を発信。
小型店舗にも柔軟に設置できるコンパクトモデル。
- 24H連続稼働
- 450cd/m2
- メディアプレーヤー
- 色再現エンジン
- デイジーチェーン
- フレーム幅
- エンラージ/タイルマトリクス
- インフォメーションディスプレイ
- 32V型 PN-Y326C オープン価格
- (注1)保守パックもご用意しています。「保守パック」(有償)は別途登録が必要です(周辺機器およびソフトウェアは対象外となります)。詳細は業務用ディスプレイ保証サービスをご覧ください。
- HDMI、HDMI High-Definition Multimedia Interface、HDMIのトレードドレスおよびHDMIのロゴは、HDMI Licensing Administrator,Inc.の商標または登録商標です。
主な特長
メディアプレーヤー内蔵(注1)
静止画または動画を記録したUSBメモリーを本体に挿すだけで、自動的にコンテンツ再生(注2)。PCレスでサイネージを実現できます。
- (注1)ご利用の際には、事前に動作検証、表示品位をご確認ください。USBメモリーは付属していません。
- (注2)自動再生可能なファイルは、静止画はjpg、動画はmp4に限ります。ファイル数は30までとなります。

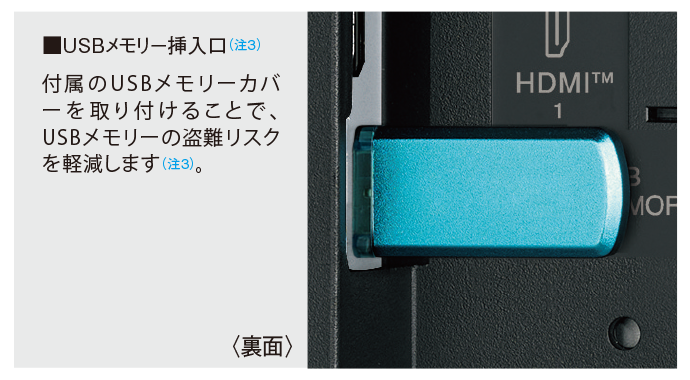

- (注3)USBメモリーカバーを付ける場合は、長さ50mm(端子部12mmを含む)×幅20mm×高さ12mm以内のUSBメモリーをお使いください。写真はイメージです。USBメモリーは付属していません。
24時間連続稼働対応
長時間運用に対応するタフネス設計。24時間営業の店舗やショーウインドウなど、厳しい使用条件下でも安定稼働が可能です。

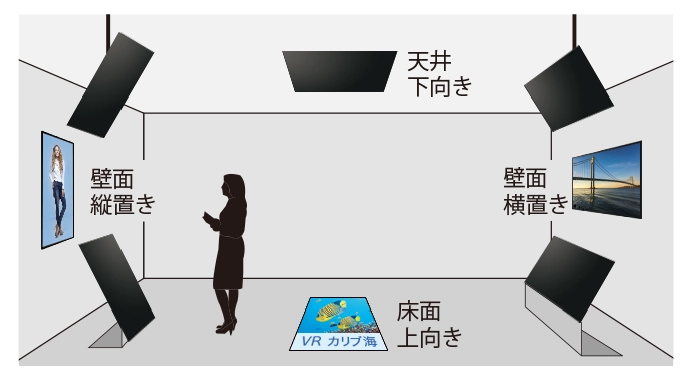

フレキシブルな設置が可能
一般的な壁掛け設置やスタンド設置のほか、水平上/下向き設置(注4)にも対応。空間演出の幅が広がります。
- (注4)水平面に対して、垂直の状態から上向き/下向き20°を超えた状態で設置する場合は設置条件が変わりますので、お買いあげの販売店または当社営業窓口にご相談ください。
- 画面はすべてハメコミ合成です。
- シーンおよび画面のイメージ写真は、機能を説明するためのもので、実際の映像ではありません。
- 本製品は屋内専用です。直射日光は故障や品質劣化の原因になりますので、必ず紫外線カット対策、赤外線カット対策、温度対策を実施ください。
- *本製品は登録不要で「3年保証」(無償)です。「保守パック」(有償)は別途登録が必要です(周辺機器およびソフトウェアは対象外となります)。
その他機能
画面表示機能

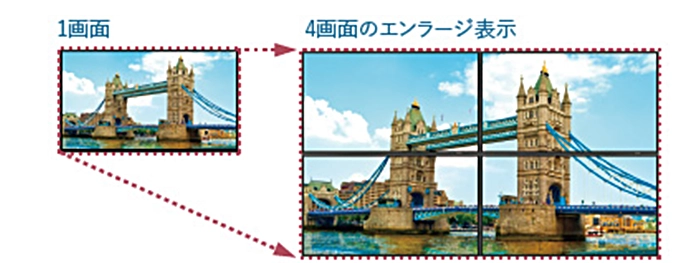

エンラージ(拡大)/タイルマトリクス機能
ひとつの画面を複数台のディスプレイに拡大表示できます。また、額縁補正機能により、画面間のズレを解消します。
設置・設計機能
横置き・縦置き
コンテンツイメージに応じて横置き・縦置き(注5)が選べます。
- (注5)コンテンツなどの縦表示には、専用の画面回転ソフト、または機器が必要になることがあります。
180度回転機能
画面上のコンテンツを、180度回転して表示することができます。
設置後/運用機能
ファンレス
ファンレス設計で、騒音を低減。稼働時におけるホコリの吸い込みも少なく、回転部分をなくしたことでメンテナンスも容易です。
24時間稼働
長時間の使用にも耐えうる、タフネス設計。24時間営業の店舗などでも、フルタイム稼働が可能です。
- 同じ静止画を長時間表示し続けると残像現象が起こる場合があります。残像現象は、動画等を表示することで徐々に軽減されます。
防塵対応
粉塵の多い場所へ設置する場合でも、安定した表示品質を維持できるよう防塵性を強化しています。
制御コマンド
管理用パソコンのRS-232CやLAN制御により、ディスプレイを制御することができます。制御コマンドには、Sフォーマット(SH方式)、Nフォーマット(SN方式)があります。本機はSフォーマット(SH方式)となります。制御コマンドの詳細については、取扱説明書をご確認ください。
スケジュール機能
曜日や時間を設定すれば、自動的に電源のON/OFFを切り換えます。
動作温度監視機能
使用環境によって内部温度が万一、動作保証温度以上に上昇すると、警告を発するとともに、バックライトの輝度を調整して温度上昇を防ぎます。(注6)
- (注6)バックライトの輝度を調整しても異常な温度上昇が起こった場合は、電源待機状態となります。原因を取り除いたうえ、再度、主電源を入れてください。
ログ保存・出力機能
操作履歴や信号変化状況、異常状態情報などを本体に保存し、故障箇所の特定などにスムーズに対応します(サービスマン用機能)。
スピーカー内蔵
スピーカーを標準内蔵しています。
環境性能
欧州RoHS規制に準拠
欧州連合(EU)における電気電子機器に含まれる特定有害物質の使用制限に対応しています。
環境に配慮した素材を使用
外装部品の一部にノンハロゲン樹脂を使用しています。
商品ご理解のために
■商品の保証について
- 保証期間はお買いあげの日から3年間です(ただし、バックライトは消耗品ですので、保証の対象になりません)。
- 取扱説明書・本体注意ラベルなどの注意書にしたがった正常な使用状態で、保証期間内に故障した場合には、お買いあげの販売店、または当社が指定するサービス窓口が無料修理いたします。ただし、離島およびこれに準ずる遠隔地への出張修理は、出張に要する実費をいただきます。尚、修理の際の取り外し・再設置に要する費用は、別途お客様負担となります。
- 保証期間中でも修理は有料になることがありますので、保証書をよくお読みください。
■商品ご使用について
- 当製品は日本国内仕様です。海外では使用できません。
- 本機の設置には特殊な技術が必要です。必ず専門取り付け工事業者にご依頼ください。お客様ご自身による工事は一切しないでください。取り付け不備、取り扱いによる事故、損傷については、当社は責任を負いません。
- ケースに入れて設置するなど空間の確保が困難な場合や、周囲温度が本体仕様の「使用温度範囲」を超える場所に設置する場合は、ファンを設けるなど、ケース内の温度や周囲温度が本体仕様の「使用温度範囲」になるよう対処してください。詳しくは、当社営業窓口までお問い合わせください。
- TFTカラー液晶パネルは、非常に精密度の高い技術で作られておりますが、画面の一部に点灯しない画素や常時点灯する画素が存在する場合があります。また、見る角度によっては、色のムラや明るさのムラが生じる場合がありますが、いずれもインフォメーションディスプレイの動作に影響を与える故障ではありませんので、あらかじめご了承ください。
- 同じ画像を長時間表示させないでください。残像現象が起こる場合があります。残像現象は、動画等を表示することで、徐々に軽減されます。
- 当製品は、各種の画面サイズ切換機能を搭載しています。テレビ番組等ソフトの映像比率と異なるモードを選択した場合、オリジナルの映像と見え方に差が出ます。この点にご留意の上、画面サイズをお選びください。営利目的または公衆に視聴されることを目的として、喫茶店・ホテルなどにおいて画面サイズ切換機能を利用して画面の圧縮、引き伸ばし等をすると、著作権法上で保護されている著作者の権利を侵害する恐れがありますのでご注意ください。
- V型(32V型など)とは、有効画面の対角寸法を基準とした大きさの目安です。
■製品情報ページについてのご注意
- 製品改良のため仕様の一部を予告なく変更することがあります。また、商品の色調はWebサイトの閲覧環境により実物と異なる場合もありますので、あらかじめご了承ください。
- 画面はすべてハメコミ合成です。実際の表示とは異なります。
- HDMI、HDMI High-Definition Multimedia Interface、HDMIのトレードドレスおよびHDMIのロゴは、HDMI Licensing Administrator,Inc.の商標または登録商標です。
- その他、会社名、製品名等の固有名詞は各社の商標または登録商標です。
仕様
仕様一覧
| 設置方向(注7) | 縦(反時計回り)/横/水平上向き/水平下向き | ||||
|---|---|---|---|---|---|
| 液晶パネル | 32V型ワイド(対角80.13cm)VA液晶 | ||||
| 表面処理 | アンチグレア、高ヘイズ(注8) | ||||
| 液晶パネル | バックライト | LED(エッジ型) | |||
| 最大解像度 | 1,920×1,080ドット | ||||
| 最大表示色 | 約1,677万色 | ||||
| 画素ピッチ | 水平 0.364×垂直 0.364(mm) | ||||
| 輝度(標準値)(注9) | 450cd/m2 | ||||
| コントラスト(標準値) | 4,000:1 | ||||
| 視野角 | 左右178°/上下178°(コントラスト比≧10) | ||||
| 表示画面サイズ | 横698.4×縦392.9(mm) | ||||
| 応答速度 | 6.5ms(Gray to Gray, Ave.) | ||||
| コンピューター入力信号 | 映像 | アナログRGB(0.7Vp-p)[75Ω] | |||
| 同期 | 水平/垂直セパレート(TTL:正/負) | ||||
| プラグ&プレイ | VESA DDC2B対応 | ||||
| パワーマネージメント | VESA DPMS準拠 | ||||
| 入力端子(注10) | コンピューター信号 | アナログミニD-sub15ピン(1系統) | |||
| HDMI | 3系統(HDCP1.4、1080p、CEC対応) | ||||
| RS-232C | D-sub9ピン(1系統) | ||||
| USBメモリー | 1系統(静止画/動画/音楽ファイル再生)(注12)(注13) | ||||
| 音声 | φ3.5mmミニステレオジャック(1系統) | ||||
| 出力端子(注10) | 音声 | RCAピン(L/R) | |||
| IR | φ3.5mmミニステレオジャック(1系統) | ||||
| 入出力端子(注10) | LAN端子 | 10BASE-T/100BASE-TX(1系統) | |||
| スピーカー出力 | 5W+5W | ||||
| 設置 | VESA 4点留め(ピッチ200mm)(ネジM6) | ||||
| 電源 | AC100~240V 50/60Hz | ||||
| 連続稼働時間 | 24時間 | ||||
| 消費電力 | 69W | ||||
| 周囲条件 | 使用温度範囲(注11) | 0~40℃ | |||
| 使用湿度範囲 | 20~80%(結露なきこと) | ||||
| 外形寸法(ディスプレイ部のみ)(突起部を除く) | 幅約732.4×奥行約56×高さ約434(mm) | ||||
| 質量 | 約7.1kg | ||||
| 梱包時寸法(質量) | 幅約826×奥行約139×高さ約525(mm)(約9kg) | ||||
| 主な付属品 | AC電源コード(注14)(2ピン)(約3m)、リモコン、リモコン用乾電池(単4形・2個)、保証書、ケーブルクランプ、ロゴシール、 USBメモリーカバー(注7) | ||||
- (注7)縦置きの回転方向は、横置きを前面から見た時の回転方向。
- (注8)蛍光灯等が映り込む場合があります。
- (注9)輝度は、入力モードや映像調整の設定などにより変わります。また、輝度は経年により劣化します。一定の輝度を維持するものではありません。工場出荷時は明るさ設定値を40(最大50)にしています。
- (注10)パソコンや映像機器との接続には市販の接続用ケーブルをお使いください。
- (注11)別売品取り付け時の温度範囲は、別売品の仕様をご確認ください。別売品を付けると温度範囲が変わる場合があります。また、設置条件により温度範囲が変わる場合があります。平置き(水平面に対し垂直の状態から上向き/下向き20°を超える場合)の場合は0℃~30℃で使用してください。
- (注12)対応ファイル形式は静止画:jpg(jpeg)、音楽:mp3、動画:mp4/tsです(左記ファイルでも再生できない場合があります)。
- (注13)USBメモリーカバーを付ける場合は、長さ50mm(端子部12mmを含む)×幅20mm×高さ12mm以内のUSBメモリーをお使いください。セキュリティ機能や書き込み保護機能のあるUSBメモリーは使用しないでください。
- (注14)AC100V専用です。AC200V(50/60Hz)のコンセントを使用するときは、別売の電源コードが別途必要です。お買いあげの販売店または当社営業窓口までお問い合わせください。
- ■ VESA:Video Electronics Standards Association
- ■ DDC:Display Data Channel
- ● 仕様は一部変わることがあります。
対応表示モード
PC系 対応信号表
| 画面解像度 | 水平周波数 | 垂直周波数 | ドット周波数 | デジタル HDMI |
アナログ D-SUB |
|
|---|---|---|---|---|---|---|
| VESA | 640×480 | 31.5kHz | 60Hz | 25.175MHz | ○ | ○ |
| 37.9kHz | 72Hz | 31.5MHz | ○ | ○ | ||
| 37.5kHz | 75Hz | 31.5MHz | ○ | ○ | ||
| 800×600 | 35.1kHz | 56Hz | 36.0MHz | - | ○ | |
| 37.9kHz | 60Hz | 40.0MHz | ○ | ○ | ||
| 48.1kHz | 72Hz | 50.0MHz | ○ | ○ | ||
| 46.9kHz | 75Hz | 49.5MHz | ○ | ○ | ||
| 1024×768 | 48.4kHz | 60Hz | 65.0MHz | ○ | ○ | |
| 56.5kHz | 70Hz | 75.0MHz | ○ | ○ | ||
| 60.0kHz | 75Hz | 78.75MHz | ○ | ○ | ||
| 1280×768 | 47.8kHz | 60Hz | 79.5MHz | - | ○ | |
| 1280×800 | 49.7kHz | 60Hz | 83.5MHz | ○ | ○ | |
| 1280×960 | 60.0kHz | 60Hz | 108.0MHz | ○ | ○ | |
| 1280×1024 | 64.0kHz | 60Hz | 108.0MHz | ○ | ○ | |
| 80.0kHz | 75Hz | 135.0MHz | ○ | ○ | ||
| 1360×768 | 47.7kHz | 60Hz | 85.5MHz | ○ | ○ | |
| 1400×1050 | 65.3kHz | 60Hz | 121.75MHz | ○ | ○ | |
| 1440×900 | 55.9kHz | 60Hz | 106.5MHz | ○ | ○ | |
| 1600×1200(注15) | 75.0kHz | 60Hz | 162.0MHz | ○ | ○ | |
| 1920×1200(注15) | 74.0kHz | 60Hz | 154.0MHz | ○ | ○ | |
| ワイド | 1280×720 | 44.7kHz | 60Hz | 74.4MHz | ○ | ○ |
| 1366×768 | 47.7kHz | 60Hz | 85.383MHz | ○ | ○ | |
| 1920×1080 | 67.5kHz | 60Hz | 148.5MHz | ○ | ○ | |
| US TEXT | 720×400 | 31.5kHz | 70Hz | 28.3MHz | ○ | ○ |
- (注15)Dot by Dot以外では縮小して表示し、Dot by Dotではパネルサイズで切り取って表示します。
- ● 接続するコンピューターによっては、上記対応信号であっても正しく表示できない場合があります。

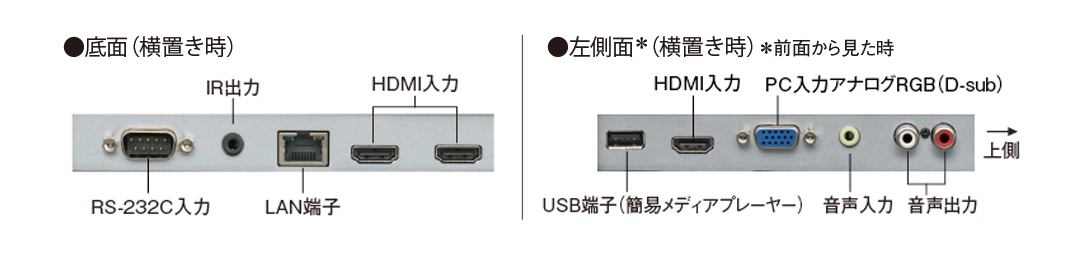

接続端子部
接続端子部
周辺機器
- 製品の仕様などの情報は発売時のものです。あらかじめご了承ください。
- すべてオープン価格です。数値はおよその参考値です。(単位:mm)他社製周辺機器については、当該メーカーにお問い合わせください。
- 設置/施工についてはお買いあげの販売店、または当社営業窓口にご相談ください。
イーゼルスタンド
CMP-45SC-S
- ●取付方向:横/縦付用
- ●質量:約6.5kg
- ●メーカー:株式会社ファースト
- 製品の詳細は下記にお問い合わせください。
株式会社ファースト TEL:052-803-6131 - ●組立て、取扱いに際しては、同梱の製品組立・取扱説明書に記載の注意事項をお守りください。
- *横設置時に取り付け金具がはみ出します。
- *縦設置時にディスプレイ左右からスタンドがはみ出します。

フロアスタンド
LCDS-03MAL
- ●取付方向:横/縦付用
- ●質量:約39.5kg
- ●メーカー:コンピュータポート株式会社
- 製品の詳細は下記にお問い合わせください。
コンピュータポート株式会社 TEL:045-227-8352
- *横設置時にスタンドの支柱がはみ出します。
- *縦設置時にディスプレイ左右からスタンドがはみ出します。
- *本スタンドは色味が2種類あります。03MAL(シルバー)、03MAL-B(ブラック)。

PH-915
- ●取付方向:横/縦付用
- ●質量:約44kg
- ●メーカー:ハヤミ工産株式会社
- 製品の詳細は下記にお問い合わせください。
ハヤミ工産株式会社 TEL:03-3664-2484
- *設置高により取付金具がはみ出す場合があります。
- *縦設置時にディスプレイ左右からスタンドがはみ出します。

UD-NFS-01
- ●取付方向:縦付用
- ●質量:22.7kg
- ●メーカー:日本フォームサービス株式会社
- 製品の詳細は下記にお問い合わせください。
日本フォームサービス株式会社 TEL:03-3636-0011
- *ディスプレイ背面形状や端子位置によって一部取り付けできない機種があります。ディスプレイによっては、金具からはみ出る場合がございます。

UD-NFS-02
- ●取付方向:縦付用
- ●質量:17kg
- ●メーカー:日本フォームサービス株式会社
- 製品の詳細は下記にお問い合わせください。
日本フォームサービス株式会社 TEL:03-3636-0011

SS-IC55
- ●取付方向:縦付用
- ●高さ調節可能です。
- ●質量:約17.2kg
- ●メーカー:株式会社一ノ坪製作所
- 製品の詳細は下記にお問い合わせください。
株式会社一ノ坪製作所 TEL:0745-76-3181
- *横設置時、取付金具がディスプレイからはみ出します。

フロアスタンド(木目調)
SS-TRI11-DB12(ダークブラウン)/NA12(ナチュラル)
- ●取付方向:横/縦付用
- ●質量:約34.5kg
- ●メーカー:朝日木材加工株式会社
- 製品の詳細は下記にお問い合わせください。
朝日木材加工株式会社 TEL:0532-53-3338

SS-CVL11-DB13(ダークブラウン)/WW11(ホワイトウッド)
- ●取付方向:縦付用
- ●質量:約8kg
- ●メーカー:朝日木材加工株式会社
- 製品の詳細は下記にお問い合わせください。
朝日木材加工株式会社 TEL:0532-53-3338

卓上スタンド
BT-32
- ●取付方向:横/縦付用
- ●質量:約8.5kg
- ●メーカー:エス・ディ・エス株式会社
- 製品の詳細は下記にお問い合わせください。
シエス・ディ・エス株式会社 TEL:0120-74-1003

壁掛け金具
FFP-SW-400/FFP-SW-400L
- ●取付方向:横/縦付用
- ●角度調節:前方向10度〜後方向3度(無段階調整)
- ●質量:約5.5kg
- ●メーカー:日本フォームサービス株式会社
- 製品の詳細は下記にお問い合わせください。
日本フォームサービス株式会社 TEL:03-3636-0011
- *ディスプレイにより、調整可能な角度が制限される場合があります。

FFP-SW-T400F/FFP-SW-T400LF
- ●取付方向:横/縦付用
- ●質量:約3.3kg
- ●メーカー:日本フォームサービス株式会社
- 製品の詳細は下記にお問い合わせください。
日本フォームサービス株式会社 TEL:03-3636-0011

天吊金具
FFP-LCA4-700
- ●ポール長:700mm
- ●取付方向:横/縦付用
- ●角度調節:0、10、20度
- ●質量:約18kg
- ●メーカー:日本フォームサービス株式会社
- 製品の詳細は下記にお問い合わせください。
日本フォームサービス株式会社 TEL:03-3636-0011
- *別売のSTB固定金具FFP-SZP-STB03Dを使って、天吊り金具の背面にPN-ZP02/ZP30/ZP35を取り付け可能です。
- *SC-BX2に付属のVESA取付ブラケットと市販のM4ナット×4個を使って、天吊り金具の背面にSC-BX2を取り付け可能です。
- *ディスプレイの正面から天吊り金具の取付ネジが見える状態になります。

FFP-LCA4-900
- ●ポール長:900mm
- ●取付方向:横/縦付用
- ●角度調節:0、10、20度
- ●質量:約18.9kg
- ●メーカー:日本フォームサービス株式会社
- 製品の詳細は下記にお問い合わせください。
日本フォームサービス株式会社 TEL:03-3636-0011
- *別売のSTB固定金具FFP-SZP-STB03Dを使って、天吊り金具の背面にPN-ZP02/ZP30/ZP35を取り付け可能です。
- *SC-BX2に付属のVESA取付ブラケットと市販のM4ナット×4個を使って、天吊り金具の背面にSC-BX2を取り付け可能です。
- *ディスプレイの正面から天吊り金具の取付ネジが見える状態になります。

FFP-LCA4-1100
- ●ポール長:1,100mm
- ●取付方向:横/縦付用
- ●角度調節:0、10、20度
- ●質量:約19.8kg
- ●メーカー:日本フォームサービス株式会社
- 製品の詳細は下記にお問い合わせください。
日本フォームサービス株式会社 TEL:03-3636-0011
- *別売のSTB固定金具FFP-SZP-STB03Dを使って、天吊り金具の背面にPN-ZP02/ZP30/ZP35を取り付け可能です。
- *SC-BX2に付属のVESA取付ブラケットと市販のM4ナット×4個を使って、天吊り金具の背面にSC-BX2を取り付け可能です。
- *ディスプレイの正面から天吊り金具の取付ネジが見える状態になります。
