柱巻きや壁面のコーナーに最適
D2シリーズ
(受注生産)

お見積り・資料請求など、
各種お問い合わせをメールにて承ります。
お気軽にご相談ください。
お問い合わせ・資料請求
主な特長
高画質機能
輝度や色味を均一化する出荷時キャリブレーション、ハイグレードLED素子の採用による高画質を実現。
輝度・色味にばらつきの生じやすいLED素子を特性ごとに選別し、同一ディスプレイには同一製造ロット内の素子を使用しています。また、専用の環境で高感度カメラを使用し、生産工場にてすべての画素への輝度・色味補正(キャリブレーション)を実施することで、面内輝度の誤差を低く抑えています。
D2シリーズは市場の品質要求に耐えられる選別基準の厳しいメーカーのハイグレードLED素子を採用し、更なる高画質を実現しています。

明るい屋内でも見やすい高輝度、高コントラスト表示
明るい屋内でもくっきりとした明るい映像を映すことができる高輝度、高コントラスト設計。
D2シリーズは、表面をより黒くする処理をおこない、非点灯時の黒の均一性を向上させています。またアンチグレアフィルムで外光反射を低減し、より高コントラストでメリハリのある映像を映し出します。
高精度なモジュール設置によるスクリーン平坦性

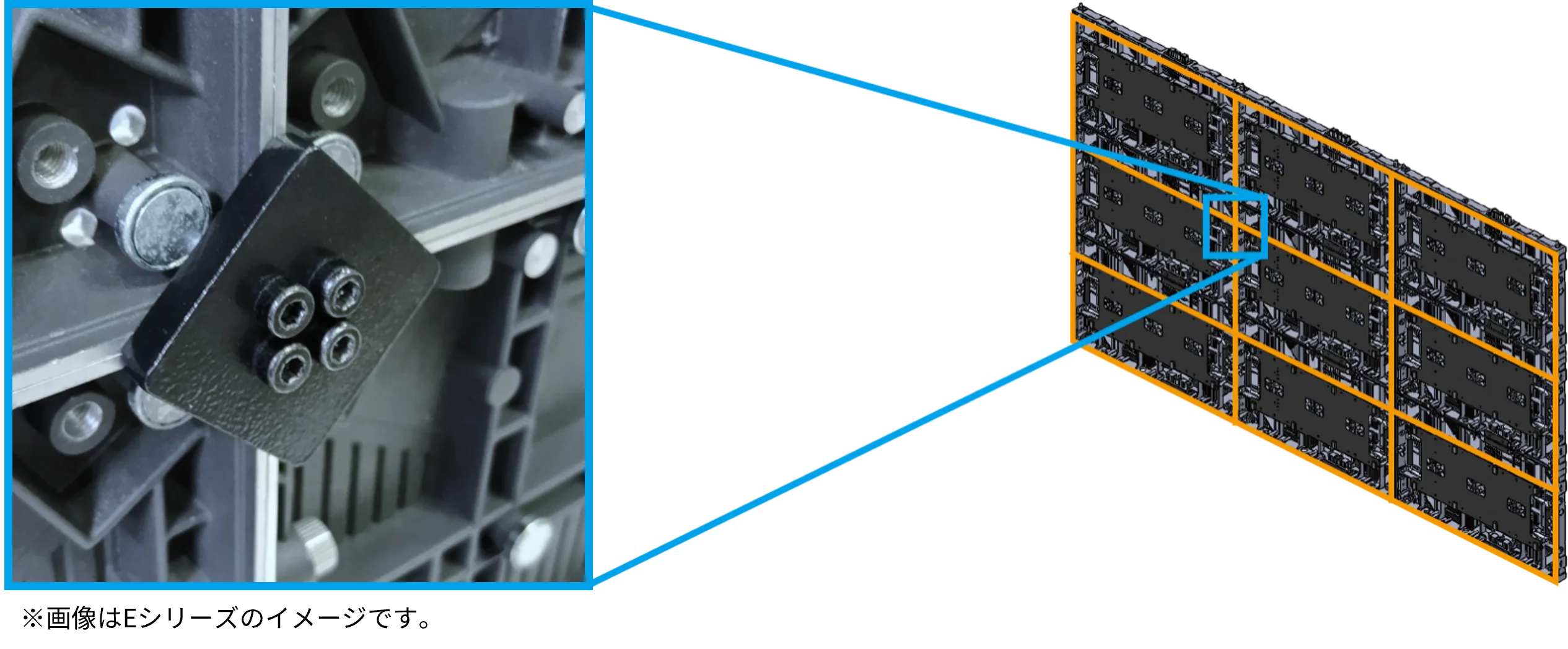

より高精度な設置が要求されるファインピッチモデルは、専用の面出しプレートを用いてキャビネットの表面を合わせることができます。

設置・設計機能
シームレスな90度設置・縦型対応
D2シリーズは、シームレスな90度設置を可能にするキャビネットで、柱巻きやコーナーを活用したディスプレイ構成ができます。
縦長ディスプレイを構成する際に、ランドスケープ(横型)のモジュールを回転して使用すると、LED素子の配列が変わることで左右での視野角特性が変化し、横からディスプレイを見た際に色付いて見えることがあります。
そこでD2シリーズでは、ディスプレイの見え方が変わらないように、ポートレート(縦型)のモジュールもご用意しました。使用環境に合わせて、ランドスケープかポートレートか最適な型をお選びいただけます。

(横型)イメージ

(縦型)イメージ
セーフティワイヤー
安全性を考慮し、セーフティワイヤーを装備しています。セーフティワイヤーを使い、ピクセルカードをキャビネットに連結させることで、地震や災害時にピクセルカードの落下を防止し、通行人の安全を確保することが可能になります。
耐久性のある高画質COB方式を採用

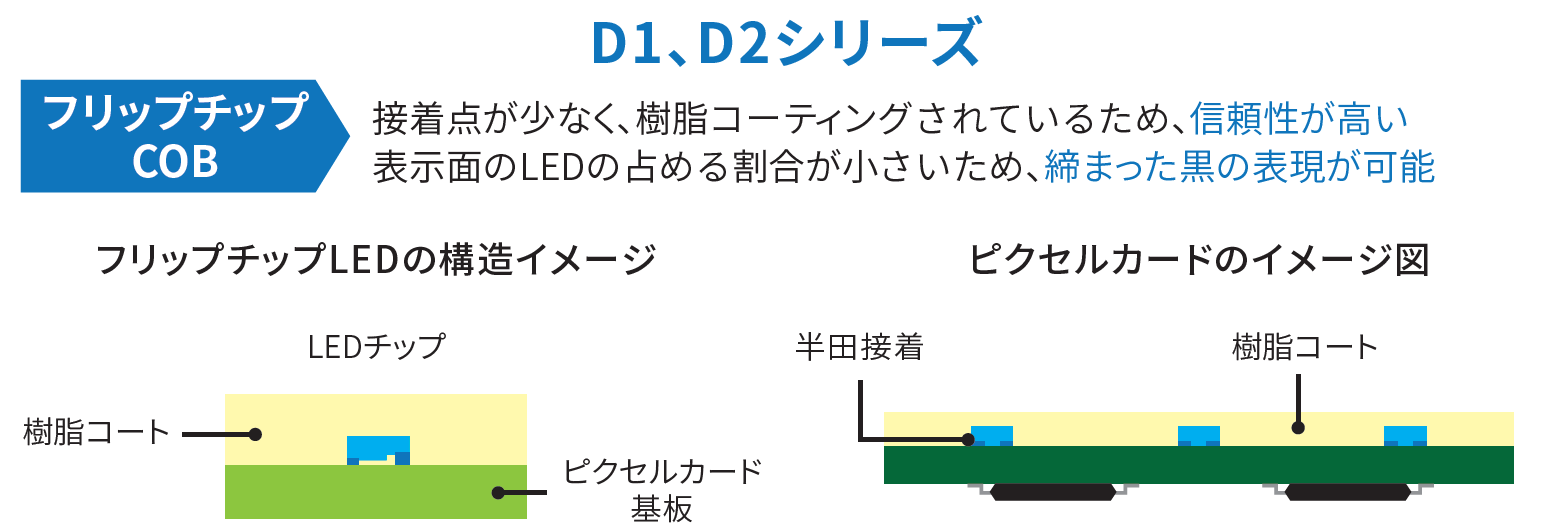

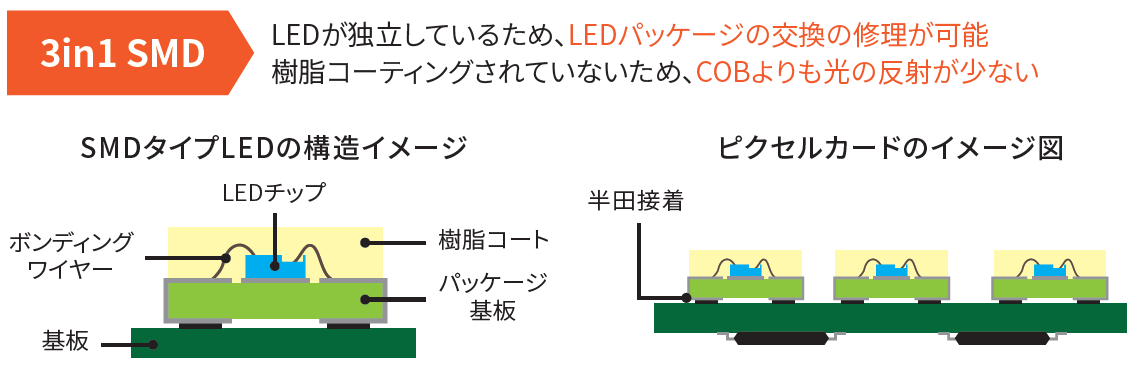

LED素子を基板に直接接着し、封止樹脂で全体を覆うCOB(Chip on Board)フリップチップ方式は、直接ピクセルカードの表面全体が樹脂で保護されているため、SMD方式に比べて外部からの衝撃や静電気、埃、水滴などへの耐性が向上しています。そのため室内通路やエントランスなど、人が触れることが想定される場所にも設置が可能です。


省電力設計
高効率LED素子により消費電力を抑え、年間のCO2排出量削減に貢献します。長時間稼働させるエントランスや駅、商業施設に適しています。
モジュールタイプ
アスペクト比16:9を採用しており、フルHD解像度(1,920×1,080)や4K解像度(3,840×2,160)の画像をマルチスクリーンで表示する際は、縦横同数のモジュールを組み合わせることで構成できます。
電源接続・信号接続
キャビネット連結は、キャビネットにコネクタを装備しているので、モジュールを上下に連結するだけで、電源の配線が完了します。
また、電源コードやLANケーブルを配線して、電源や映像信号の接続をおこないます。
24時間連続稼働
独自技術による高い耐久性で、厳しい環境下でも安定動作し、24時間365日連続使用が可能です。
設置後運用機能
作業が実施しやすいフロントメンテナンス
ピクセルカードの交換は前面から作業ができ、バックヤードを確保できない場所への設置も可能です。修理などのメンテナンス作業も前面での作業で完結します。
なお、 COBモデル(D2シリーズ)のピクセルカードの交換は、吸着式メンテナンスツールを使用します。
LEDコントローラーやPCからの輝度調整
LEDコントローラーや専用アプリケーションをインストールしたPCから、輝度調整ができます。
国内での品質・部品管理
高品位な映像を長期間安定して再現できるよう、日本国内で部品を厳密に管理し、細やかな品質保証体制でサポートいたします。
仕様
D2シリーズ(モジュール) | ||||
---|---|---|---|---|
形名 | LD-D092-※ | LD-D122-※ | LD-D152-※ | |
キットモデル形名 | ![]() |
![]() |
![]() |
|
LED画素ピッチ | 0.9mm | 1.2mm | 1.5mm | |
解像度(ピクセル) | 640×360 | 480×270 | 384×216 | |
画素構成 | Flip chip COB | |||
輝度(注1) | 800cd/㎡ | |||
コントラスト比 | 20,000:1 | |||
色再現 | 16ビット(約281兆色) | |||
視野角 (輝度半減)(注2) |
左右 | 80°/80° | ||
上下 | 75°/75° | 80°/80° | ||
連続稼働時間 | 24時間 | |||
動作環境温度 | -20~40℃ | |||
動作環境湿度 | 10~80%(結露のないこと) | |||
電源入力 | AC100V-240V、50/60Hz | |||
消費電力(注3) | AC100V | 70W | 65W | |
寸法 (W×H×D) |
ランドスケープ (横型) |
608×342×48.5mm | ||
ポートレート (縦型) |
342×608×48.5mm | |||
質量 | 約6.7kg | |||
IP規格 (フロント/リア) |
IP40/IP20 | |||
メンテナンス | フロント | |||
電源ケーブル1本あたりの 最大接続数(注4) |
AC100V系20台/AC200V系40台 | |||
LANケーブル1本あたりの 最大接続数 |
2台 | 5台 | 7台 | |
適合規格等 | 安全 | J62368-1、電気用品安全法(モジュール) | ||
不要輻射 | VCCI Class A |
-
※
D2シリーズの形名は、型・カットにより末尾の数字が異なります。 各形名は、ランドスケープ(横型)のフラット/左カット/右カット/両カット/ポートレート(縦型)のフラット/左カット/右カット/両カットの順で、次のとおりです。
- LD-D092-1/-2/-3/-4/-5/-6/-7/-8
- LD-D122-1/-2/-3/-4/-5/-6/-7/-8
- LD-D152-1/-2/-3/-4/-5/-6/-7/-8
- (例えば、ポートレートの左カットで画素ピッチ1.2mmのモデルの形名は、LD-D122-6です。)
- (注1)
輝度は、入力モードや映像調整の設定、設置環境や個々の製品特性などにより変動します。また、経年劣化により低下します。一定の輝度を維持するものではありません。
- (注2)
正面方向から輝度半減になる角度。
- (注3)
6,500K、全白入力、輝度設定最大時。
- (注4)
定格電力から算出したものです。別途、突入電流を考慮して接続台数を決定する必要があります。
外形寸法
寸法図 | ランドスケープ (横型) |
フラット | PDF(364 KB) |
---|---|---|---|
左カット | PDF(360 KB) |
||
右カット | PDF(364 KB) |
||
両カット | PDF(354 KB) |
||
ポートレート (縦型) |
フラット | PDF(368 KB) |
|
左カット | PDF(364 KB) |
||
右カット | PDF(356 KB) |
||
両カット | PDF(344 KB) |
