高画質スタンダードモデル
FE2シリーズ
長時間稼働の利用で省電力
FE3シリーズ
(いずれも受注生産)

お見積り・資料請求など、
各種お問い合わせをメールにて承ります。
お気軽にご相談ください。
お問い合わせ・資料請求
主な特長
高画質機能
輝度や色味を均一化する出荷時キャリブレーション、ハイグレードLED素子の採用による高画質を実現

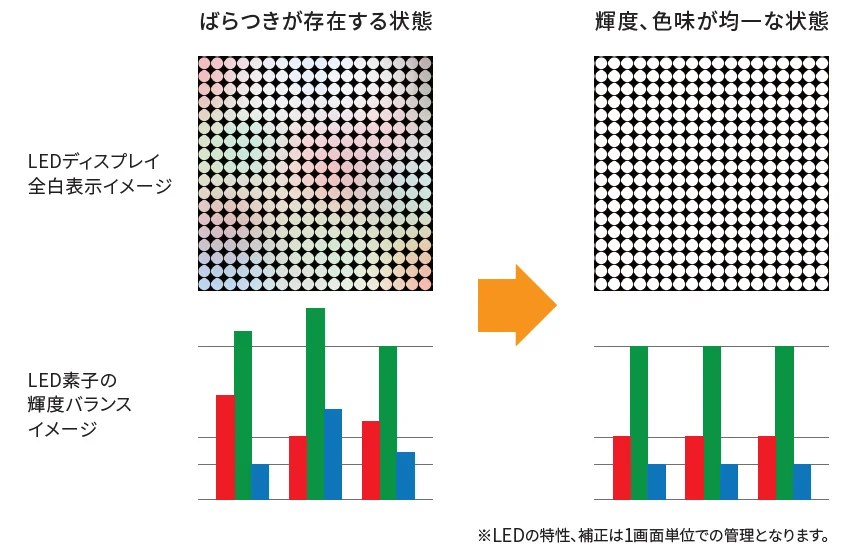

輝度・色味にばらつきの生じやすいLED素子を特性ごとに選別し、同一ディスプレイには同一製造ロット内の素子を使用しています。また、専用の環境で高感度カメラを使用し、生産工場にてすべての画素への輝度・色味補正(キャリブレーション)を実施することで、面内輝度の誤差を低く抑えています。
特にFA2/FA3/FE2/FE3/FH3/D1/D2シリーズは市場の品質要求に耐えられる選別基準の厳しいメーカーのハイグレードLED素子を採用し、更なる高画質を実現しています。

明るい屋内でも見やすい高輝度、高コントラスト表示
明るい屋内でもくっきりとした明るい映像を映すことができる高輝度、高コントラスト設計です。
高精度なモジュール設置によるスクリーン平坦性

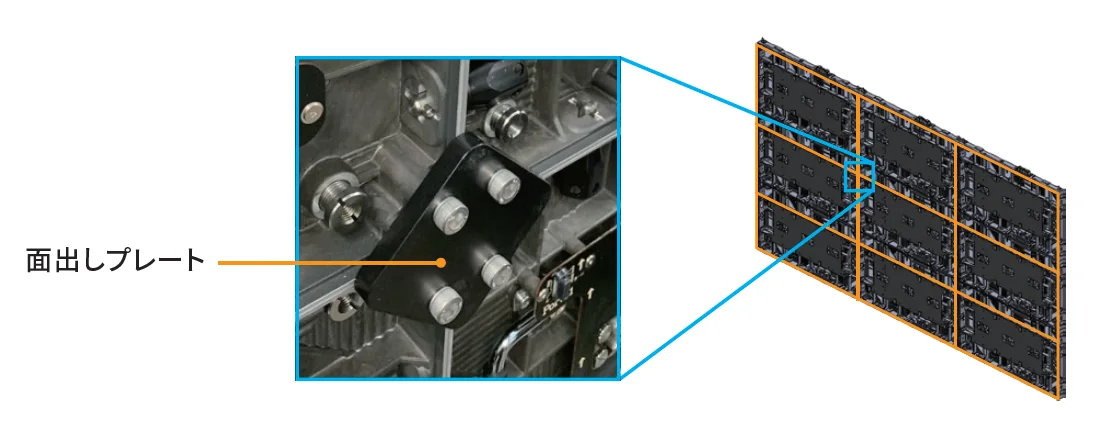

より高精度な設置が要求されるファインピッチモデルは、専用の面出しプレートを用いてキャビネットの表面を合わせることができます。
FA2/FA3/FE2/FE3シリーズは、高精度なアルミダイカストキャビネットを採用し、温度変化によるモジュール間のギャップ変化を抑制しています。高い剛性と製造精度により、「モジュール同士の継ぎ目が目立ちにくい高精度な設置が可能です。

設置・設計機能
省電力設計
FA3/FE3シリーズは、Flip-chip SMDタイプのLED素子を採用することにより消費電力を抑え、年間のCO2排出量削減に貢献します。長時間稼働させるエントランスや駅、商業施設に適しています。
モジュールタイプ
アスペクト比16:9を採用しており、フルHD解像度(1,920×1,080)や4K解像度(3,840×2,160)の画像をマルチスクリーンで表示する際は、縦横同数のモジュールを組み合わせることで構成できます。
電源接続・信号接続
電源接続は、キャビネットにコネクタを装備しているので、モジュールを上下に連結するだけで完了します。映像信号の接続は、ケーブルを配線しておこないます。

24時間連続稼働
独自技術による高い耐久性で、厳しい環境下でも安定動作し、24時間365日連続使用が可能です。
設置後運用機能
作業が実施しやすいフロントメンテナンス
ピクセルカードの交換は前面から作業ができ、バックヤードを確保できない場所への設置も可能です。修理などのメンテナンス作業も前面での作業で完結します。
なお、 SMDモデル(FA2/FA3/FE2/FE3/FH3/E1シリーズ)のピクセルカードの交換は、電動の吸引式メンテナンスツール(別売)を使用します。
LEDコントローラーやPCからの輝度調整
LEDコントローラーや専用アプリケーションをインストールしたPCから、輝度調整ができます。
安心・迅速な修理・サービス

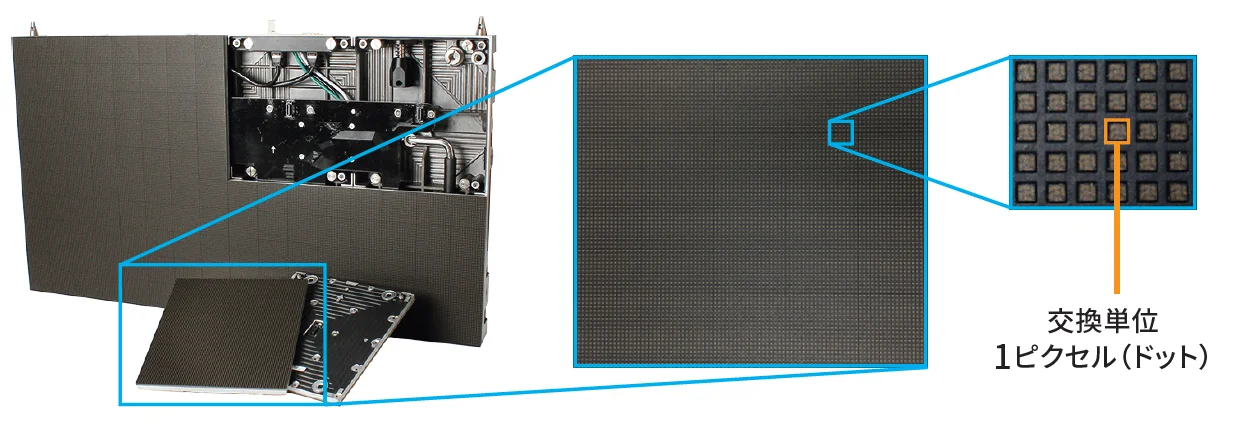

ピクセル単位で特性の合ったLEDを使用し、修理ができます。専用の修理装置を使用し、周囲のLEDへの影響を最小限に、故障した1ピクセル(ドット)ごとの修理が可能で、修理したピクセルカードは、再度スペアのピクセルカードとして利用いただけます。特性の合ったLEDを使用し修理するため、修理箇所は目立ちません。

国内での品質管理体制
高品位な映像を長期間安定して再現できるよう、オンサイトサービス対応など国内の細やかな品質管理体制でサポートします。詳しくは、保守サービスをご確認ください。
仕様
FE2シリーズ(モジュール) | FE3シリーズ(モジュール) | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
形名 | LD-FE092 | LD-FE122 | LD-FE152 | LD-FE192 | LD-FE252 | LD-FE312 | LD-FE382 | LD-FE093 | LD-FE123 | LD-FE153 | LD-FE193 | |
キットモデル形名 | LD-FE092-U | LD-FE122-F LD-FE122-U |
LD-FE152-F | LD-FE192-F | LD-FE252-F | ![]() |
![]() |
LD-FE093-U | LD-FE123-F LD-FE123-U |
LD-FE153-F | LD-FE193-F | |
LED画素ピッチ | 0.9mm | 1.2mm | 1.5mm | 1.9mm | 2.5mm | 3.1mm | 3.8mm | 0.9mm | 1.2mm | 1.5mm | 1.9mm | |
解像度(ピクセル) | 640×360 | 480×270 | 384×216 | 320×180 | 240×135 | 192×108 | 160×90 | 640×360 | 480×270 | 384×216 | 320×180 | |
画素構成 | 4-in-1 SMD (IMD) |
3-in-1 SMD | 4-in-1 Flip chip SMD | 3-in-1 Flip chip SMD | ||||||||
輝度(注1) | 600cd/m2 | 700cd/m2 | 1,000cd/m2 | 600cd/m2 | 700cd/m2 | |||||||
コントラスト比 | 5,000:1 | 4,000:1 | 5,000:1 | 4,000:1 | 8,000:1 | |||||||
色再現 | 16ビット(約281兆色) | |||||||||||
視野角 (輝度半減)(注2) |
左右 | 70°/70° | 80°/80° | 80°/80° | 85°/85° | |||||||
上下 | 70°/70° | 85°/85° | 80°/80° | |||||||||
連続稼働時間 | 24時間 | |||||||||||
動作環境温度 | -20~40℃ | |||||||||||
動作環境湿度 | 10~80%(結露のないこと) | |||||||||||
電源入力 | AC100V-240V、50/60Hz | |||||||||||
消費電力(注3) | AC100V | 150W | 125W | 120W | 51W | 38W | ||||||
寸法 (W×H×D) |
608×342×49mm | |||||||||||
質量 | 約8.8kg | |||||||||||
IP規格 (フロント/リア) |
IP20/IP20 | |||||||||||
メンテナンス | フロント | |||||||||||
電源ケーブル1本あたりの 最大接続数(注4) |
AC100V系 8台/ AC200V系 14台 |
AC100V系10台/AC200V系20台 | AC100V系 25台/ AC200V系40台 |
AC100V系40台/AC200V系65台 | ||||||||
LANケーブル1本あたりの 最大接続数 |
2台 | 5台 | 7台 | 10台 | 20台 | 30台 | 40台 | 2台 | 5台 | 7台 | 10台 | |
適合規格等 | 安全 | J62368-1、電気用品安全法(モジュール) | ||||||||||
不要輻射 | VCCI Class A | VCCI Class B |
- (注1)
輝度は、入力モードや映像調整の設定、設置環境や個々の製品特性などにより変動します。また、経年劣化により低下します。一定の輝度を維持するものではありません。
- (注2)
正面方向から輝度半減になる角度。
- (注3)
6,500K、全白入力、輝度設定最大時。
- (注4)
定格電力から算出したものです。別途、突入電流を考慮して接続台数を決定する必要があります。
