シャープマーケティングジャパン株式会社
大人数での視聴や見やすい情報表示、
迫力ある空間演出にも多彩に使える
オールインワンLEDディスプレイ（注）
M2シリーズ
（オープン価格）
- （注）
設置・表示に必要な部材をすべて同梱したLEDディスプレイキット。
お見積り・資料請求など、
各種お問い合わせをメールにて承ります。
お気軽にご相談ください。
お問い合わせ・資料請求
主な特長
設置・設計機能

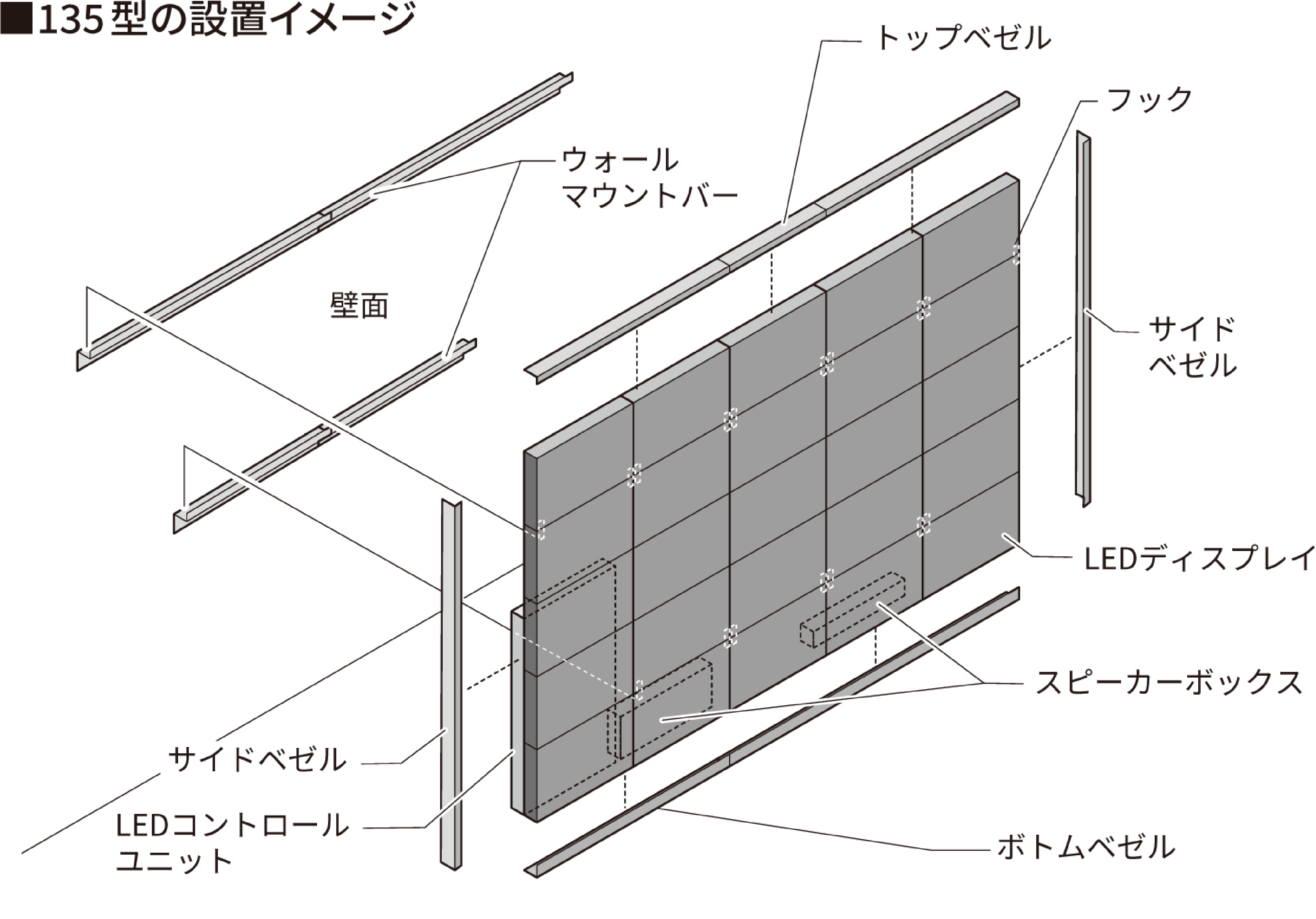

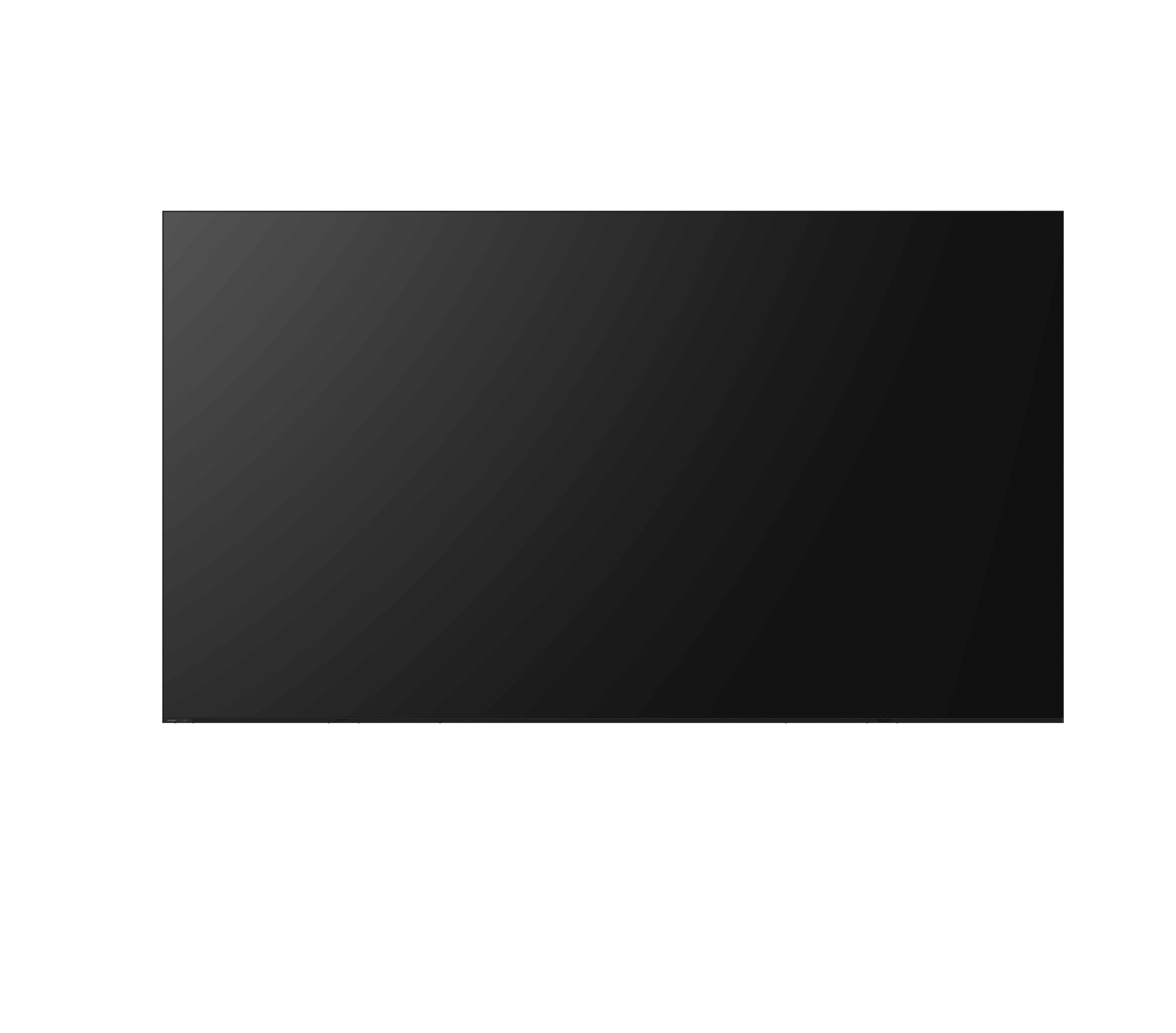

オールインワンLEDディスプレイ
設置・表示に必要な部材をセットにしたLEDディスプレイキット（注）。インフォメーションディスプレイのようにPCと映像ケーブルで接続するだけですぐに表示ができます。設置場所によって選べる162／135／108型の3サイズを用意。
- （注）
上記以外にも、電源ケーブル、映像ケーブル、リモコンなどが同梱されます。

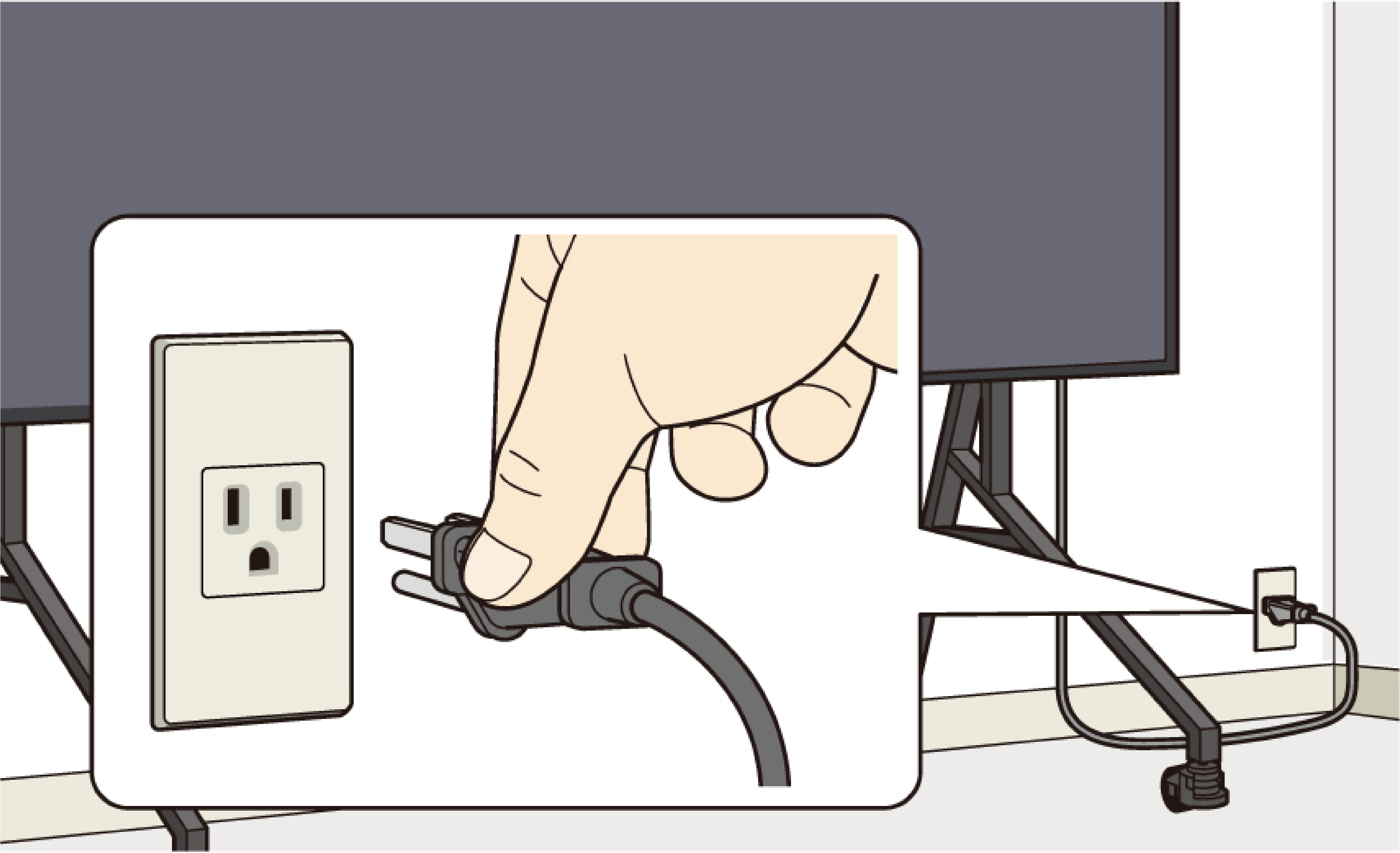

「電源ケーブル１本」接続するだけの電力で使える
低消費電力のLEDディスプレイを使用しているため、108型と135型は一般的なAC100Vコンセントに、162型はAC200Vコンセントに電源ケーブルを1本差すだけの電力で動作。
- ※
図はAC100Vの例
USB Type-Cなどの豊富な端子類
USB Type-C、映像出力端子、USBハブなどを搭載。インテル®SDM規格に準拠した市販のオプションボードを装着できる拡張スロットも搭載。

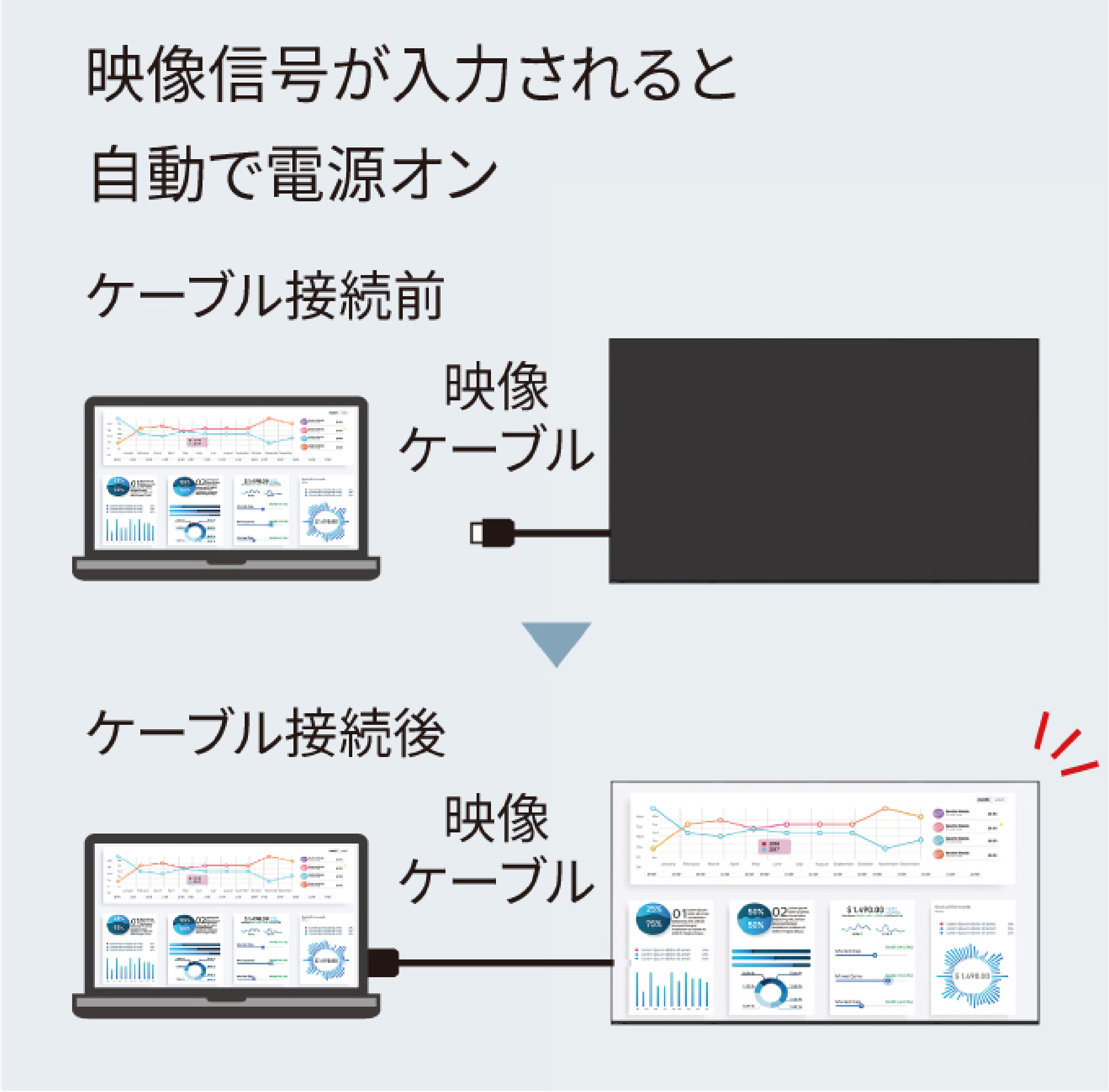

インフォメーションディスプレイで培った便利機能

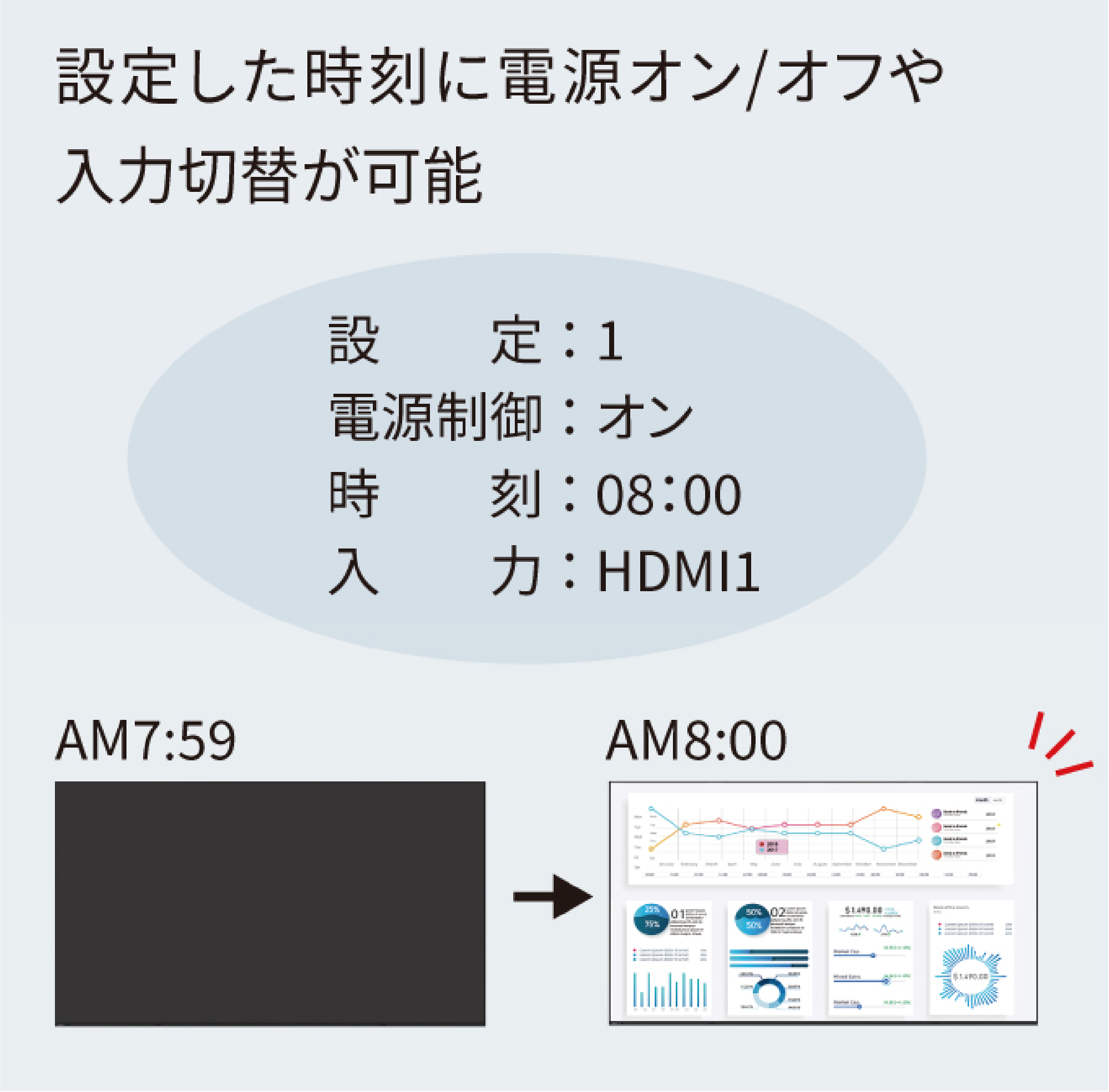

リモコンからの電源オン／オフ・入力切替などの操作が可能なことに加え、パワーマネジメントやスケジュール機能など、当社インフォメーションディスプレイ同様の機能を搭載。また、各種制御コマンドにも対応し、遠隔地からコマンドコントロールが可能。

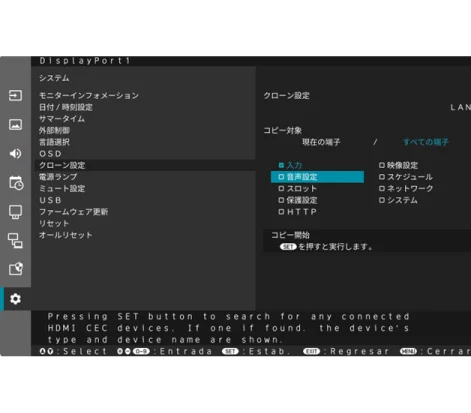

インフォメーションディスプレイと統一したリモコン、OSDデザインを採用
耐久性に優れるCOBタイプのLEDを採用

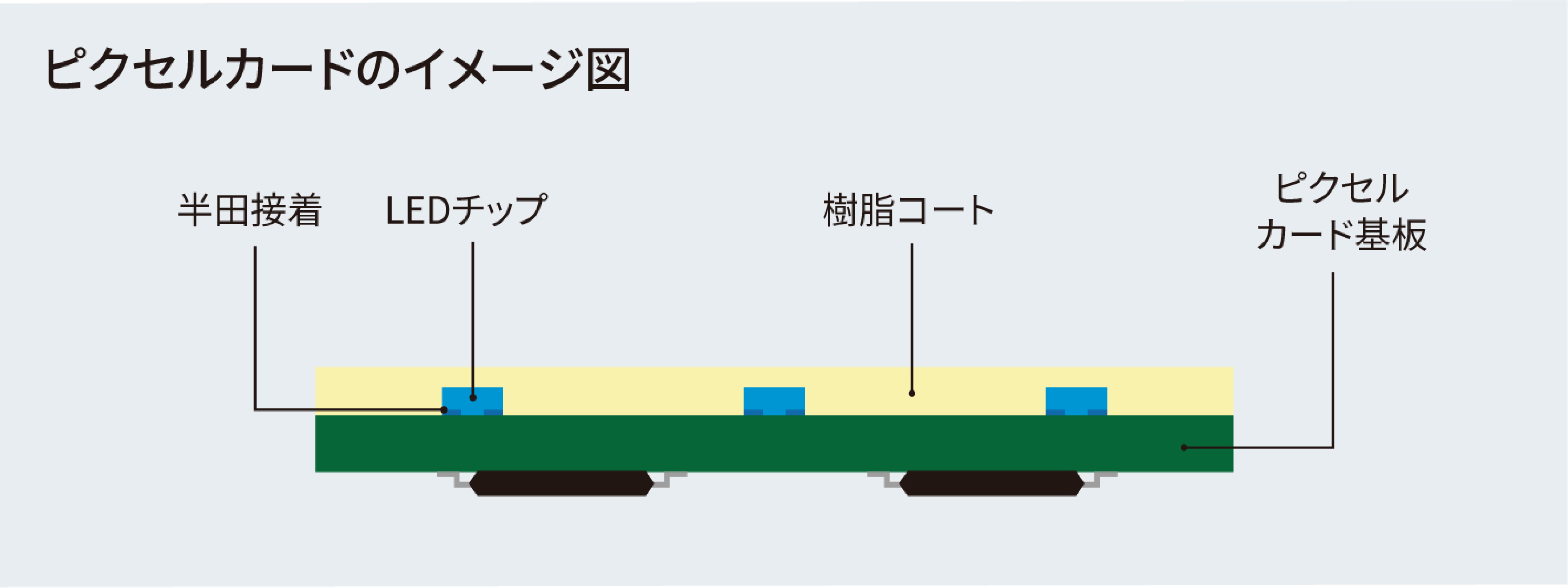

LED素子を基板に直接実装し、封止樹脂で全体を覆うフリップチップCOB（Chip on Board）タイプは、ピクセルカードの表面全体が樹脂で保護されているため、外部からの衝撃や静電気、ほこり、水滴などへの耐性があります。
24時間連続稼働
独自技術による高い耐久性で、厳しい環境下でも安定動作し、24時間365日連続使用が可能です。

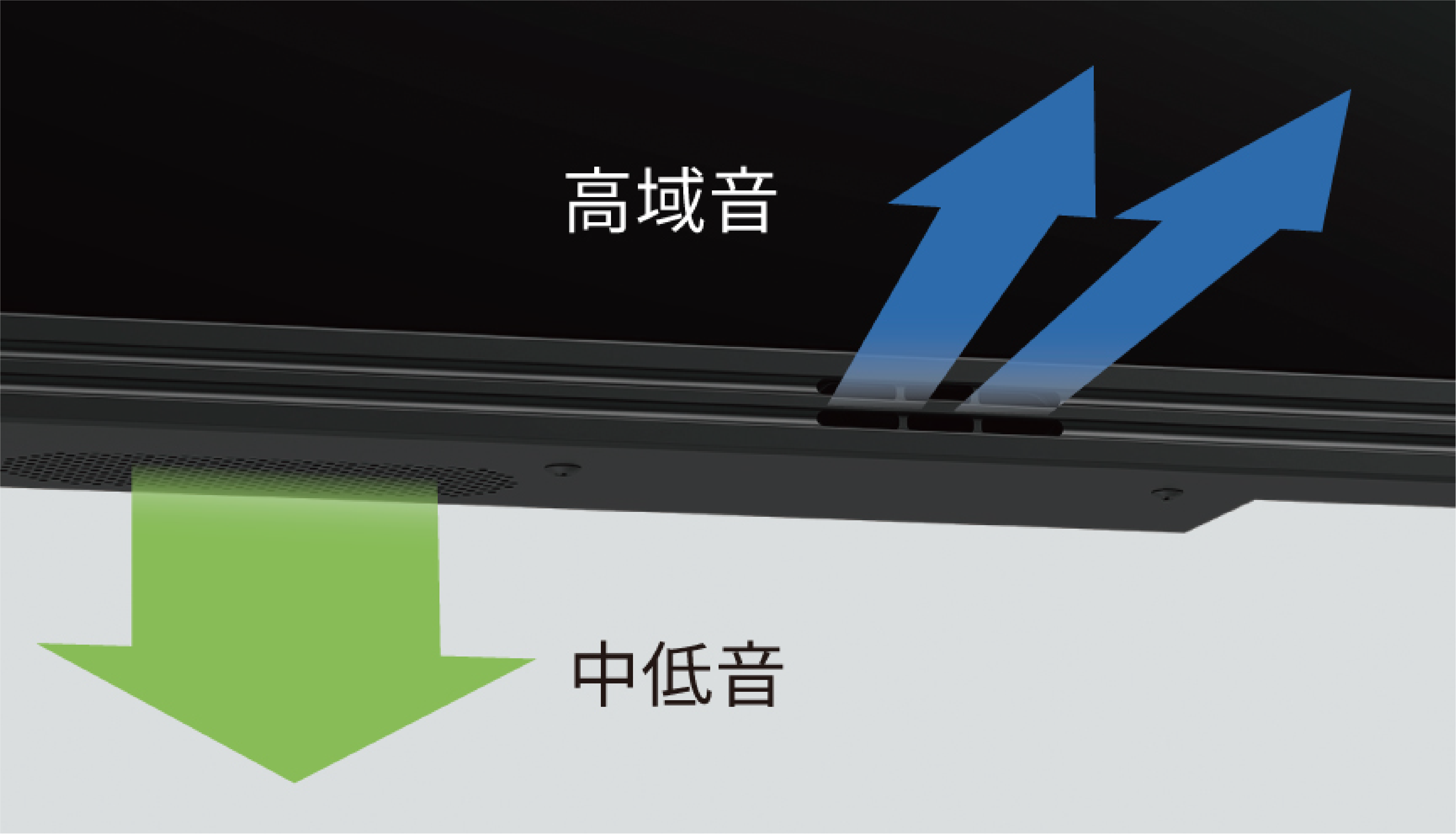

音質バランスを考慮した音響設計
フロント向きの高域音声用ツイーターとボトム向きの中低音の大容量スピーカー（15W＋15W）を搭載。それらのチューニングにより空間に広がるバランスの良い音を実現。
- ※
正面視右側のスピーカーを左下から見た時のイメージ図

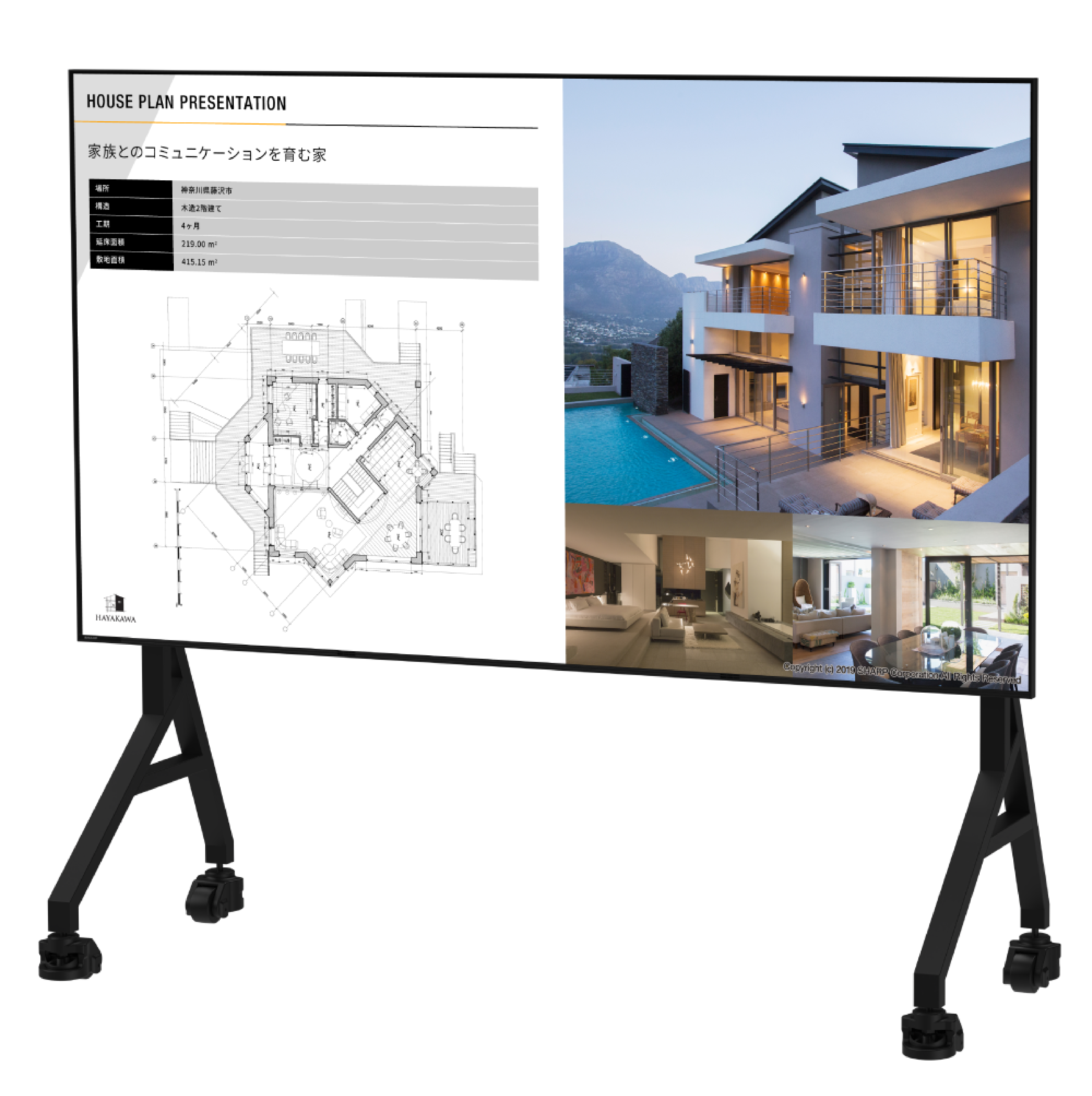

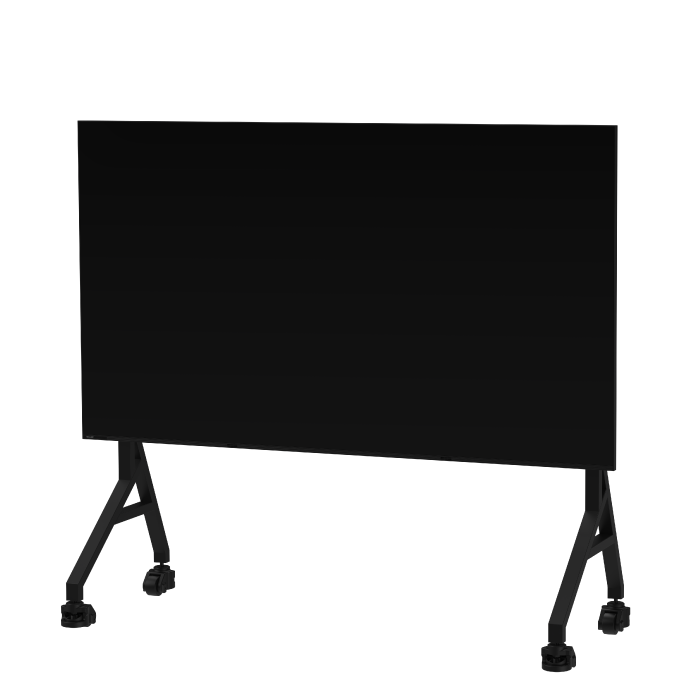

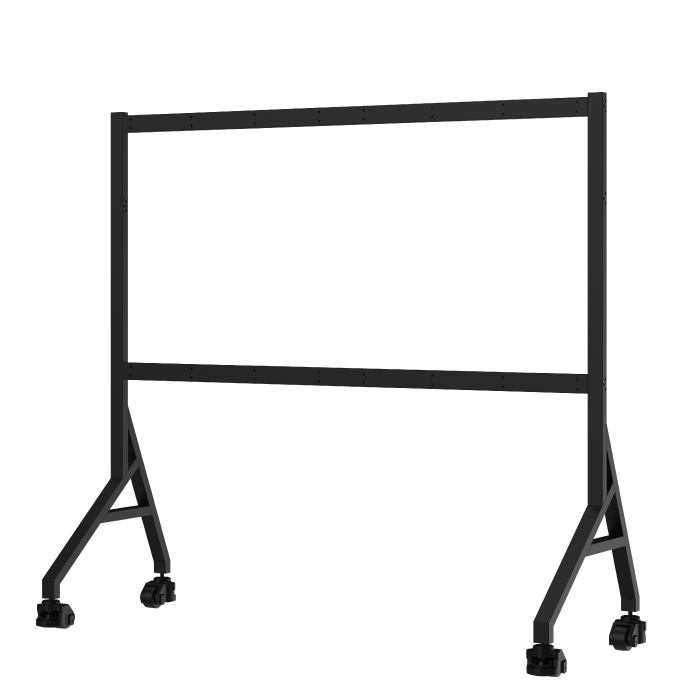

オプションスタンド
162／135／108型型全てのサイズに取付け可能なオプションスタンドをご用意。部屋のレイアウト変更時にも移動が可能です。
- ※
お客様による再設置はしないでください。
高画質機能
高画質エンジン搭載
高度な色補正機能を備え、工場出荷時の測定で得られた特性データをもとに、カラーセンサーを使わなくてもOSDで設定した目標値に色や輝度を調整することが可能。
輝度や色味を均一化する出荷時キャリブレーション、近い特性を持つLED素子の選択による高画質を実現
輝度・色味にばらつきの生じやすいLED素子を特性ごとに選別し、同一ディスプレイには同一製造ロット内の素子を使用しています。また、専用の環境で高感度カメラを使用し、生産工場にてすべての画素への輝度・色味補正（キャリブレーション）を実施することで、面内輝度の誤差を低く抑えています。
明るい屋内でも見やすい高輝度、高コントラスト表示
明るい屋内でもくっきりとした明るい映像を映すことができる高輝度、高コントラスト設計です。
設置後運用機能

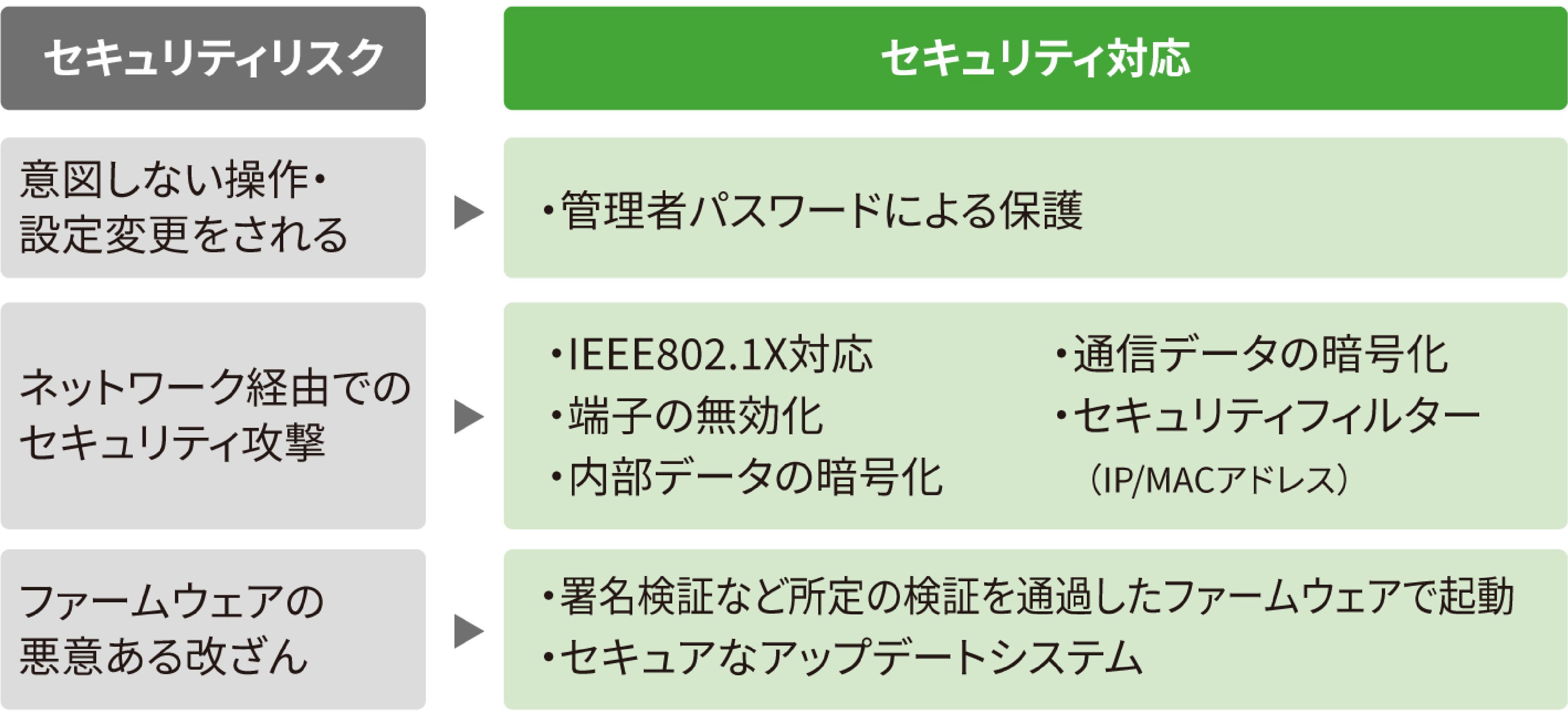

各種セキュリティ機能を搭載
認証された端末のみのアクセスを許可するIEEE 802.1Xに対応。企業内の他の機器と合わせてIEEE 802.1X認証に対応したネットワーク構成が可能です。
作業が実施しやすいフロントメンテナンス
ピクセルカードの交換は前面から作業ができ、バックヤードを確保できない場所への設置も可能です。修理などのメンテナンス作業も前面での作業で完結します。
なお、本モデルのピクセルカードの交換は、吸引式メンテナンスツール（付属）を使用します。
リモコン操作による輝度調整
付属のリモコンで輝度調整ができます。
国内での品質管理体制
高品位な映像を長期間安定して再現できるよう、オンサイトサービス対応など国内の細やかな品質管理体制でサポートします。詳しくは、保守サービスをご確認ください。
対応アプリケーション
1. 映像機器の遠隔・集中管理ソフトNaViSet Administrator 2（無償）
ネットワーク内のプロジェクターおよびディスプレイの可視化・自動化により資産管理のデジタル化を支援します。遠隔操作、スケジュール実行、稼働監視、障害メール送信、機器情報の収集／レポートなどもおこないます。

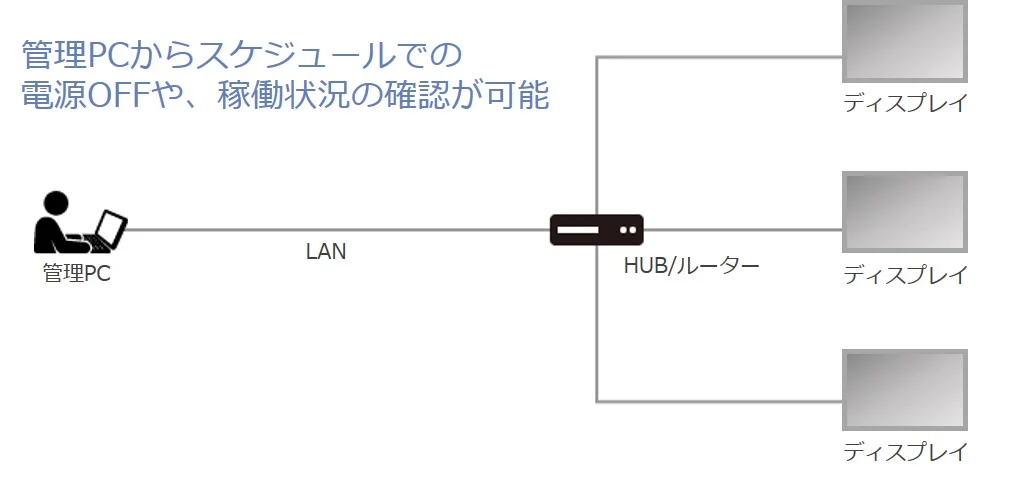

NaViSet Administrator 2 運用例
- ネットワーク経由で機器の情報を吸い上げ、エクセル表で管理。
- ネットワーク経由で遠隔の機器の電源制御、入力切替を実施、またはスケジュールにより自動実行。
- ※
ソフトの提供方法は、お買い上げの販売店、または弊社営業窓口までお問い合わせください。
デジタルサイネージソフト e-Signage S（表示用・配信用ソフトとも有償）
ネットワークまたはUSBメモリーを介して、コンテンツやレイアウト情報などを配信し、ディスプレイの表示を簡単にコントロールできます。電源制御の遠隔操作や、表示状態の監視なども可能で、サイネージ配信・管理の全般をサポートします。
- ※
e-Signage Sの表示用・配信用ソフトをインストールしたSTBやPCが必要です。

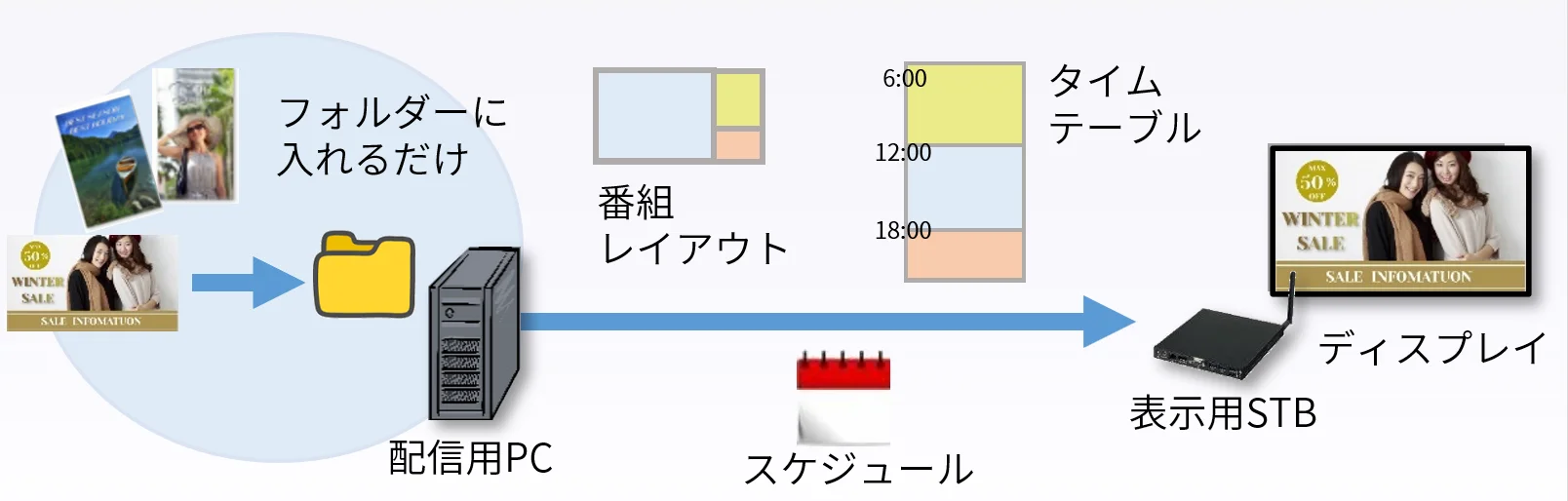

e-Signage S 運用例
- e-Signage S で運用ルールを適用したフォルダに、素材を入れるだけでサイネージのコンテンツを更新。
- 定期配信機能で、更新をより簡略化。
詳しくはこちら
仕様
| 形名 | LD-M1622F | LD-M1352F | LD-M1082F | ||
|---|---|---|---|---|---|
| 設置方向 | 横置き | ||||
| LEDディスプレイ部 | サイズ | 162型ワイド | 135型ワイド | 108型ワイド | |
| LED構成 | Flip chip COB | ||||
| LED画素ピッチ | 1.8mm | 1.5mm | 1.2mm | ||
| 最大解像度(ピクセル) | 1,920×1,080 | ||||
| 輝度（標準値）（注1） | 600cd／m2 | 500cd／m2 | |||
| コントラスト比（標準値） | 10,000:1 | 8,000:1 | |||
| 視野角(輝度半減)（注2） | 左右160°／上下140° | ||||
| 表示画面サイズ | 横3,600 × 縦2,025（mm） | 横3,000 × 縦1,688（mm） | 横2,400 × 縦1,350（mm） | ||
| LED コントロール ユニット部 |
入力端子（注3） | HDMI | 2系統（HDCP2.2対応、1080p、CEC対応、ARC対応（注6）） | ||
| DisplayPort | 1系統（HDCP2.2対応、1080p） | ||||
| USB Type-C | 1系統（HDCP2.2対応、DisplayPort1.2 Alternate mode、電源供給65W（最大）） | ||||
| RS-232C | D-sub9ピン（1系統） | ||||
| リモート入力端子 | φ3.5㎜ミニステレオジャック （1系統、コントロールキットPN-KTRC3（オプション）接続用） |
||||
| 出力端子（注3） | 音声 | φ3.5㎜ミニステレオジャック（1系統） | |||
| HDMI | 1系統（HDCP2.2対応） | ||||
| DisplayPort | 1系統（HDCP2.2対応） | ||||
| USB端子 | USB Type-A（USB2.0／USB3.2 Gen1）、 USB Type-C（USB2.0／USB3.2 Gen1、1系統）、サービス（1系統） |
||||
| 入出力端子（注3） | LAN端子 | 10BASE-T／100BASE-TX（2系統） | |||
| 拡張スロット | 12V、5.5A（別売品での機能拡張時の供給電力） | ||||
| スピーカー出力 | 15W＋15W | ||||
| 電源 | AC 200V 50／60Hz | AC 100V／200V 50／60Hz | |||
| 連続稼働時間 | 24時間 | ||||
| 消費電力（注4） | 1,400W | 990W | 670W | ||
| IP規格（フロント）（LEDディスプレイ部） | IP40 | ||||
| 周囲条件 | 使用温度範囲（注5） | 0～40℃ | |||
| 使用湿度範囲 | 20～80％（結露なきこと） | ||||
| メンテナンス | フロント | ||||
| 外形寸法（フックを除く・突起部を除く） | 幅約3,610×奥行約81× 高さ約2,051（mm） |
幅約3,010×奥行約81× 高さ約1,714（mm） |
幅約2,410×奥行約 81× 高さ約1,376（mm） |
||
| 質量／質量（付属ウォールマウントバー含む） | 約186kg／約210kg | 約115kg／約134kg | 約84kg／約98kg | ||
| 梱包時寸法／質量 | 幅約1,810×奥行約1,150× 高さ約1,195（mm）／約319kg |
幅約1,930×奥行約1,150× 高さ約1,070（mm）／約247kg |
幅約1,600×奥行約1,020× 高さ約850（mm）／約168kg |
||
| 主な付属品 | AC電源コード（3ピン）（約5m）、リモコン、リモコン用乾電池（単4形・2個）、 スペアパーツセット、ロゴ無しプレート、メンテナンスツール、USBメモリー（取扱説明書、設置マニュアル他）、保証書、ケーブルクランプ、HDMIケーブル（約5m）、ウォールマウントバー一式、他 |
||||
| 適合規格等 | LEDディスプレイ部 | （LD-EC181） J62368-1、PSE対応、 VCCI Class A |
（LD-EC151） J62368-1、PSE対応、 VCCI Class A |
（LD-EC121） J62368-1、PSE対応、 VCCI Class A |
|
| LED コントロールユニット部 |
（LD-M1622F-M-200） J62368-1、PSE対応、 VCCI Class A |
（LD-M1352F-M-100） J62368-1、PSE対応、 VCCI Class A |
（LD-M1082F-M-100） J62368-1、PSE対応、 VCCI Class A |
||
- （注1）
輝度は、入力モードや映像調整の設定などにより変わります。また、輝度は経年により劣化します。一定の輝度を維持するものではありません。工場出荷時は明るさ設定を70（最大100）にしています。
- （注2）
正面方向から輝度半減になる角度です。
- （注3）
PCや映像機器との接続には同梱のケーブルまたは市販の接続用ケーブルをお使いください。
- （注4）
工場出荷時の設定条件（別売品未装着）です。
- （注5）
別売品取り付け時の温度範囲は、別売品の仕様をご確認ください。別売品を付けると温度範囲が変わる場合があります。また、設置状態により温度範囲が変わる場合があります。
- （注6）
ARCはHDMI1のみです。
- ※
商品改良のため、仕様の一部を予告なく変更することがあります。

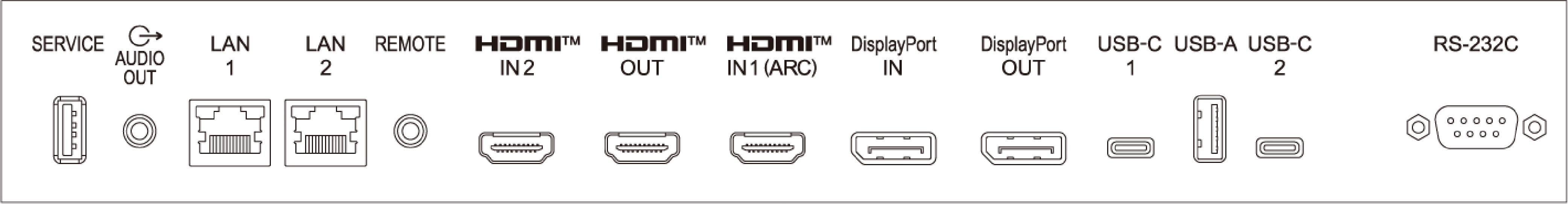

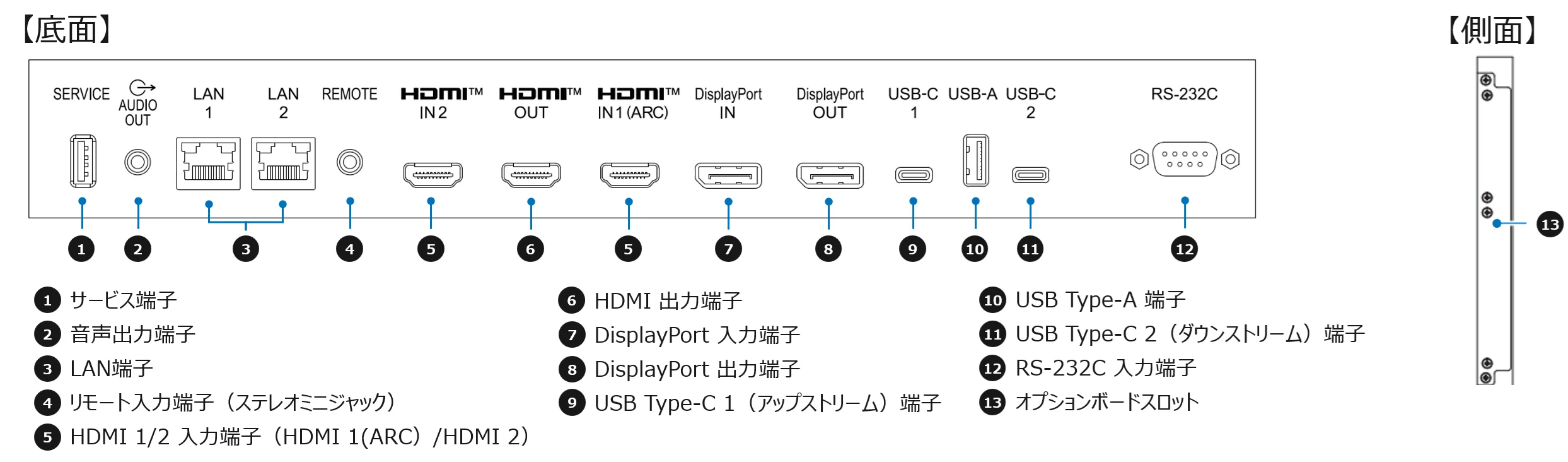

接続端子部
周辺機器
| LEDディスプレイキット本体 組み合わせ時の外形寸法／ 質量 |
（LD-M1622F）幅約3,610×奥行約886×高さ約2,833mm／約250kg |
|---|---|
| （LD-M1352F）幅約3.010×奥行約886×高さ約2,495mm／約174kg | |
| （LD-M1082F）幅約2,410×奥行約886×高さ約2,158mm／約138kg | |
| 梱包時寸法／質量 | 幅約2,175×奥行約970×高さ約210mm／約50kg |
- ※
仕様は一部変わることがあります。お客様による再設置はしないでください。掲載している製品画像は、オプションスタンド（LD-ZS1081）装着時のイメージです。
ダウンロード
| LD-M1622F | LD-M1352F | LD-M1082F | |
|---|---|---|---|
| 寸法図 | PDF（568KB） |
PDF（341KB） |
PDF（425KB） |
| 組合せ寸法図 LD-ZS1081 | PDF（898KB） |
PDF（848KB） |
PDF（808KB） |
| 組合せ寸法図 同梱壁掛け金具 | PDF（679KB） |
PDF（438KB） |
PDF（460KB） |
| CAD姿図 | DXF（5.39MB） |
DXF（2.27MB） |
DXF（2.88MB） |
| 組合せCAD姿図 LD-ZS1081 | DXF（6.75MB） |
DXF（5.82MB） |
DXF（6.09MB） |
| 組合せCAD姿図 同梱壁掛け金具 | DXF（6.70MB） |
DXF（3.09MB） |
DXF（3.41MB） |
| 製品画像 | ヨコ（2.35MB） |
ヨコ（1.67MB） |
ヨコ（1.32MB） |
- ●
画面はすべてハメコミ合成です。
- ●
本製品は屋内専用です。本Webサイト掲載商品の価格には、配送･設置調整・別売部品･付帯工事、使用済み商品の引き取りなどの費用は含まれておりません。
- ●
直射日光は故障や品質劣化の原因になりますので、必ず紫外線カット対策、赤外線カット対策、温度対策を実施ください。
- ※
写真、画面はイメージです。
商品ご理解のために
商品の保証について
- 保証期間は引き渡し日から2年間です。（ただし、ファンは消耗品ですので、保証の対象になりません）。
- 取扱説明書・本体注意ラベルなどの注意書きに従った正常な使用状態で、保証期間内に故障した場合は、LED ディスプレイキット保証書の内容に従って無償修理いたします。無償保証範囲は、出張費＋基本料＋技術料（製品構成品交換）です。交換した製品構成品はお預かりし、修理後に返却します。修理完了後、対象商品を設置場所またはご指定の住所にお送りします。発送費用は弊社で負担いたします。
- 保証期間中でも修理は有料になることがありますので、保証書をよくお読みください。
商品ご使用について
- 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読みください。
- 当商品は日本国内仕様です。海外では使用できません。
- 本機の設置・保守には専門的な技術が必要です。必ず専門取付け工事業者にご依頼ください。お客様ご自身による工事は一切しないでください。お客様による不適切な取り付けまたは取扱説明書に従わない使用に起因する事故・損傷については、保証対象外となる場合があります。
- LED ディスプレイ（モジュール）は、非常に精密に作られておりますが、画面の一部に点灯しない画素や常時点灯する画素が存在する場合があります。無償修理を依頼される場合は、LED ディスプレイキット保証書の無償修理規定の内容をご確認の上、修理をご依頼ください。また、見る角度によっては、色のムラや明るさのムラが生じる場合がありますが、いずれも動作に影響を与える故障ではありませんので、あらかじめご了承ください。
- LED ディスプレイの表面を押したり、衝撃を与えたりしないでください。
- LED ディスプレイは静電気が故障の原因となりますのでLED ディスプレイ表面に触れないでください。
- ケース内に設置する、または本体仕様の「使用温度範囲」を超える場所に設置する場合は、ファンを設けるなど、ケース内の温度や周囲温度が本体仕様の「使用温度範囲」になるように設置してください。
- 設置環境・使用条件等につきましては、必ず導入前にお買い上げの販売店、または弊社営業窓口までお問い合わせください。
- 当製品は、各種の画面サイズ切換機能を搭載しています。テレビ番組等ソフトの映像比率と異なるモードを選択した場合、オリジナルの映像と見え方に差が出ます。この点にご留意の上、画面サイズをお選びください。営利目的または公衆に視聴されることを目的として、喫茶店・ホテルなどにおいて画面サイズ切換機能を利用して画面の圧縮、引き伸ばしなどをすると、著作権法上で保護されている著作者の権利を侵害する恐れがありますのでご注意ください。
製品情報ページについてのご注意
- 商品改良のため仕様の一部を予告なく変更することがあります。また、商品の色調はWebサイトの閲覧環境により実物と異なる場合もありますので、あらかじめご了承ください。
- 画面はすべてハメコミ合成です。実際の表示とは異なります。
- HDMI、HDMI High-Definition Multimedia Interface、 HDMI のトレードドレスおよびHDMI のロゴは、HDMI Licensing Administrator, Inc. の商標または登録商標です。
- インテルは、アメリカ合衆国およびその他の国におけるIntel Corporation またはその子会社の商標または登録商標です。
- その他、会社名、製品名等の固有名詞は各社の商標または登録商標です。
安全にお使いいただくために
- ご使用の前に取扱説明書をお読みの上、正しくお使いください。表示された正しい電源・電圧でお使いください。
- 電源プラグは、分電盤内で独立している系統のコンセントへ単独で接続してください。
