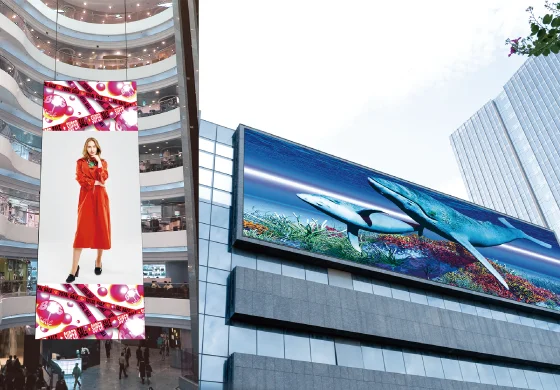

屋外用も展開する高輝度・高コントラスト

Q2シリーズ

（受注生産）

お見積り・資料請求など、
各種お問い合わせをメールにて承ります。
お気軽にご相談ください。

お問い合わせ・資料請求

主な特長

高画質機能

輝度や色味を均一化する出荷時キャリブレーション、ハイグレードLED素子の採用による高画質を実現

輝度・色味にばらつきの生じやすいLED素子を特性ごとに選別し、同一ディスプレイには同一製造ロット内の素子を使用しています。また、専用の環境で高感度カメラを使用し、生産工場にてすべての画素への輝度・色味補正（キャリブレーション）を実施することで、面内輝度の誤差を低く抑えています。

明るい屋内や屋外でも見やすい高輝度、高コントラスト

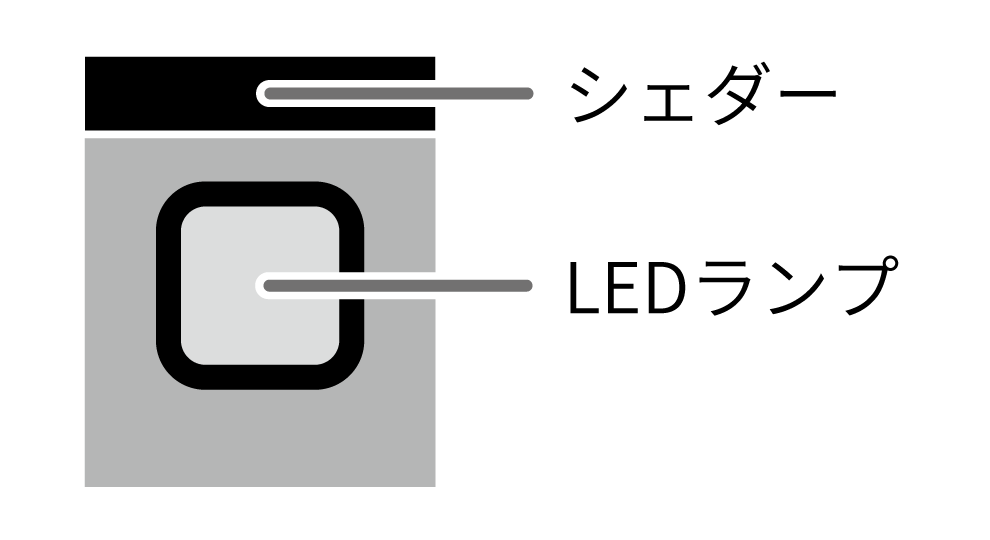

Q2シリーズは屋内用と屋外用を展開し、いずれもくっきりとした明るい映像を映すことができる高輝度、高コントラスト設計です。屋外用モデルは、各LEDランプの上部にシェダー（ひさし）を配置。紫外線によるLED素子の劣化を軽減するとともに、外光の反射を抑制し、表示画面のコントラストを向上させます。

設置・設計機能

屋外で使用できる耐久性

屋外用モデルの防塵／防水性は、IEC（国際電気標準会議）規格の保護等級IP65に適合しています。動作環境温度は-30～50℃で、温度変化の大きい場所にも対応します。

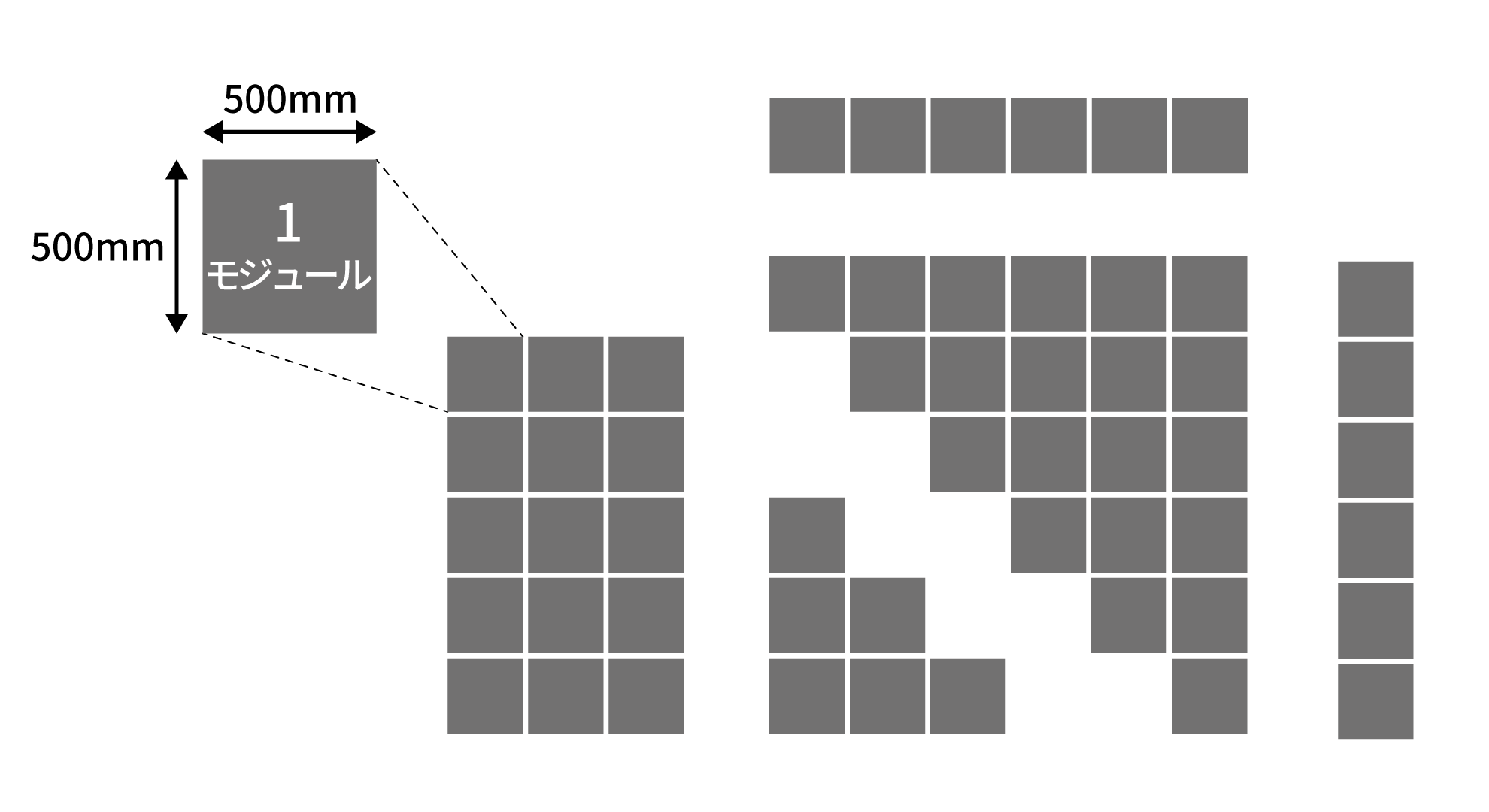

スクエア型モジュール

Q2シリーズのモジュールは、500×500mmのスクエア型であるため、希望する形状やアスペクト比に合わせた自由な構成が実現しやすいです。

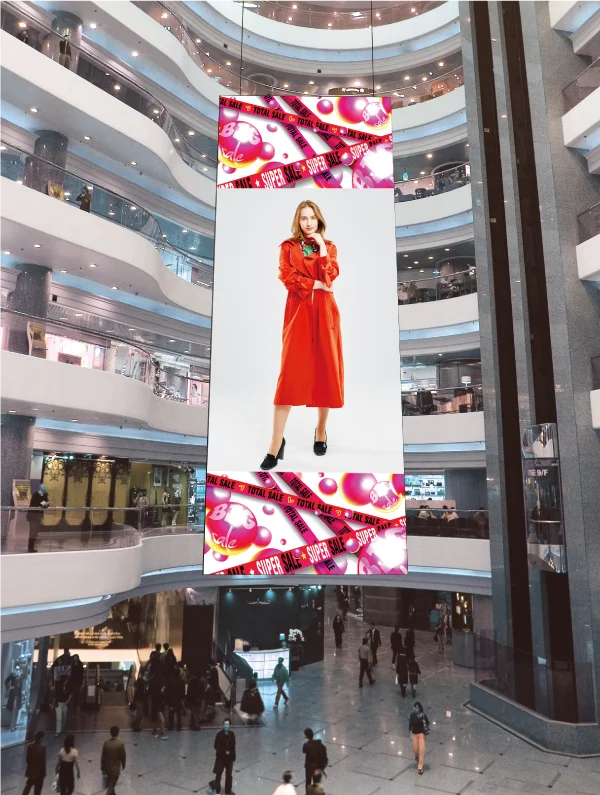

吊下げ（ハンギング）含めフレキシブルな設置が可能

Q2シリーズは通常の設置に加え、吊下げ（ハンギング）設置もできます。
吊下げ設置ができることで、通常の設置に必要な取り付けフレームを備え付けることが困難な場所や、通行の妨げにならずに目立った設置をしたい場合に対応可能です。
なお、吊下げ可能な台数は、縦方向は最大15台です。横方向は制限なく設置できます。

電源接続・信号接続

電源コードやLANケーブルを配線して、電源や映像信号の接続をおこないます。

24時間連続稼働

独自技術による高い耐久性で、厳しい環境下でも安定動作し、24時間365日連続使用が可能です。

設置後運用機能

フロントメンテナンスに対応

Q2シリーズはピクセルカードの交換といった修理・メンテナンスをフロント（前面）から実施できます。
なお、 SMDモデル（FA2／FA3／FE2／FE3／FH3／E1／Q2シリーズ）のピクセルカードの交換は、電動の吸引式メンテナンスツール（別売）を使用します。

LEDコントローラーやPCからの輝度調整

LEDコントローラーや専用アプリケーションをインストールしたPCから、輝度調整ができます。

安心・迅速な修理・サービス

ピクセル単位で特性の合ったLEDを使用し、修理ができます。専用の修理装置を使用し、周囲のLEDへの影響を最小限に、故障した1ピクセル（ドット）ごとの修理が可能で、修理したピクセルカードは、再度スペアのピクセルカードとして利用いただけます。特性の合ったLEDを使用し修理するため、修理箇所は目立ちません。

国内での品質管理体制

高品位な映像を長期間安定して再現できるよう、オンサイトサービス対応など国内の細やかな品質管理体制でサポートします。詳しくは、保守サービスをご確認ください。

ラインアップページはこちら

仕様

		Q2シリーズ（屋内用）		Q2シリーズ（屋外用）
形名		LD-Q282	LD-Q392	LD-Q282-E	LD-Q392-E	LD-Q482-E	LD-Q592-E	LD-Q782-E
キットモデル形名
LED画素ピッチ		2.8mm	3.9mm	2.8mm	3.9mm	4.8mm	5.9mm	7.8mm
解像度（ピクセル）		176×176	128×128	176×176	128×128	104×104	84×84	64×64
画素構成		3-in-1 SMD
輝度^（注1）		1,200cd/m²		4,000cd/m²	5,500cd/m²
コントラスト比		7,000:1			6,000:1
色再現		16ビット（約281兆色）
視野角（輝度半減）^（注2）	左右	80°／80°		70°／70°
視野角（輝度半減）^（注2）	上下	75°／75°		60°／60°				45°／60°
連続稼働時間		24時間
動作環境温度		-20～40℃		-30℃～50℃
動作環境湿度		10～80％（結露のないこと）		10～90％（結露のないこと）
電源入力		AC100V-240V、50／60Hz
消費電力^（注3）	AC100V	120W		180W	160W
寸法（W×H×D）		500×500×70mm
質量		約8.3kg		約8.5kg
IP規格（フロント／リア）		IP20／IP20		IP65／IP65
メンテナンス		フロント
電源ケーブル1本あたりの最大接続数^（注4）		AC100V系8台／AC200V系12台
LANケーブル1本あたりの最大接続数		20台	39台	20台	39台	60台	92台	158台
適合規格等	安全	電気用品安全法 PSEマーク対応品（モジュール）
適合規格等	不要輻射	VCCI Class A

（注1）
輝度は、入力モードや映像調整の設定、設置環境や個々の製品特性などにより変動します。また、経年劣化により低下します。一定の輝度を維持するものではありません。
（注2）
正面方向から輝度半減になる角度。
（注3）
6,500K、全白入力、輝度設定最大時。
（注4）
定格電力から算出したものです。別途、突入電流を考慮して接続台数を決定する必要があります。
