プロフェッショナルモデル
仕様表

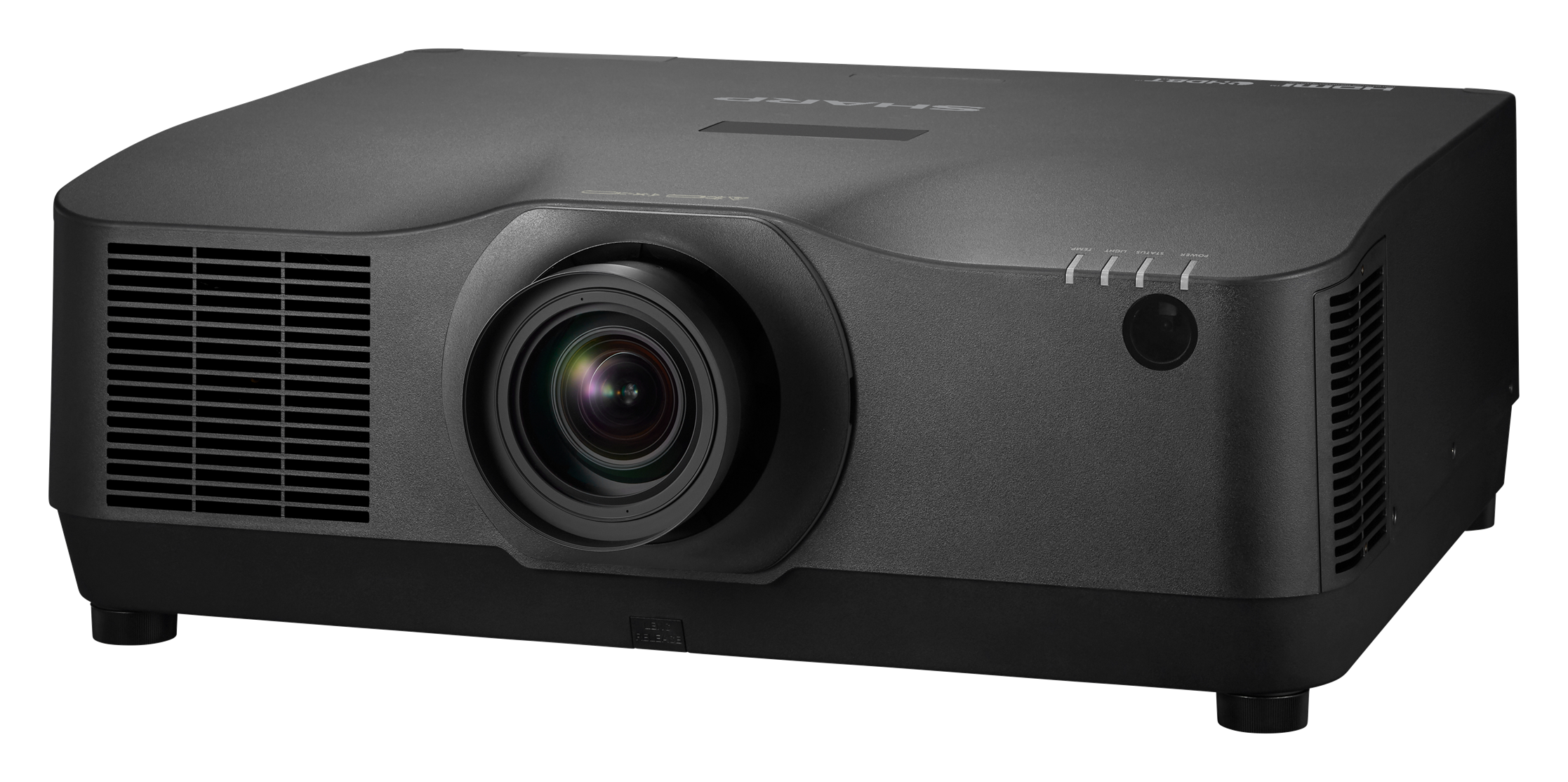

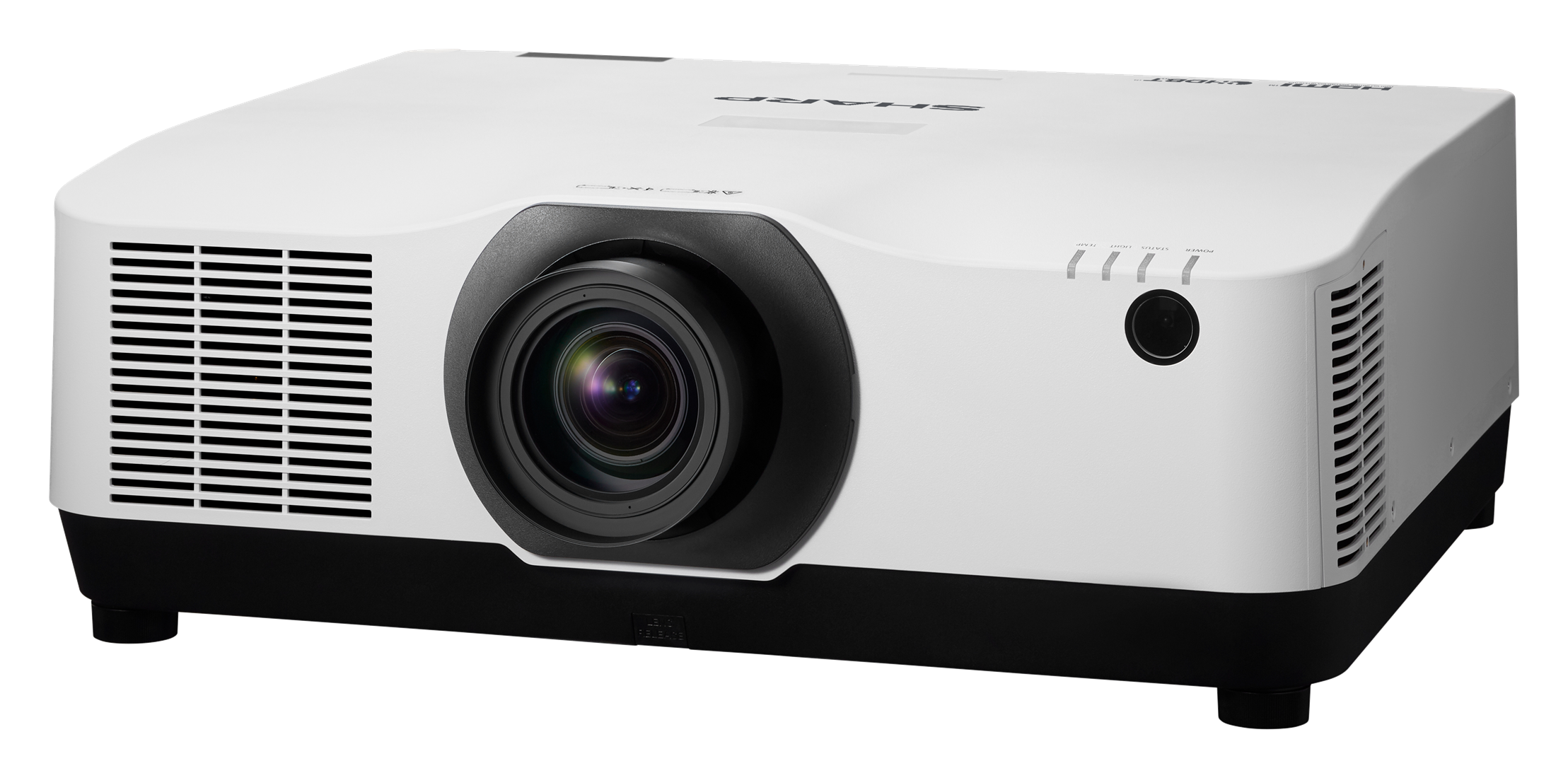

| 形名 | XP-A104U-B | XP-A104U-W | ||
|---|---|---|---|---|
| 方式 | 3原色液晶シャッタ投映方式 | |||
| 表示解像度 | WUXGA（1,920×1,200） | |||
| パネル | サイズ（アスペクト比） | 0.76 型（19.3mm）×3枚（アスペクト比16:10） | ||
| 画素数（注1） | 2,304,000 画素（1,920×1,200ドット） | |||
| 明るさ（注2） | 10,000lm／10,500lm（センター） | |||
| 投写レンズ | ズーム／フォーカス | 50～500型（レンズユニットにより異なります）オプションレンズについてはこちら | ||
| 投写距離比 | ||||
| F（Wide-Tele）／f値 | ||||
| レンズシフト | ||||
| 光源 | レーザーダイオード＋蛍光体 | |||
| 輝度半減時期（目安）（注3） | 25,000時間 | |||
| 画面サイズ（投写距離） | 50～500型（レンズユニットにより異なります）投写距離はこちら | |||
| 色再現性 | 10ビットカラープロセッシング（約10億7,000万色） | |||
| コントラスト比 | 3,000,000：1（ダイナミックコントラスト「オン」時） | |||
| 最大表示解像度（注4） | デジタル | 4,096×2,160 | ||
| 走査周波数 | 水平 | デジタル | 15kHz、24～153kHz | |
| 垂直 | デジタル | 24、25、30、48Hz、50～85Hz、100、120Hz | ||
| 台形歪み補正機能（水平／垂直）（注5） | 水平±40度／垂直±30度 | |||
| インターフェース | 映像入力／出力 | 入力：HDMI×2／HDBaseT×1 出力：HDBaseT×1 |
||
| 音声出力 | ステレオミニジャック×1 | |||
| コントロール端子 | RS-232C（D-Sub9ピン）×1、RJ-45×1、 リモート端子（ステレオミニジャック）×1 |
|||
| USB | USB タイプ A×1、電源供給 5.0V／1.4A | |||
| スピーカー出力 |  |
|||
| 使用環境 | 動作温度／動作湿度 | 0～40℃／20～80%（ただし、結露しないこと） | ||
| 保存温度／保存湿度 | -10～50℃／20～80%（ただし、結露しないこと） | |||
| 動作高度 | 0～3,650m | |||
| 電源 | AC100V～240V 50／60Hz | |||
| 定格入力電流 | 10.5A | |||
| 騒音値（注6） | 32～39dB | |||
| 消費電力 | ノーマル | 810W | ||
| スタンバイ モード |
ネットワーク 有効時 |
0.7W | ||
| ネットワーク 無効時 |
0.2W | |||
| 外形寸法 | 突起部含まず | 約599（幅）×約490（奥行）×約208（高さ）mm | ||
| 突起部含む | 約599（幅）×約490（奥行）×約216（高さ）mm | |||
| 質量 | 約24.4kg（レンズユニット含まず） | |||
| 梱包状態 | 寸法 | 約735（幅）×約631（奥行）×約359（高さ）mm | ||
| 質量 | 約29.0kg | |||
| 主な付属品 | リモコン、単4形アルカリ乾電池（リモコン用）2本、 電源コード（3.0m：AC100V国内仕様アース付き、 3ピン（注7））、電源コードストッパー、 天吊り金具固定用ネジ：6 本、レンズマスク、 レンズユニット盗難防止用ネジ：1本、 クイックスタートガイド、重要なお知らせ、保証書 |
|||
- （注1）
有効画素数は99.99%です。
- （注2）
出荷時における本製品全体の平均的な値を示しており、JIS X6911：2021データプロジェクターの仕様書様式にそって記載しています。測定方法、測定条件については、附属書Bに基づいています。別売のレンズユニットXP-41ZLを装備し、基準ライトモードが「ノーマル」で基準ライト調整が「100」、プリセットが「高輝度モード」のときの明るさです。ライト調整をすると明るさが低下します。また、プリセットで他のモードを選択すると明るさが多少低下します。
- （注3）
保証時間ではありません。光源より先に修理・部品交換が必要になる場合があります。
- （注4）
表示解像度を超える入力信号では、入力信号そのままの解像度では表示されません。
- （注5）
電気的な補正をおこなっているため、輝度の低下や画質の劣化が現れる場合があります。
- （注6）
使用環境（外気温度、使用高度）に応じた冷却ファンの制御により、環境に応じて動作音が大きくなる場合があります。
- （注7）
3ピンですので、それに対応したコンセントが必要です。
-

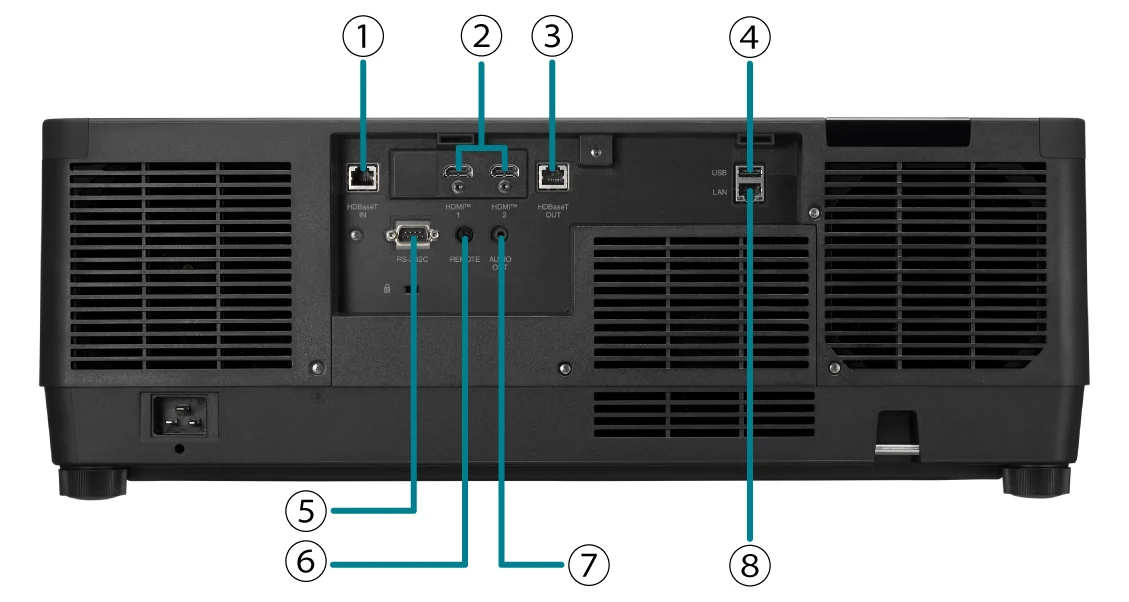

①HDBaseT IN
HDBaseT入力ポート（RJ-45）
-
②HDMI 1／2
HDMI1入力端子／HDMI2入力端子
-
③HDBaseT OUT
HDBaseT出力ポート（RJ-45）
-
④USB-A
USBポート（USB タイプA）
-
⑤RS-232C
RS-232C端子（D-Sub 9ピン）
-
⑥REMOTE
リモコン端子（ステレオ・ミニ）
-
⑦AUDIO OUT
音声出力端子（ステレオ・ミニ）
-
⑧LAN
LANポート（RJ-45）
オプションレンズについて
| 形名 | XP-40ZL／ NP40ZL |
XP-41ZL／ NP41ZL |
XP-43ZL／ NP43ZL |
XP-50ZL／ NP50ZL |
XP-44ML／ NP44ML-LK2 |
|
|---|---|---|---|---|---|---|
| レンズタイプ | 短焦点ズーム | 標準ズーム | 長焦点ズーム | 短焦点ズーム | 超短焦点ミラー | |
| ズーム比 | 1.4 | 2.3 | 2.0 | 1.25 | |
|
| 投写距離比（注8） | 0.79～1.11：1 | 1.30～3.02：1 | 2.99～5.93：1 | 0.60～0.75：1 | 0.32：1 | |
| F値 （ワイドーテレ） |
2.0～2.5 | 1.7～2.0 | 2.2～2.6 | 1.9～2.1 | 2.0 | |
| f値 | 13.3～18.6mm | 21.8～49.8mm | 49.7～99.8mm | 10.2～12.8mm | 6.27mm | |
| スクリーンサイズ | 50～500型 | 60～500型 | 80～400型 | |||
| 投写距離（注9） | 0.8～12.1m | 1.4～32.6m | 3.3～63.4m | 0.8～8.3m | 0.55～2.89m | |
| 質量 | 約1.6kg | 約1.7kg | 約1.8kg | 約2.5kg（注10） | 約3.2kg（注11） | |
| レンズシフト／ ズーム |
電動 | |
||||
| 中央フォーカス | 電動 | |||||
| 周辺フォーカス | 電動 | |
手動 | 電動（注12） | ||
| キャリブレーション |  （注13） |
（注14） |
||||
| ホームポジション | |
|||||
| レンズメモリー | （注13） |
|
||||
- ※
オプションレンズは別売です。NPで始まるレンズの製造元：シャープディスプレイソリューションズ株式会社
- ※
表の値は計測値のため、誤差が生じる場合があります。
- （注8）
スクリーンへの投写距離：スクリーンの横幅寸法
- （注9）
投写レンズユニット中心から投写画面までの距離
- （注10）
オプションレンズのみの質量です。付属のサポートキットを含めた質量は、約4.0kgです。
- （注11）
オプションレンズのみの質量です。NP44ML-LK2に付属のサポートキットを含めた質量は、約5.4kgです。
- （注12）
ズーム調整画面で調整
- （注13）
周辺フォーカスを除く
- （注14）
レンズシフトのみ
投写距離
| スクリーン サイズ （横×縦）m |
投写距離（m） | ||||
|---|---|---|---|---|---|
| XP-40ZL／ NP40ZL |
XP-41ZL／ NP41ZL |
XP-43ZL／ NP43ZL |
XP-50ZL／ NP50ZL |
XP-44ML／ NP44ML-LK2 （注15） |
|
| 50型(1.1×0.7) | 0.83～1.18 | 1.38～3.23 | 3.29～6.44 | |
|
| 60型(1.3×0.8) | 1.00～1.42 | 1.67～3.88 | 3.92～7.71 | 0.76～0.96 | |
| 80型(1.7×1.1) | 1.35～1.91 | 2.24～5.19 | 5.18～10.24 | 1.03～1.29 | 0.55 |
| 100型(2.2×1.3) | 1.70～2.40 | 2.80～6.50 | 6.44～12.77 | 1.30～1.63 | 0.70 |
| 120型(2.6×1.6) | 2.05～2.88 | 3.37～7.80 | 7.70～15.30 | 1.57～1.96 | 0.84 |
| 150型(3.2×2.0) | 2.57～3.61 | 4.23～9.76 | 9.60～19.10 | 1.98～2.46 | 1.06 |
| 200型(4.3×2.7) | 3.44～4.83 | 5.65～13.03 | 12.75～25.43 | 2.65～3.30 | 1.43 |
| 240型(5.2×3.2) | 4.13～5.81 | 6.80～15.65 | 15.27～30.50 | 3.19～3.97 | 1.72 |
| 300型(6.5×4.0) | 5.17～7.27 | 8.50～19.57 | 19.06～38.09 | 4.00～4.98 | 2.16 |
| 400型(8.6×5.4) | 6.91～9.71 | 11.35～26.10 | 25.37～50.75 | 5.35～6.66 | 2.89 |
| 500型(10.8×6.7) | 8.65～12.14 | 14.20～32.64 | 31.68～63.41 | 6.70～8.33 | |
- ※
画面比 16:10
- ※
表の値は簡易計算値のため、誤差が生じる場合があります。
- （注15）

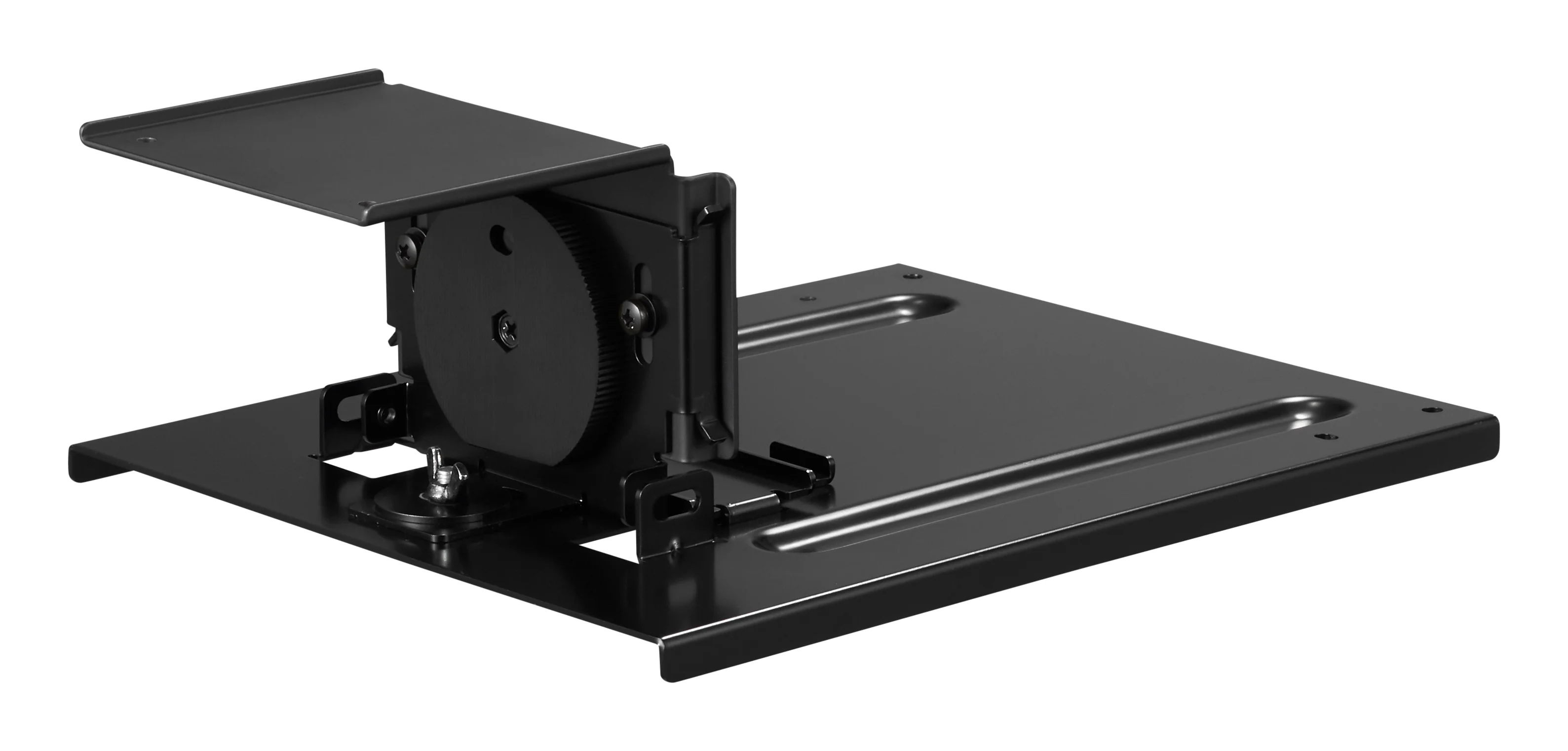

XP-44ML ／NP44ML-LK2装着時は、サポートキットを使ってプロジェクター本体に固定してください。XP-44MLには別売のXP-02LKが必要です。NP44ML-LK2にはサポートキットが付属しています。
●XP-44ML／NP44ML-LK2
- L1:
プロジェクター背面から投写画面までの距離
- L2:
投写レンズユニット中心から投写画面までの距離
- H1:
スクリーン下端からプロジェクター底面までの高さ（チルトフットを含めない）
- H2:
スクリーン上端からプロジェクター底面までの高さ（チルトフットを含めない）
| スクリーンサイズ （横×縦）m |
XP-44ML／NP44ML-LK2 | |||
|---|---|---|---|---|
| 投写距離（m） | 寸法（m） | |||
| L1 | L2 | H1 | H2 | |
| 80型 (1.7×1.1) | -0.06 | 0.55 | 0.53 | 1.61 |
| 100型 (2.2×1.3) | 0.08 | 0.70 | 0.63 | 1.98 |
| 120型 (2.6×1.6) | 0.23 | 0.84 | 0.72 | 2.34 |
| 150型 (3.2×2.0) | 0.45 | 1.06 | 0.86 | 2.88 |
| 180型 (3.9×2.4) | 0.67 | 1.28 | 1.01 | 3.43 |
| 200型 (4.3×2.7) | 0.81 | 1.43 | 1.10 | 3.79 |
| 240型 (5.2×3.2) | 1.11 | 1.72 | 1.29 | 4.52 |
| 270型 (5.8×3.6) | 1.33 | 1.94 | 1.43 | 5.07 |
| 300型 (6.5×4.0) | 1.54 | 2.16 | 1.57 | 5.61 |
| 350型 (7.5×4.7) | 1.91 | 2.52 | 1.81 | 6.52 |
| 400型 (8.6×5.4) | 2.28 | 2.89 | 2.04 | 7.43 |
- ※
画面比 16:10
- ※
表の値は簡易計算値のため、誤差が生じる場合があります。

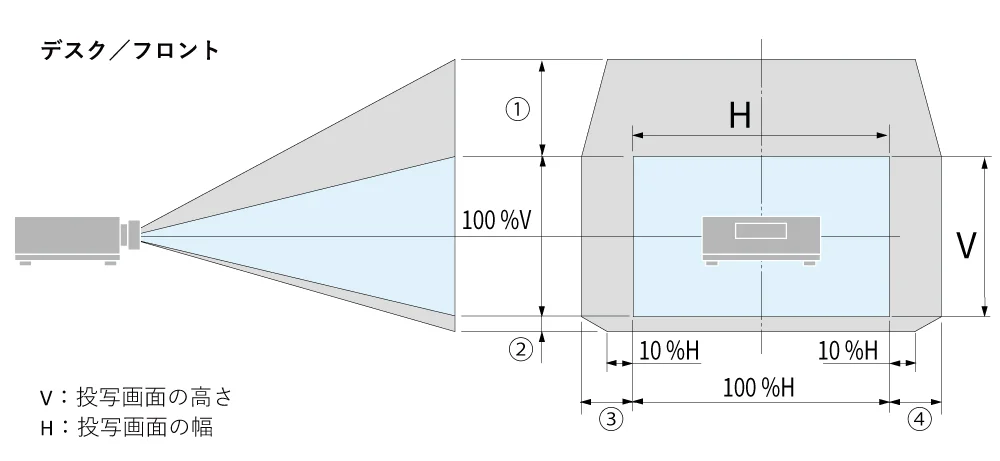

レンズシフト範囲
| 形名 | XP-40ZL／ NP40ZL |
XP-41ZL／ NP41ZL |
XP-43ZL／ NP43ZL |
XP-50ZL／ NP50ZL |
|
|---|---|---|---|---|---|
| 図の番号 | ① | 50%V | |||
| ② | 10%V | ||||
| ③ | 20%H | ||||
| ④ | |||||
- ※
天吊り／フロント投写もレンズシフト範囲は同じです。
ダウンロード
| XP-A104U-B XP-A104U-W |
||
|---|---|---|
| 取扱説明書 |
PDF（3.07 MB） |
|
| クイックスタートガイド |
PDF（612 KB） |
|
| 設置説明書 |
PDF（7.17 MB） |
|
| 別売品についてのお知らせ |
PDF（113 KB） |
|
| 共通ASCII コントロールコマンド リファレンスマニュアル |
PDF（355 KB） |
|
| コントロールコマンド 認証手続仕様書 |
PDF（323 KB） |
|
| コントロールコマンド・ リファレンスマニュアル |
PDF（1.43 MB） |
|
| 仕様表・三面図 |
PDF（831 KB） |
|
商品ご理解のために
商品の保証について
- 保証期間はお買いあげの日から3年間です（ただし、有寿命部品、消耗品、添付品は除く）。
- 取扱説明書・本体注意ラベルなどの注意書にしたがった正常な使用状態 で、保証期間内に故障した場合には、お買いあげの販売店、または当社が指定するサービス窓口が無料修理いたします。 ただし、持込修理の対象商品を直接メーカーへ送付した場合の送付料等はお客様の負担となります。また、出張修理等をおこなった場合には、出張料はお客様負担となります。 なお、修理の際の取り外し・再設置に要する費用は、別途お客様負担となります。
- 保証期間中でも修理は有料になることがありますので、保証書をよくお読みください。
商品ご使用について
- 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読みください。
- 当製品は日本国内仕様です。海外では使用できません。
- 電源を切ったときは、一時的に本体が高温になることがあります。
- 投写中は、本機やコンセントから電源コードを抜かないでください。故障の原因となります。
- 投写中および冷却ファンの回転中に、AC電源を切断しないでください。故障の原因となることがあります。
- 温度や湿度が急激に変化する環境での使用、保存は避けてください。（本体仕様の「使用環境」になるよう対処してください）
- 天吊り設置には特殊な技術が必要です。必ず専門取り付け工事業者にご依頼ください。お客様ご自身による工事は一切しないでください。取り付け不備、取り扱いによる事故、損傷については、当社は責任を負いません。
グリーン購入法適合商品
- グリーン購入法は、国等の公共機関が率先して環境負荷の少ない製品やサービスを調達することを定めた法律で2001年4月に施行されました。XP-A104U-B／A104U-Wは、グリーン購入法に基づく「環境物品等の調達の推進に関する基本方針」に適合したグリーン購入適合商品です。
製品情報ページについてのご注意
- 製品改良のため仕様の一部を予告なく変更することがあります。また、商品の色調は画面表示のため実物と異なる場合もありますので、あらかじめご了承ください。
- 写真はイメージです。
- ViewLightは、シャープディスプレイソリューションズ株式会社の登録商標です。
- HDBaseTは、HDBaseT Allianceの商標です。
- HDMI、HDMI High-Definition Multimedia Interface、HDMIのトレードドレスおよび HDMIのロゴは、HDMI Licensing Administrator, Inc.の商標または登録商標です。
- その他、会社名、製品名等の固有名詞は各社の商標または登録商標です。
- プロジェクターのレンズをのぞかないでください。
動作中は強い光が投写されていますので、視力障害の原因となります。
またレンズ近くでのレーザー光への露光は、やけどを引き起こす可能性があります。
特にお子様には注意してください。
-
- 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読みください。
- 表示された正しい電源・電圧でお使いください。
- 水、湿気、湯気、ほこり、油煙等の多い場所に設置しないでください。
火災、感電、故障などの原因となることがあります。 - 本装置は、JIS C 6802:2018規格とIEC 60825-1:2014規格でクラス1に分類されています。
