映像にこだわる空間へ確かな表示品質を提供
幅広い用途に適した高精細ディスプレイ
- 24H連続稼働
- 550cd/m2
- メディアプレーヤー
- 色再現エンジン
- デイジーチェーン
- フレーム幅
- エンラージ/タイルマトリクス
- インフォメーションディスプレイ

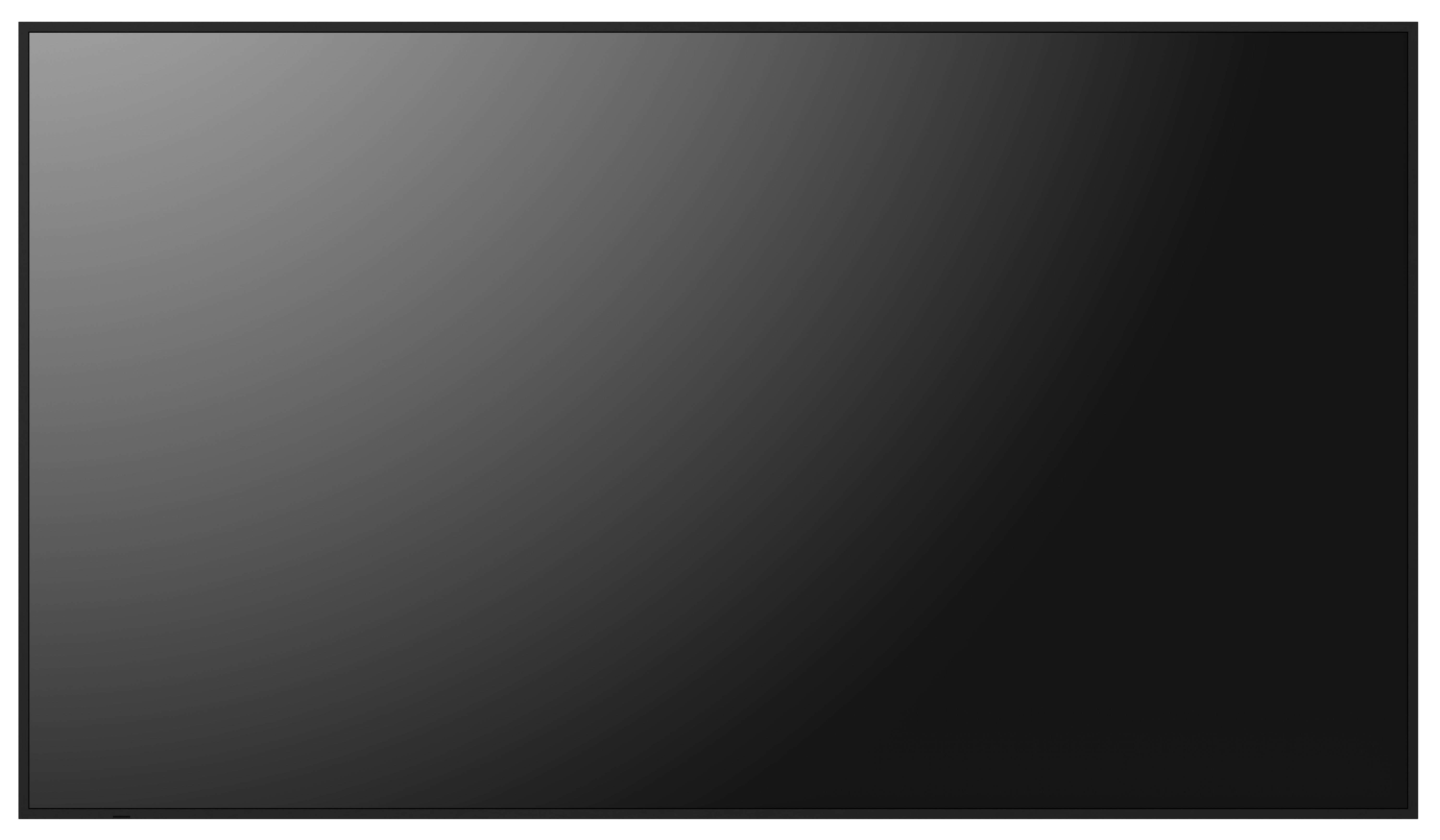

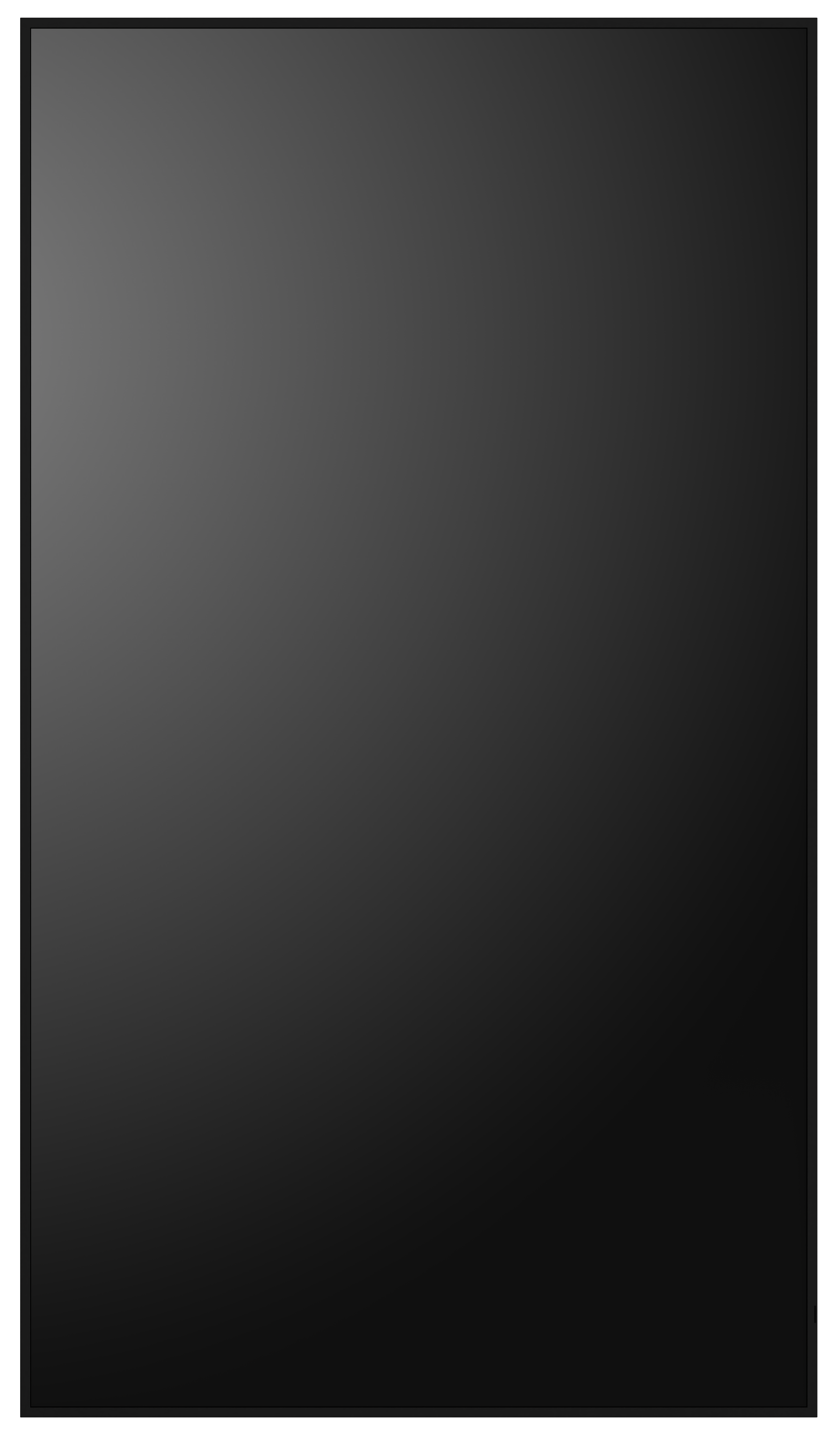

- 98V型 PN-M982 オープン価格
- 86V型 PN-M862 オープン価格

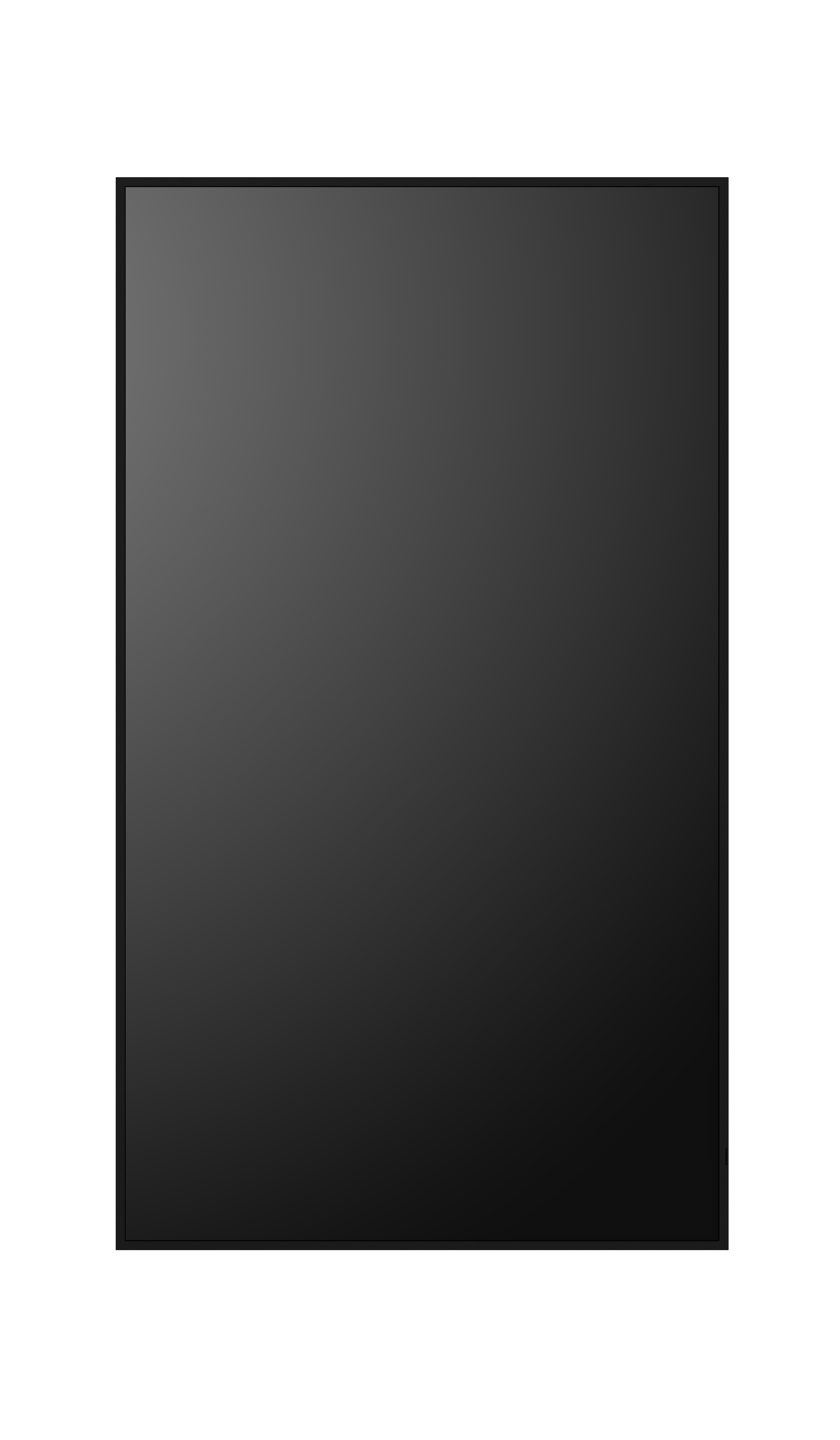

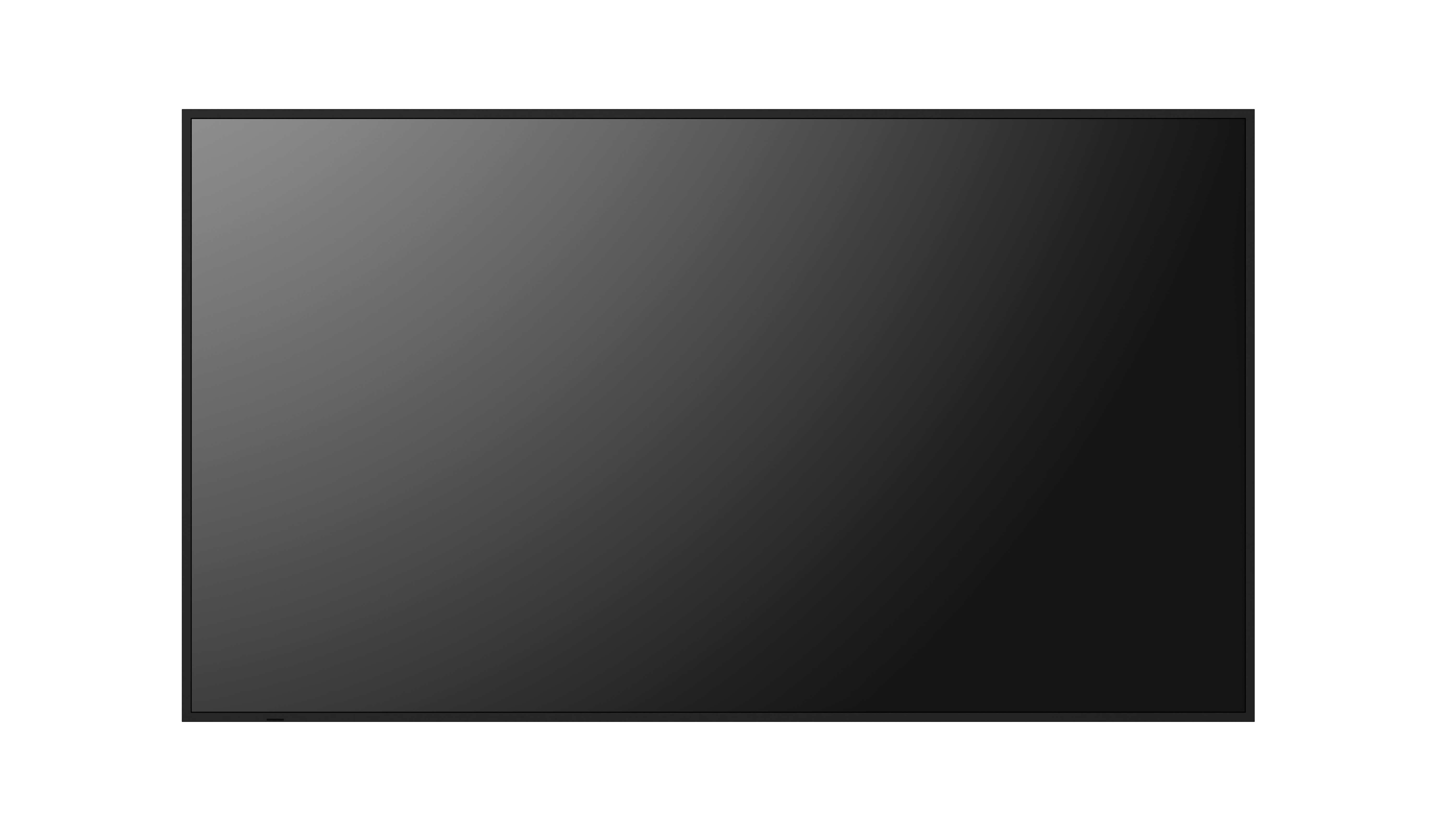

- 75V型 PN-M752 オープン価格
- 65V型 PN-M652 オープン価格
- 55V型 PN-M552 オープン価格
- 50V型 PN-M502 オープン価格
- 43V型 PN-M432 オープン価格
- (注1)保守パックもご用意しています。「保守パック」(有償)は別途登録が必要です(周辺機器およびソフトウェアは対象外となります)。詳細は業務用ディスプレイ保証サービスをご覧ください。
- HDMI、HDMI High-Definition Multimedia Interface、HDMIのトレードドレスおよびHDMIのロゴは、HDMI Licensing Administrator,Inc.の商標または登録商標です。
主な特長
幅広い用途に適した美しい映像表現
明るい場所でも高精細な映像表現
550cd/m2の4K液晶パネルを搭載。くっきりとした画質で、写真や映像をよりリアルに表示できます。

設置時の色合わせをスムーズに
工場出荷時にディスプレイの特性(色のばらつきや画面ムラ)に応じた調整を実施済み。開梱後、カラーセンサーによるキャリブレーションが不要でOSD(on screen display)メニューから簡単に目標の色へ調整できます。デバイス管理アプリとの組み合わせにより、現地に行かずに遠隔で色調整をおこなうことも可能です。
統一された映像表現が可能
ディスプレイの導入時期の違いや個体差による色ずれを抑制。駅や商業施設などの広い空間で複数台のディスプレイを設置する場合、色ずれのない統一された映像表現が可能です。マルチ構成時も隣接するディスプレイとの色ずれを気にせず、ムラのない自然な映像表現ができます。
さまざまな角度からの視認性の確保
高ヘイズ値(注2)のパネルを採用し、画面への映り込みを抑制。どの角度からでも情報を正確に受け取ることができます。

- (注2)ヘイズ値:全透過光に対する拡散光の割合。数値が大きいほど照明などの映り込みが弱くなる。
多様なシーンに対応するタフで柔軟な設計
24時間連続稼働
空港や病院、コンビニなど、24時間の連続使用が求められるサイネージにも安心してお使いいただけます。

堅牢性の高い金属筐体
金属製の筐体を採用し、衝撃・長期使用への耐久性と難燃性を確保。高度な安全性が求められる環境にも設置可能です。

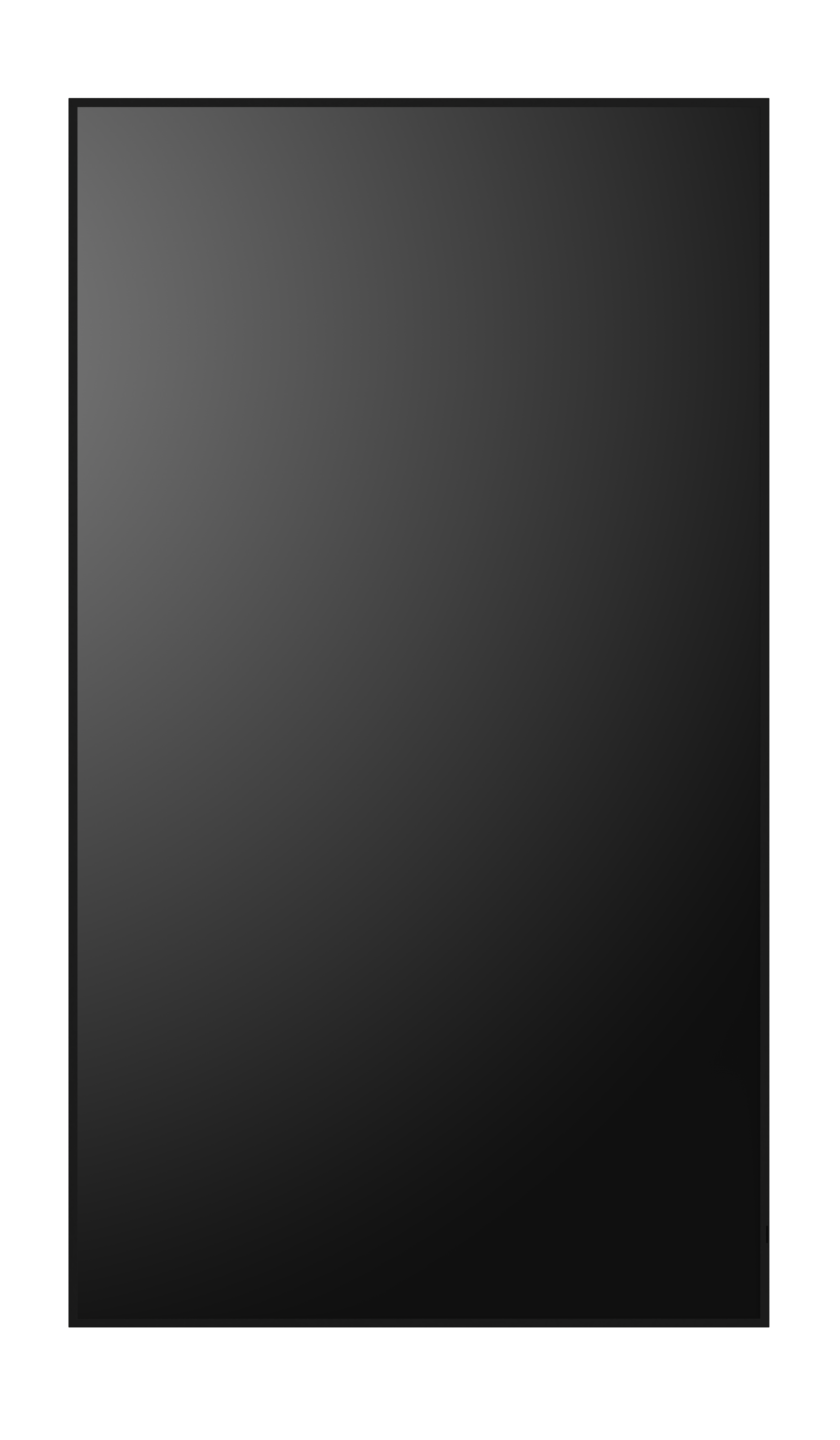

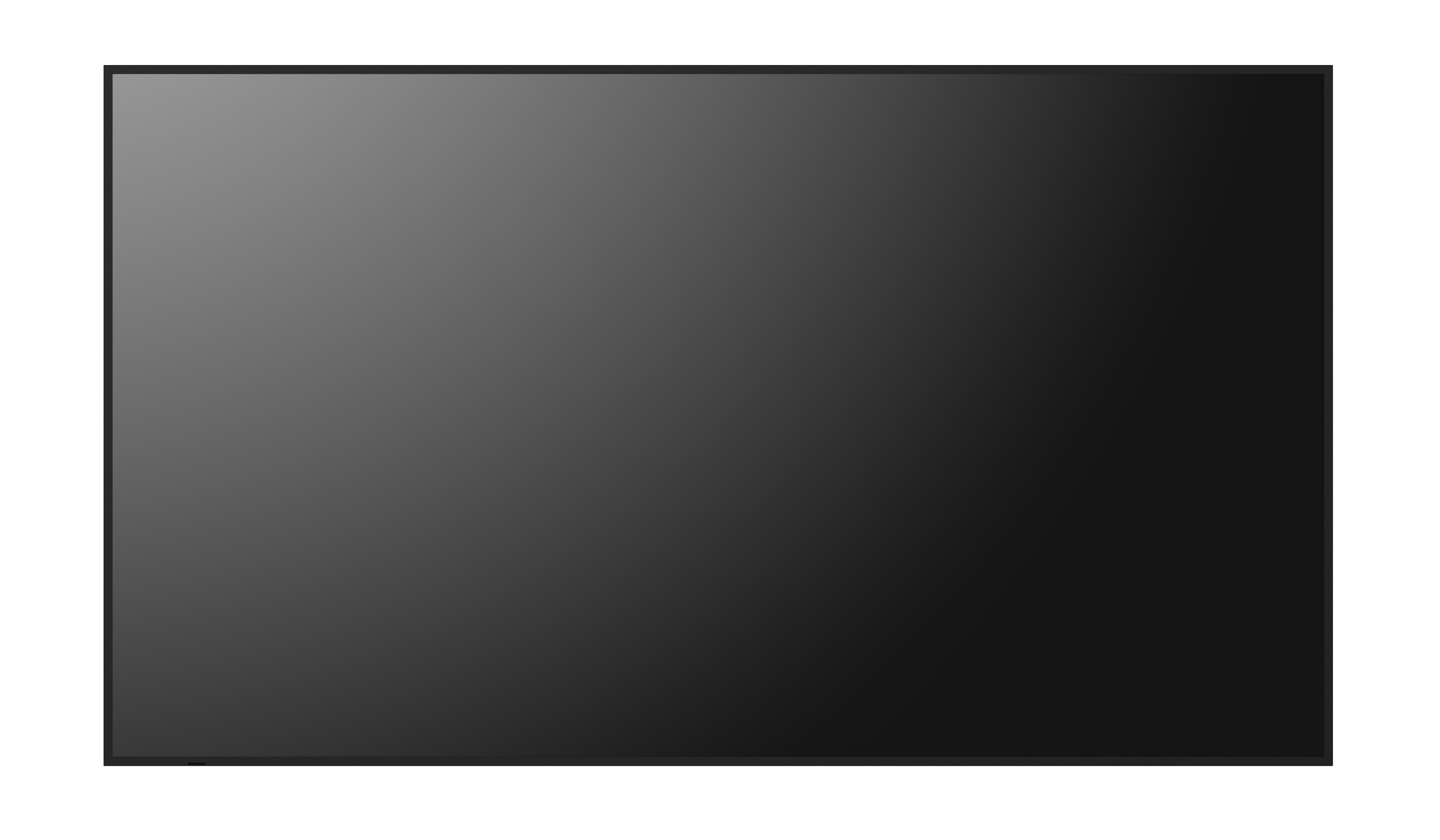

横置き/縦置き/斜め設置
横置き/縦置きに加え、±20°までの斜め設置が可能。目的に合わせた設置スタイルを構築できます。

高いセキュリティで安全な運用

IEEE802.1Xに準拠
認証された端末のみがアクセスできる、IEEE802.1Xに対応。企業内の他の機器と合わせて規格に準拠したセキュアなネットワークを構築できます。


スッキリした配線で複数台接続

映像/制御信号のデイジーチェーン接続に対応
ディスプレイ間を映像/制御ケーブルで接続し、シンプルな配線で複数台にまたがる映像表示や制御が可能。分配器や追加配線が不要で、システム構成時のコスト削減に貢献します。また接続している全ディスプレイのモニタリングや電源のON/OFFなどを、一括で制御・管理できます。
■制御信号の接続例

快適な会議体験

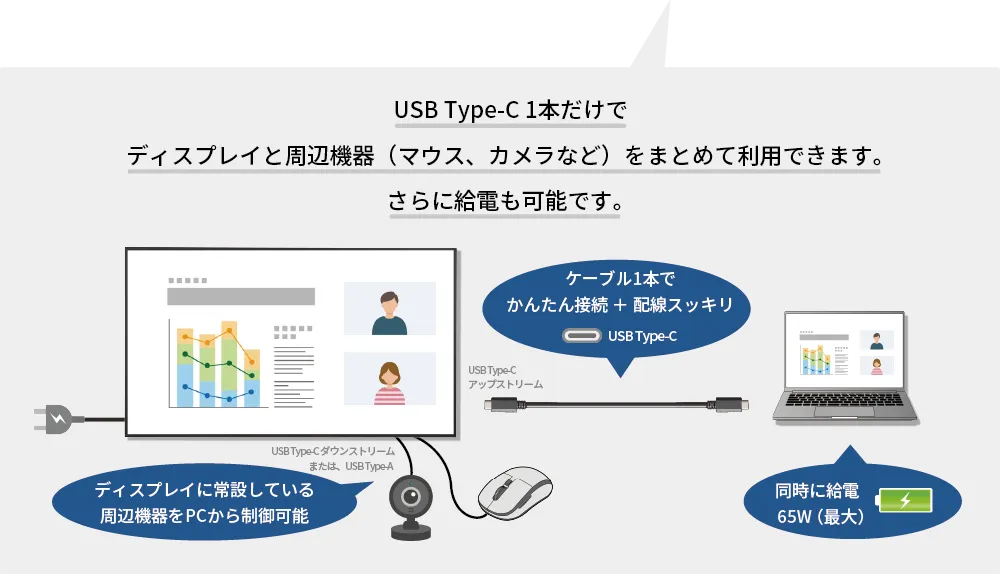

USB Type-Cケーブル1本で映像転送・電力供給が可能
USB Type-Cケーブルを接続するだけで、ノートパソコンの画面をディスプレイに表示。ノートパソコンへの電力供給(最大65W)も可能です。
スムーズなWeb会議を実現
あらかじめディスプレイにカメラやマイクスピーカーが接続されていれば、USB Type-Cケーブルをノートパソコンに接続するだけで、すぐにWeb会議を始められます。
各種制御コマンドに対応
シャープ製ディスプレイの標準制御コマンド(注3)はもちろん、Crestronなどの外部制御コマンドにも対応。さまざまな機器やソフトウェアからディスプレイを管理できます。
- (注3)詳細は販売店にお問い合わせください。
その他の充実機能
用途に適した映像・音声モードが選択可能
自動ファームウェアアップデート
USBやLAN経由で他のディスプレイに
設定値をコピー可能
ボタン操作のロック機能でいたずらを防止
商品のご理解のために
■商品の保証について
- 保証期間はお買いあげの日から3年間です(ただし、バックライトは消耗品ですので、保証の対象になりません)。
- 取扱説明書・本体注意ラベルなどの注意書にしたがった正常な使用状態で、保証期間内に故障した場合には、お買いあげの販売店、または当社が指定するサービス窓口が無料修理いたします。ただし、離島およびこれに準ずる遠隔地への出張修理は、出張に要する実費をいただきます。尚、修理の際の取り外し・再設置に要する費用は、別途お客様負担となります。
- 保証期間中でも修理は有料になることがありますので、保証書をよくお読みください。
■商品ご使用について
- 当製品は日本国内仕様です。海外では使用できません。
- 本機の設置には特殊な技術が必要です。必ず専門取り付け工事業者にご依頼ください。お客様ご自身による工事は一切しないでください。取り付け不備、取り扱いによる事故、損傷については、当社は責任を負いません。
- ケースに入れて設置するなど空間の確保が困難な場合や、周囲温度が本体仕様の「使用温度範囲」を超える場所に設置する場合は、ファンを設けるなど、ケース内の温度や周囲温度が本体仕様の「使用温度範囲」になるよう対処してください。詳しくは、当社営業窓口までお問い合わせください。
- TFTカラー液晶パネルは、非常に精密度の高い技術で作られておりますが、画面の一部に点灯しない画素や常時点灯する画素が存在する場合があります。また、見る角度によっては、色のムラや明るさのムラが生じる場合がありますが、いずれもインフォメーションディスプレイの動作に影響を与える故障ではありませんので、あらかじめご了承ください。
- 同じ画像を長時間表示させないでください。残像現象が起こる場合があります。残像現象は、動画等を表示することで、徐々に軽減されます。
- 当製品は、各種の画面サイズ切換機能を搭載しています。テレビ番組等ソフトの映像比率と異なるモードを選択した場合、オリジナルの映像と見え方に差が出ます。この点にご留意の上、画面サイズをお選びください。営利目的または公衆に視聴されることを目的として、喫茶店・ホテルなどにおいて画面サイズ切換機能を利用して画面の圧縮、引き伸ばし等をすると、著作権法上で保護されている著作者の権利を侵害する恐れがありますのでご注意ください。
- V型(65V型など)とは、有効画面の対角寸法を基準とした大きさの目安です。
■グリーン購入法適合商品
- グリーン購入法は、国等の公共機関が率先して環境負荷の少ない製品やサービスを調達することを定めた法律で2001年4月に施行されました。PN-M982/M862/M752/M652/M552/M502/M432は、グリーン購入法に基づく「環境物品等の調達の推進に関する基本方針」に適合したグリーン購入適合商品です。
■製品情報ページについてのご注意
- 製品改良のため仕様の一部を予告なく変更することがあります。また、商品の色調はWebサイトの閲覧環境により実物と異なる場合もありますので、あらかじめご了承ください。
- 画面はすべてハメコミ合成です。実際の表示とは異なります。
- HDMI、HDMI High-Definition Multimedia Interface、HDMIのトレードドレスおよびHDMIのロゴは、HDMI Licensing Administrator,Inc.の商標または登録商標です。
- その他、会社名、製品名等の固有名詞は各社の商標または登録商標です。
仕様
仕様一覧
形名 | PN-M982 | PN-M862 | PN-M752 | PN-M652 | PN-M552 | PN-M502 | PN-M432 | |
---|---|---|---|---|---|---|---|---|
設置方向(注4) | 横置き/縦置き(反時計回り)/上向き斜め0~20°/下向き斜め0~20° (PN-M982/M862/M752は上向き斜め0~15°/下向き斜め0~15°) |
|||||||
液晶パネル | 98V型ワイド (対角247.8cm) ADS液晶 |
86V型ワイド (対角217.4cm) IPS液晶 |
75V型ワイド (対角189.3cm) ADS液晶 |
65V型ワイド (対角163.9cm) ADS液晶 |
55V型ワイド (対角138.8cm) ADS液晶 |
50V型ワイド (対角125.7cm) VA液晶 |
43V型ワイド (対角108.0cm) ADS液晶 |
|
バックライト | LED(直下型) | |||||||
最大解像度 | 3,840×2,160ドット | |||||||
最大表示色 | 約10.7億色 | |||||||
画素ピッチ | 水平 0.562× 垂直 0.562(mm) |
水平 0.494× 垂直 0.494(mm) |
水平 0.430× 垂直 0.430(mm) |
水平 0.372× 垂直 0.372(mm) |
水平 0.315× 垂直 0.315(mm) |
水平 0.285× 垂直 0.285(mm) |
水平 0.245× 垂直 0.245(mm) |
|
輝度(標準値)(注5) | 550cd/m2 | |||||||
コントラスト比 (標準値) |
1,200:1 | 1,200:1 | 1,200:1 | 1,200:1 | 1,200:1 | 4,000:1 | 1,200:1 | |
視野角 | 左右 178°/上下 178°(コントラスト比≧10) | |||||||
表示画面サイズ | 横 2,158.85×縦 1,214.35(mm) | 横 1,895.04×縦 1,065.96(mm) | 横 1,649.66×縦 927.94(mm) | 横 1,428.48×縦 803.52(mm) | 横 1,209.60×縦 680.40(mm) | 横 1,095.84×縦 616.41(mm) | 横 941.18×縦 529.42(mm) | |
応答速度 | 8ms(Gray to Gray, Ave.) | |||||||
入力端子(注6) | HDMI | 2系統(HDCP2.2対応、2160p、CEC対応、ARC対応(注9)) | ||||||
DisplayPort | 1系統(HDCP2.2対応、2160p) | |||||||
USB Type-C | 1系統(HDCP2.2対応、DisplayPort 1.4 Alternate mode、電源供給65W(最大)) | |||||||
RS-232C | D-sub9ピン(1系統、クロスタイプ) | |||||||
リモート入力端子 | φ3.5mmミニステレオジャック(1系統、コントロールキットPN-ZR03(オプション)接続用) | |||||||
出力端子(注6) | 音声 | φ3.5mmミニステレオジャック(1系統) | ||||||
HDMI | 1系統(HDCP2.2対応) | |||||||
DisplayPort | 1系統(HDCP2.2対応) | |||||||
USB端子 | USB Type-A(USB2.0/USB3.2 Gen1、1系統)、USB Type-C(USB2.0/USB3.2 Gen1、1系統)、サービス(1系統) | |||||||
入出力端子 (注6) |
LAN端子 | 10BASE-T/100BASE-TX(2系統) | ||||||
スピーカー出力 | 10W+10W | |||||||
設置(ピッチ、ネジ) | 4点留め (ピッチ600×400mm) (ネジM8) |
4点留め (ピッチ400×400mm) (ネジM6) |
4点留め (ピッチ300×300mm) (ネジM6) |
|||||
電源 | AC100-240V 50/60Hz | |||||||
連続稼働時間 | 24時間 | |||||||
消費電力(注7) | 210W | 190W | 140W | 135W | 105W | 85W | 75W | |
周囲条件 | 使用温度範囲(注8) | 0~40℃ | ||||||
使用湿度範囲 | 20~80%(結露なきこと) | |||||||
外形寸法 (ディスプレイ部のみ) (突起部を除く) |
幅 約2,194.7×奥行 約84.3×高さ約1,250.2 (mm) | 幅 約1,927.6×奥行 約83.2×高さ約1,099.1 (mm) | 幅 約1,682.3×奥行 約83.2×高さ約961.1 (mm) | 幅 約1,454.5×奥行 約59.5×高さ約832.4(mm) | 幅 約1,235.6×奥行 約59.5×高さ約709.3(mm) | 幅 約1,121.6×奥行 約66.5×高さ約645.2(mm) | 幅 約965.0×奥行 約66.5×高さ約557.2(mm) | |
質量 | 約68.0kg | 約47.0kg | 約38.0kg | 約26.0㎏ | 約20.5kg | 約18.0kg | 約13.5kg | |
梱包時寸法(質量) | 幅 約2,350×奥行 約310×高さ約1,400(mm) (約99kg) |
幅約2,090×奥行約225×高さ約1,225(mm) (約64kg) |
幅約1,830×奥行約225×高さ約1,070(mm) (約51kg) |
幅 約1,620×奥行 約185×高さ約950(mm) (約35kg) |
幅 約1,390×奥行 約160×高さ約850(mm) (約27kg) |
幅 約1,245×奥行 約188×高さ約785(mm) (約23kg) |
幅 約1,070×奥行 約161×高さ約675(mm) (約18kg) |
|
主な付属品 | AC電源コード(注10)(2ピン、アース付)(約3m)、リモコン、リモコン用乾電池(単4形・2個)、セットアップマニュアル、保証書、ケーブルクランプ、ケーブルクランプ取付ネジ(注11)、HDMIケーブル(約3m)、スロットカバー |
- (注4)縦置きの回転方向は、横置きを前面から見た時の回転方向。
- (注5)輝度は、入力モードや映像調整の設定などにより変わります。また、輝度は経年により劣化します。一定の輝度を維持するものではありません。工場出荷時は明るさ設定値 を70(最大100)にしています。
- (注6)パソコンや映像機器との接続には市販の接続用ケーブルをお使いください。
- (注7)工場出荷時の設定条件(別売品未装着)
- (注8)別売品取り付け時の温度範囲は、別売品の仕様をご確認ください。別売品を付けると温度範囲が変わる場合があります。また、設置状態により温度範囲が変わる場合があります。
- (注9)ARCはHDMI1のみ。
- (注10)AC100V専用です。AC200V(50/60Hz)のコンセントを使用するときは、別売の電源コード(QACCJ1093MPPZ)をご利用ください。お買いあげの販売店または当社営業窓口までお問い合わせください。
- (注11)98V型/86V型/75V型/65V型/55V型はM4×10mm、50V型/43V型はM4×8mm。
- ■ VESA:Video Electronics Standards Association
- ■ DDC:Display Data Channel
- ● 仕様は一部変わることがあります。
対応表示モード
PC系 対応信号表
画面解像度 | ドット周波数 (MHz) |
水平周波数 (kHz) |
垂直周波数 (Hz) |
HDMI | DisplayPort/USB-C(USB2.0) | USB-C (USB3.2) | 備考 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
設定 2 |
設定 1 |
1.4 SST |
1.4 MST |
1.2 SST |
1.2 MST |
1.1 a |
|||||||
VGA | 640× 480 |
25.18 | 31.5 | 60 | ○ | ○ | 〇 | 〇 | 〇 | 〇 | 〇 | ○ | |
US TEXT | 720× 400 |
28.32 | 31.5 | 70 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
SVGA | 800× 600 |
40.00 | 37.9 | 60 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
XGA | 1024× 768 |
65.00 | 48.4 | 60 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
HD | 1280× 720 |
74.25 | 45.0 | 60 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
WXGA | 1280× 800 |
83.50 | 49.7 | 60 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
SXGA | 1280× 1024 |
108.00 | 64.0 | 60 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
WXGA | 1360× 768 |
85.50 | 47.7 | 60 | × | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
1366× 768 |
85.50 | 47.7 | 60 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
SXGA+ | 1400× 1050 |
121.75 | 65.3 | 60 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
WXGA+ | 1440× 900 |
106.50 | 55.9 | 60 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
UXGA | 1600× 1200 |
162.00 | 75.0 | 60 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
WSXGA+ | 1680× 1050 |
146.25 | 65.3 | 60 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
Full HD | 1920× 1080 |
148.50 | 67.5 | 60 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
WUXGA | 1920× 1200 |
193.25 | 74.6 | 60 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
4K/2 | 1920× 2160 |
277.25 | 133.3 | 60 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
4K | 3840× 2160 |
209.75 | 52.4 | 24 | × | × | × | ○ | × | × | ○ | ○ | |
3840× 2160 |
297.00 | 54.0 | 24 | ○ | ○ | × | × | × | × | × | × | ||
3840× 2160 |
297.00 | 56.3 | 25 | ○ | ○ | × | × | × | × | × | × | ||
3840× 2160 |
262.75 | 65.7 | 30 | × | × | ○ | ○ | ○ | ○ | ○ | ○ | ||
3840× 2160 |
297.00 | 67.5 | 30 | ○ | ○ | × | × | × | × | × | × | ||
3840× 2160 |
594.00 | 112.5 | 50 | ○ | × | × | × | × | × | × | × | ||
3840× 2160 |
533.25 | 133.3 | 60 | × | × | ○ | × | ○ | × | × | × | 推奨信号タイミング | |
3840× 2160 |
594.00 | 135.0 | 60 | ○ | × | × | × | × | × | × | × | 推奨信号タイミング | |
4096× 2160 |
223.00 | 52.4 | 24 | × | × | ○ | ○ | × | × | × | × | 簡易圧縮表示 | |
4096× 2160 |
297.00 | 54.0 | 24 | ○ | ○ | × | × | × | × | × | × | 簡易圧縮表示 | |
4096× 2160 |
297.00 | 56.3 | 25 | ○ | × | × | × | × | × | × | × | 簡易圧縮表示 | |
4096× 2160 |
279.50 | 65.7 | 30 | × | × | ○ | ○ | × | × | × | × | 簡易圧縮表示 | |
4096× 2160 |
297.00 | 67.5 | 30 | ○ | × | × | × | × | × | × | × | 簡易圧縮表示 | |
4096× 2160 |
594.00 | 112.5 | 50 | ○ | × | × | × | × | × | × | × | 簡易圧縮表示 | |
4096× 2160 |
567.25 | 133.3 | 60 | × | × | ○ | × | × | × | × | × | 簡易圧縮表示 | |
4096× 2160 |
594.00 | 135.0 | 60 | ○ | × | × | × | × | × | × | × | 簡易圧縮表示 | |
HDTV (1080p) | 1920× 1080 |
74.25 | 27.0 | 24 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
1920× 1080 |
74.25 | 28.1 | 25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
1920× 1080 |
74.25 | 33.8 | 30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
1920× 1080 |
148.50 | 56.3 | 50 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
1920× 1080 |
148.50 | 67.5 | 60 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
HDTV (1080i) | 1920× 1080 (Interlaced) |
74.25 | 28.1 | 50 | ○ | ○ | × | × | × | × | × | × | |
1920× 1080 (Interlaced) |
74.25 | 33.8 | 60 | ○ | ○ | × | × | × | × | × | × | ||
HDTV (720p) | 1280× 720 |
74.25 | 37.5 | 50 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
1280× 720 |
74.25 | 45.0 | 60 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
SDTV (576p) | 720× 576 |
27.00 | 31.3 | 50 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
SDTV (480p) | 720× 480 |
27.03 | 31.5 | 60 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
SDTV (576i) | 720× 576 (Interlaced) |
27.00 | 15.6 | 50 | ○ | ○ | × | × | × | × | × | × | |
SDTV (480i) | 720× 480 (Interlaced) |
27.03 | 15.8 | 60 | ○ | ○ | × | × | × | × | × | × |
- (注)「1:1」以外では縮小して表示し、「1:1」ではパネルサイズで切り取って表示します。
- ● 接続するコンピューターによっては、上記対応信号であっても正しく表示できない場合があります。
接続端子部
接続端子部


周辺機器
- 製品の仕様などの情報は発売時のものです。あらかじめご了承ください。
- すべてオープン価格です。数値はおよその参考値です。(単位:mm)他社製周辺機器については、当該メーカーにお問い合わせください。
- 設置/施工についてはお買いあげの販売店、または当社営業窓口にご相談ください。

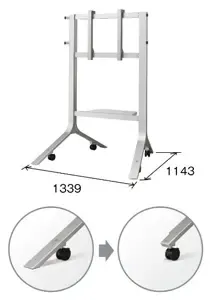

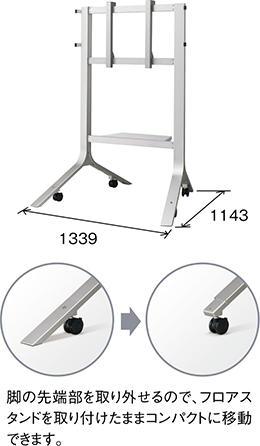

フロアスタンド
PN-ZS703B
- 98V型(注12)
- 86V型(注12)
- 75V型(注12)
- ●取付方向:横付用
- ●高さ調節:3段階
- ●質量:約44kg
- ●メーカー:シャープ株式会社
- 製品の詳細は下記にお問い合わせください。
シャープ株式会社 TEL:0120-015885

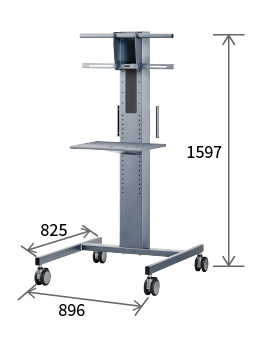

PN-ZS651
- 86V型(注13)(注14)
- 75V型(注13)
- 65V型
- 55V型
- 50V型(注15)
- 43V型(注15)
- ●取付方向:横/縦付用
- ●角度調節:角度固定タイプ
- ●質量:約31.4kg
- ●高さ調節:支柱5段階×支持金具1段階
- ●メーカー:シャープ株式会社
- 製品の詳細は下記にお問い合わせください。
シャープ株式会社 TEL:0120-015885
- (注)縦向き設置には対応していません。

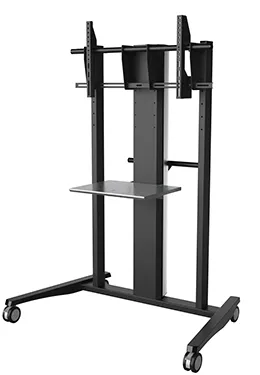

ST-CS31-B
- 86V型(注13)(注16)
- 75V型(注13)(注16)
- 65V型(注16)
- 55V型(注16)
- 50V型(注15) (注16)
- 43V型(注15) (注16)
- ●取付方向:横/縦付用
- ●質量:33.2kg
- ●メーカー:シャープNECディスプレイソリューションズ株式会社
- 製品の詳細は下記にお問い合わせください。
シャープNECディスプレイソリューションズ株式会社 TEL:0120-975-380

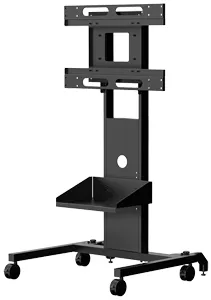

FFP-FL-STAND-864
- 98V型(注12)(注14)
- 86V型(注12)(注14)
- 75V型(注12)
- ●取付方向:横/縦付用
- ●質量:約45kg
- ●メーカー:日本フォームサービス株式会社
- 製品の詳細は下記にお問い合わせください。
日本フォームサービス株式会社 TEL:03-3636-0011

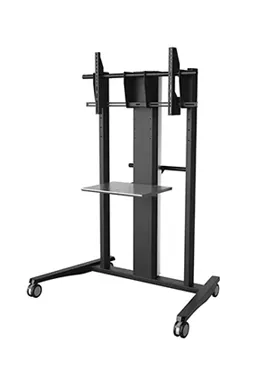

TCDS-IC100N
- 98V型
- 86V型
- 75V型
- ●取付方向:横付用
- ●高さ調整:5段階
- ●質量:約50.8kg
- ●メーカー:株式会社一ノ坪製作所
- 製品の詳細は下記にお問い合わせください。
株式会社一ノ坪製作所 TEL:0745-76-3181

FZS-W90H
- 98V型
- 86V型
- 75V型
- ●取付方向:横/縦付用
- ●高さ調整:フリー調整
- ●質量:約65.8kg
- ●メーカー:株式会社共栄商事
- 製品の詳細は下記にお問い合わせください。
株式会社共栄商事 TEL:03-3719-2411

デスクトップスタンド
ST-43M
- 55V型
- 50V型
- 43V型
- ●取付方向:横付用
- ●質量:1.9kg
- ●メーカー:シャープNECディスプレイソリューションズ株式会社
- 製品の詳細は下記にお問い合わせください。
シャープNECディスプレイソリューションズ株式会社 TEL:0120-975-380

ST-65M
- 65V型
- ●取付方向:横付用
- ●質量:2.2kg
- ●メーカー:シャープNECディスプレイソリューションズ株式会社
- 製品の詳細は下記にお問い合わせください。
シャープNECディスプレイソリューションズ株式会社 TEL:0120-975-380

ST-801
- 98V型
- 86V型
- 75V型
- ●取付方向:横付用
- ●質量:4.6kg
- ●メーカー:シャープNECディスプレイソリューションズ株式会社
- 製品の詳細は下記にお問い合わせください。
シャープNECディスプレイソリューションズ株式会社 TEL:0120-975-380

壁掛け金具
ST-WM50
- 98V型(注17)
- 86V型(注17)
- 75V型(注17)
- 65V型
- 55V型
- 50V型
- 43V型
- ●取付方向:横/縦付用
- ●質量:6.7kg
- ●メーカー:シャープNECディスプレイソリューションズ株式会社
- 製品の詳細は下記にお問い合わせください。
シャープNECディスプレイソリューションズ株式会社 TEL:0120-975-380

FFP-SW-400L
- 43V型
- ●取付方向:横/縦付用
- ●角度調節:前方向10度〜後方向3度(無段階調整)
- ●質量:約5.5kg
- ●メーカー:日本フォームサービス株式会社
- 製品の詳細は下記にお問い合わせください。
日本フォームサービス株式会社 TEL:03-3636-0011

FFP-SW-T400LF
- 43V型
- ●取付方向:横/縦付用
- ●角度調節:角度固定タイプ
- ●質量:約3.3kg
- ●メーカー:日本フォームサービス株式会社
- 製品の詳細は下記にお問い合わせください。
日本フォームサービス株式会社 TEL:03-3636-0011

FFP-SW-500L
- 65V型(注18)
- 55V型(注19)
- 50V型(注19)
- ●取付方向:横/縦付用
- ●角度調節:前方向10度〜後方向3度(無段階調整)
- ●質量:約6.4kg
- ●メーカー:日本フォームサービス株式会社
- 製品の詳細は下記にお問い合わせください。
日本フォームサービス株式会社 TEL:03-3636-0011

FFP-SW-T500LF
- 65V型
- 55V型(注19)
- 50V型(注19)
- ●取付方向:横/縦付用
- ●角度調節:角度固定タイプ
- ●質量:約4.2kg
- ●メーカー:日本フォームサービス株式会社
- 製品の詳細は下記にお問い合わせください。
日本フォームサービス株式会社 TEL:03-3636-0011

FFP-NS00WA90
- 98V型
- 86V型
- 75V型
- ●取付方向:横/縦付用
- ●角度調節:角度固定タイプ
- ●質量:約15.3kg
- ●メーカー:日本フォームサービス株式会社
- 製品の詳細は下記にお問い合わせください。
日本フォームサービス株式会社 TEL:03-3636-0011

FFP-NS10WA90
- 98V型(注20)
- 86V型(注20)
- 75V型
- ●取付方向:横/縦付用
- ●角度調節:0、5、10度
- ●質量:約22kg
- ●メーカー:日本フォームサービス株式会社
- 製品の詳細は下記にお問い合わせください。
日本フォームサービス株式会社 TEL:03-3636-0011

天吊金具

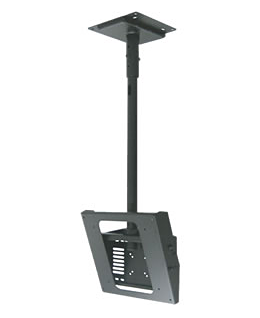

FFP-LCA4-700
- 65V型
- 55V型
- 50V型
- 43V型
- ●ポール長:700mm
- ●取付方向:横/縦付用
- ●角度調節:0、10、20度
- ●質量:約19.5kg
- ●メーカー:日本フォームサービス株式会社
- 製品の詳細は下記にお問い合わせください。
日本フォームサービス株式会社 TEL:03-3636-0011

FFP-LCA4-900
- 65V型
- 55V型
- 50V型
- 43V型
- ●ポール長:900mm
- ●取付方向:横/縦付用
- ●角度調節:0、10、20度
- ●質量:約20.4kg
- ●メーカー:日本フォームサービス株式会社
- 製品の詳細は下記にお問い合わせください。
日本フォームサービス株式会社 TEL:03-3636-0011

FFP-LCA4-1100
- 65V型
- 55V型
- 50V型
- 43V型
- ●ポール長:1,100mm
- ●取付方向:横/縦付用
- ●角度調節:0、10、20度
- ●質量:約21.3kg
- ●メーカー:日本フォームサービス株式会社
- 製品の詳細は下記にお問い合わせください。
日本フォームサービス株式会社 TEL:03-3636-0011

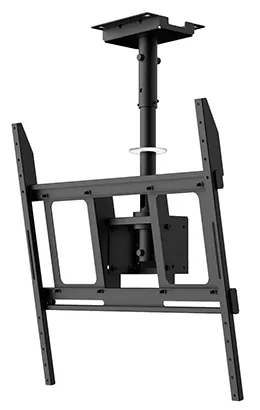

FFP-CB8-700
- 98V型(注21)
- 86V型(注21)
- 75V型
- ●ポール長:700mm
- ●取付方向:縦/横付用
- ●角度調節:角度固定タイプ
- ●質量:約17.0㎏+ポール質量
- ●メーカー:日本フォームサービス株式会社
- 製品の詳細は下記にお問い合わせください。
日本フォームサービス株式会社 TEL:03-3636-0011

FFP-CB8-900
- 98V型(注21)
- 86V型(注21)
- 75V型
- ●ポール長:900mm
- ●取付方向:縦/横付用
- ●角度調節:角度固定タイプ
- ●質量:約17.0㎏+ポール質量
- ●メーカー:日本フォームサービス株式会社
- 製品の詳細は下記にお問い合わせください。
日本フォームサービス株式会社 TEL:03-3636-0011

FFP-CB8-1100
- 98V型(注21)
- 86V型(注21)
- 75V型
- ●ポール長:1,100mm
- ●取付方向:縦/横付用
- ●角度調節:角度固定タイプ
- ●質量:約17.0㎏+ポール質量
- ●メーカー:日本フォームサービス株式会社
- 製品の詳細は下記にお問い合わせください。
日本フォームサービス株式会社 TEL:03-3636-0011

FFP-CB8-1300
- 98V型(注21)
- 86V型(注21)
- 75V型
- ●ポール長:1,300mm
- ●取付方向:縦/横付用
- ●角度調節:角度固定タイプ
- ●質量:約17.0㎏+ポール質量
- ●メーカー:日本フォームサービス株式会社
- 製品の詳細は下記にお問い合わせください。
日本フォームサービス株式会社 TEL:03-3636-0011

FFP-CB8-1500
- 98V型(注21)
- 86V型(注21)
- 75V型
- ●ポール長:1,500mm
- ●取付方向:縦/横付用
- ●角度調節:角度固定タイプ
- ●質量:約17.0㎏+ポール質量
- ●メーカー:日本フォームサービス株式会社
- 製品の詳細は下記にお問い合わせください。
日本フォームサービス株式会社 TEL:03-3636-0011

- (注12)ユーザー自身による再設置(移動)をおこなわないでください。
- (注13)縦設置時はVESA変換金具(FFP-LC864:日本フォームサービス株式会社製)が必要です。
- (注14)縦設置時は棚板を取り付けることができません。
- (注15)縦設置時にモニター支柱の金具がディスプレイの外形よりもはみ出します。
- (注16)縦設置時にカメラ台はディスプレイと干渉するため取り付けできません。
- (注17)横設置時、縦設置時いずれもVESA変換金具(FFP-LC864:日本フォームサービス株式会社製)が必要です。
- (注18)縦設置時は0度~7度の範囲で角度調整してください。
- (注19)横設置時に壁掛け金具を下に寄せて取り付けると金具がディスプレイの外形よりもはみ出します。
- (注20)縦設置時は0度または5度で角度調整してください。
- (注21)ポール700(FFP-C-700:日本フォームサービス株式会社製)を使用する場合は、縦向きに取り付けることはできません。
ダウンロード
インフォメーションディスプレイ PN-Mシリーズ
PN-M982 | PN-M862 | PN-M752 | PN-M652 | PN-M552 | PN-M502 | PN-M432 | |
---|---|---|---|---|---|---|---|
カタログ | PDF:1.38MB | ||||||
取扱説明書 | PDF:12.00MB | PDF:10.60MB | |||||
セットアップマニュアル | PDF:4.95MB | PDF:4.41MB | |||||
外部制御コマンド取扱説明書 Sフォーマット |
PDF:1.10MB | ||||||
外部制御コマンド取扱説明書 Nフォーマット |
PDF:1.02MB | ||||||
セキュア通信によるコマンド制御について取扱説明書 | PDF:1.25MB | ||||||
設置マニュアル (オプションボード) |
PDF:2.64MB | PDF:2.08MB | |||||
仕様書 | PDF:1.67MB | PDF:1.14MB | |||||
寸法図 | PDF:536KB | PDF:564KB | PDF:553KB | PDF:1.26MB | PDF:1.07MB | PDF:1.10MB | PDF:418KB |
CAD姿図 | DXF:3.31MB | DXF:2.41MB | DXF:4.51MB | DXF:1.55MB | DXF:1.32MB | DXF:1.14MB | DXF:416KB |
- | - | - | DWG:1.70MB | DWG:1.45MB | DWG:1.49MB | DWG:456KB | |
組合せ寸法図 | - | - | - | PDF:1.41MB | PDF:2.45MB | PDF:1.10MB | PDF:463KB |
製品画像 | ヨコ:3.11MB | ヨコ:2.46MB | ヨコ:2.04MB | ヨコ:1.25MB | ヨコ:1.10MB | ヨコ:1.02MB | ヨコ:916KB |
タテ:2.66MB | タテ:2.27MB | タテ:1.96MB | タテ:1.49MB | タテ:1.02MB | タテ:958KB | タテ:829KB |
ソフトウェア
SHARP インフォメーションディスプレイダウンローダー | ダウンロードサイトへ |
---|
ディスプレイ機器やサイネージ運営・管理についてお気軽にご相談ください!
関連資料デジタルサイネージ関連
資料ダウンロードのご案内
デジタルサイネージお役立ち資料 まとめてダウンロード
【導入検討ガイド】
【表示機器選定ガイド】
【デジタルサイネージ向けコンテンツ制作ガイド】
-
3つの資料でわかること
- デジタルサイネージの活用や効果、仕組み、導入事例
- 表示機器の種類や選定指針、設置場所に関する配慮、導入事例
- デジタルサイネージに表示するコンテンツの作り方
個別にダウンロードを
ご希望の場合はこちら
-
【導入検討ガイド】
-
【表示機器選定ガイド】
-
【デジタルサイネージ向け
コンテンツ制作ガイド】
NEWいまからはじめるLEDサイネージ/サイネージ用語集

大画面でサイネージを
導入したい方におすすめ

デジタルサイネージ導入に向けて
知っておきたい基本用語をピックアップ
