充実の機能と強固なセキュリティを両立。
多彩なシーンで活用できる新時代のタッチディスプレイ。
- 高精度
赤外線タッチ - Google EDLA
- セキュア設計
- 四辺均一・狭額縁
デザイン - 国際エネルギースター
準拠

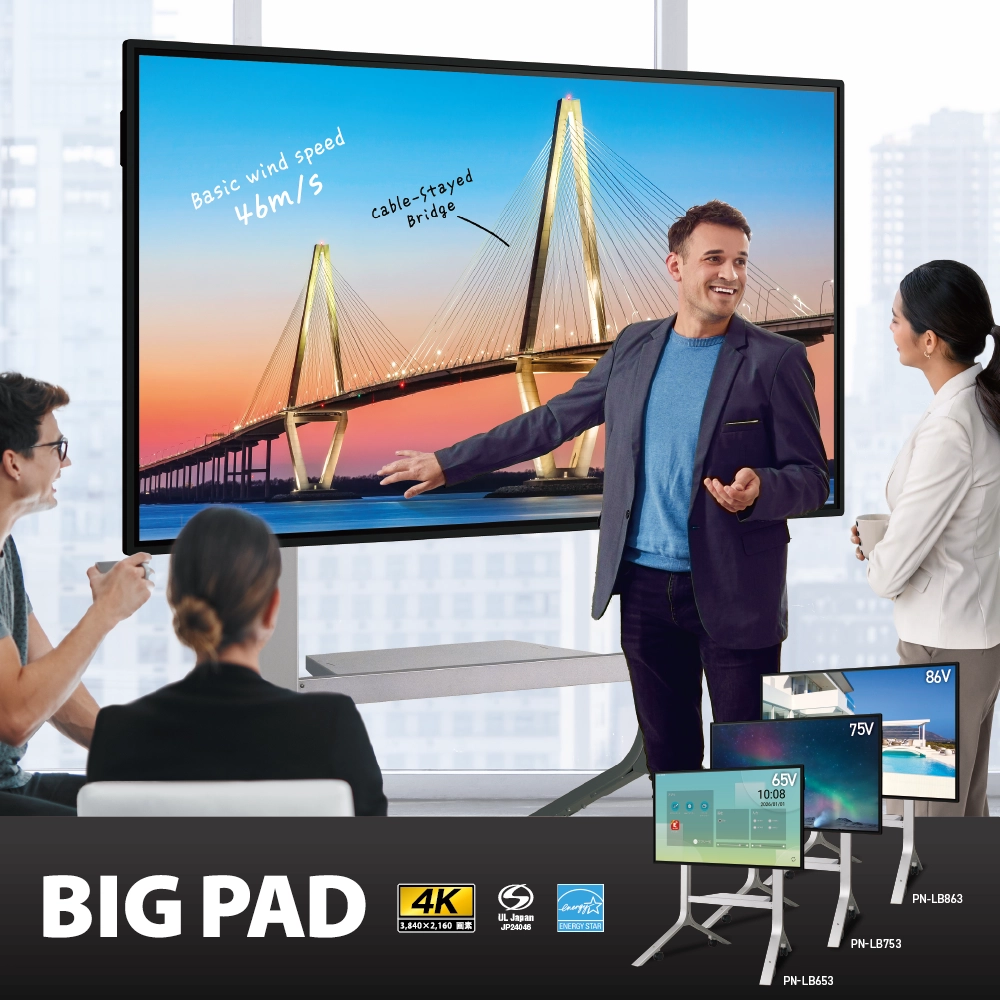

- 電子黒板 BIG PAD

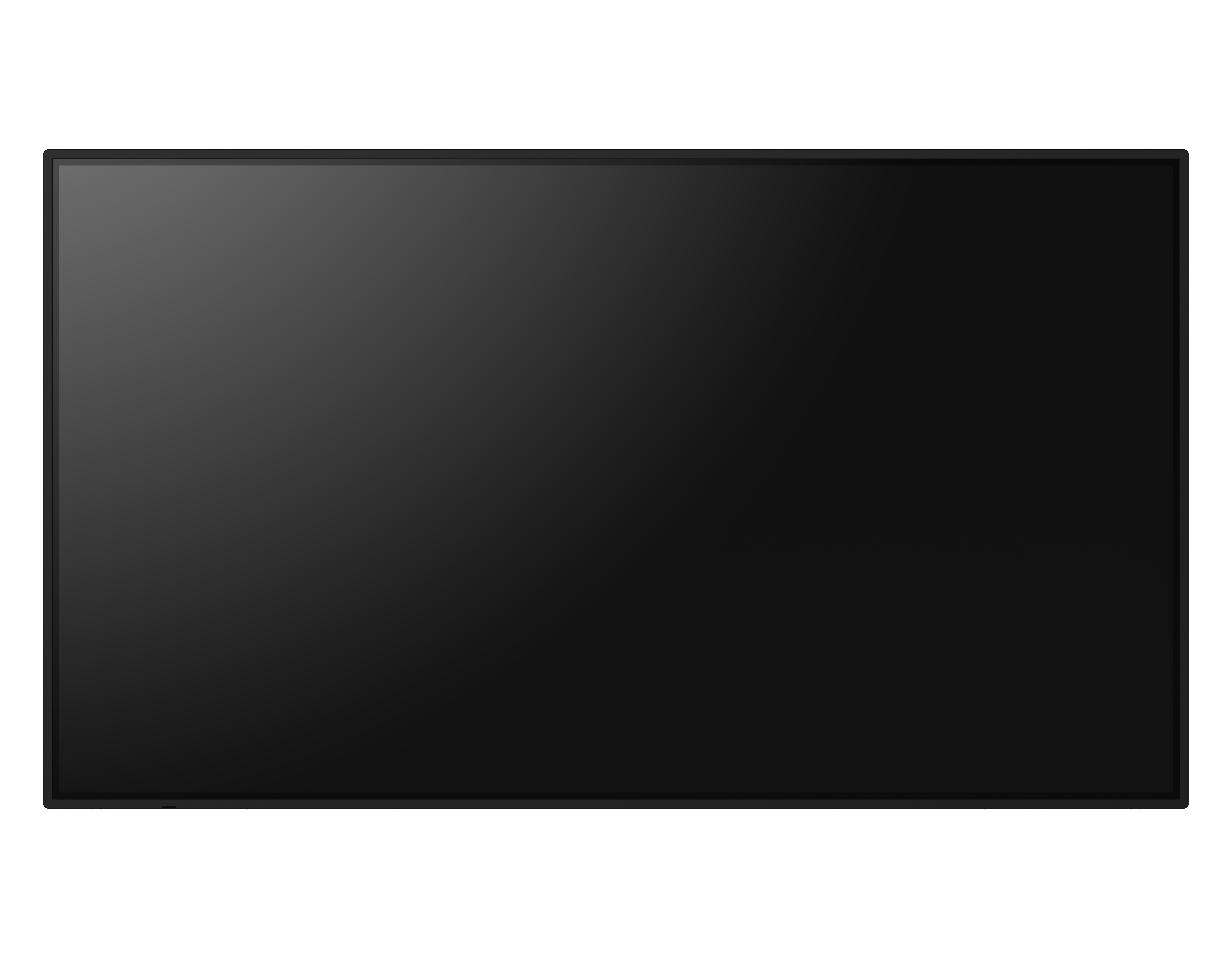

- 86V型 PN-LB863 オープン価格
- 75V型 PN-LB753 オープン価格

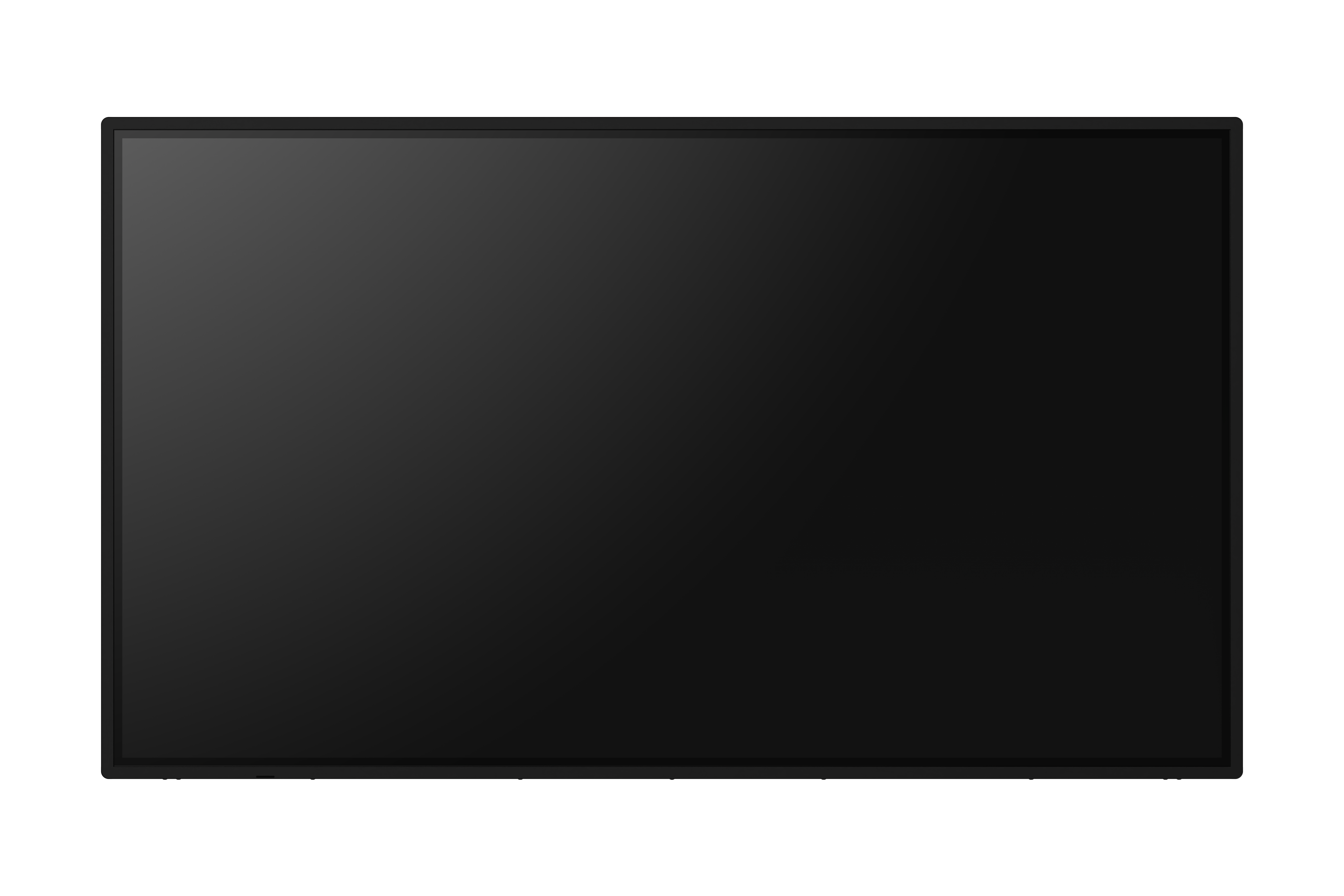

- 65V型 PN-LB653 オープン価格
- （注1）保守パックもご用意しています。「保守パック」（有償）は別途登録が必要です（周辺機器およびソフトウェアは対象外となります）。詳細は業務用ディスプレイ保証サービスをご覧ください。
- HDMI、HDMI High-Definition Multimedia Interface、HDMIのトレードドレスおよびHDMIのロゴは、HDMI Licensing Administrator,Inc.の商標または登録商標です。
主な特長
会議室に、オープンスペースに、学習の場にも。あらゆる場所に最適なスタンダードディスプレイ。
快適なタッチ操作と見やすいディスプレイ
独自のタッチ品質「Pen-on-Paper®」

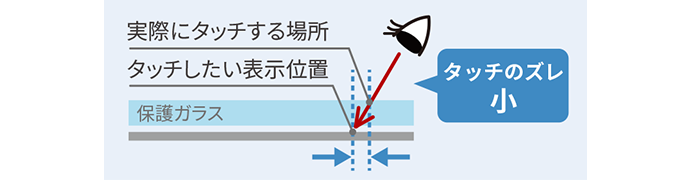

視差レスボンディングの採用により、位置ずれが少なく、意図したポイントにタッチ可能。タッチ位置を素早く検出して、滑らかな書き心地を実現します。

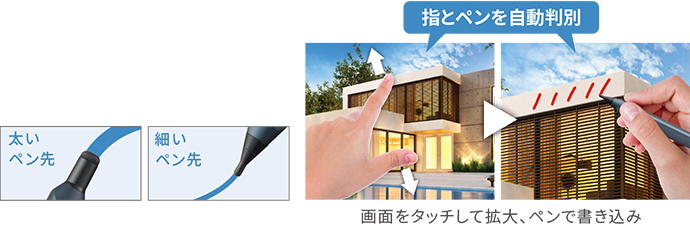

直感的な操作が可能なタッチペン
両端のペン先（太／細）と指を自動で判別して動作を切り換えるので、スムーズに操作できます。タッチペン使用時にペン先のみを検出するパームリジェクションにも対応。

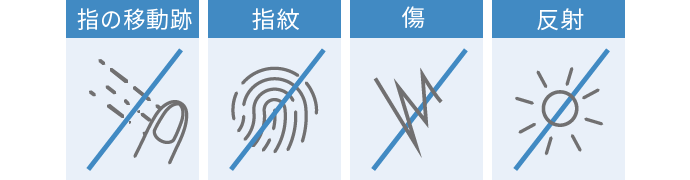

機能性を追求したガラスコーティング
新開発のガラスコーティング技術で、汚れにくく、映り込みをおさえて見やすいディスプレイを実現しています。
明るく見やすい画面と省エネを両立
輝度500cd/m2の明るいディスプレイを採用。明るさセンサーの働きにより、自動で最適な明るさに調整し、目に優しい表示と消費電力の削減を叶えます。
USB Type-C PD100W対応
PCとの接続はUSB Type-Cケーブル1本でOK。100Wの給電能力で、パワフルなノートPCでも充電切れを心配することなく使用できます。
Google EDLA 認証によるスマートな機能性
Android™ならではの豊かな拡張性
Google EDLAの認証を取得し、Google ChromeやGoogle ドライブなどの定番アプリケーションを標準搭載。また必要なAndroid アプリケーションをGoogle Play™ストアからダウンロードできます。Google Workspace for Educationの利用も可能。教育現場への導入もスムーズです。
スマートフォンのような操作性
Android OSを搭載し、使い慣れたスマートフォンやタブレット端末と同じような感覚で、直感的な操作が可能。さらに、画面を分割して複数のアプリケーションや入力映像を同時に表示できます。
BIG PAD単体で便利に使える機能
■画面キャスト（EShare）
ノートPCやタブレットなどの画面をワイヤレスでBIG PADに表示して書き込めます（注）。
- （注）すべての機能を利用するには、端末に専用アプリケーションのインストールが必要です。タッチバックはWindows、macOSが対応しています。
■ブラウジング
各種Webサイトで提供されているサービスをBIG PADで利用できます。
■ホワイトボード
自由に書き込んでディスカッション。透明ボード機能を使えば、表示画面の上から書き込みできます。
■Web会議
スムーズな書き心地で会議を進行できます。
多彩な設置スタイル

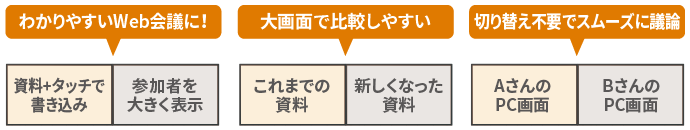

2台隣接設置でスマートなWeb会議を実現
通常の1台設置での利用はもちろん、2台を並べて設置することで広い表示領域と使いやすい操作性を両立。ワンランク上の会議スペースを簡単に実現し、Web会議などの生産性を飛躍的に高めます。

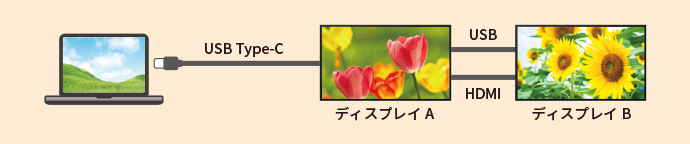

デイジーチェーン対応
USB Type-Cケーブル1本でPCと簡単に接続。ディスプレイ2台への映像出力、タッチ操作、PCへの給電ができるデイジーチェーン接続に対応しています。

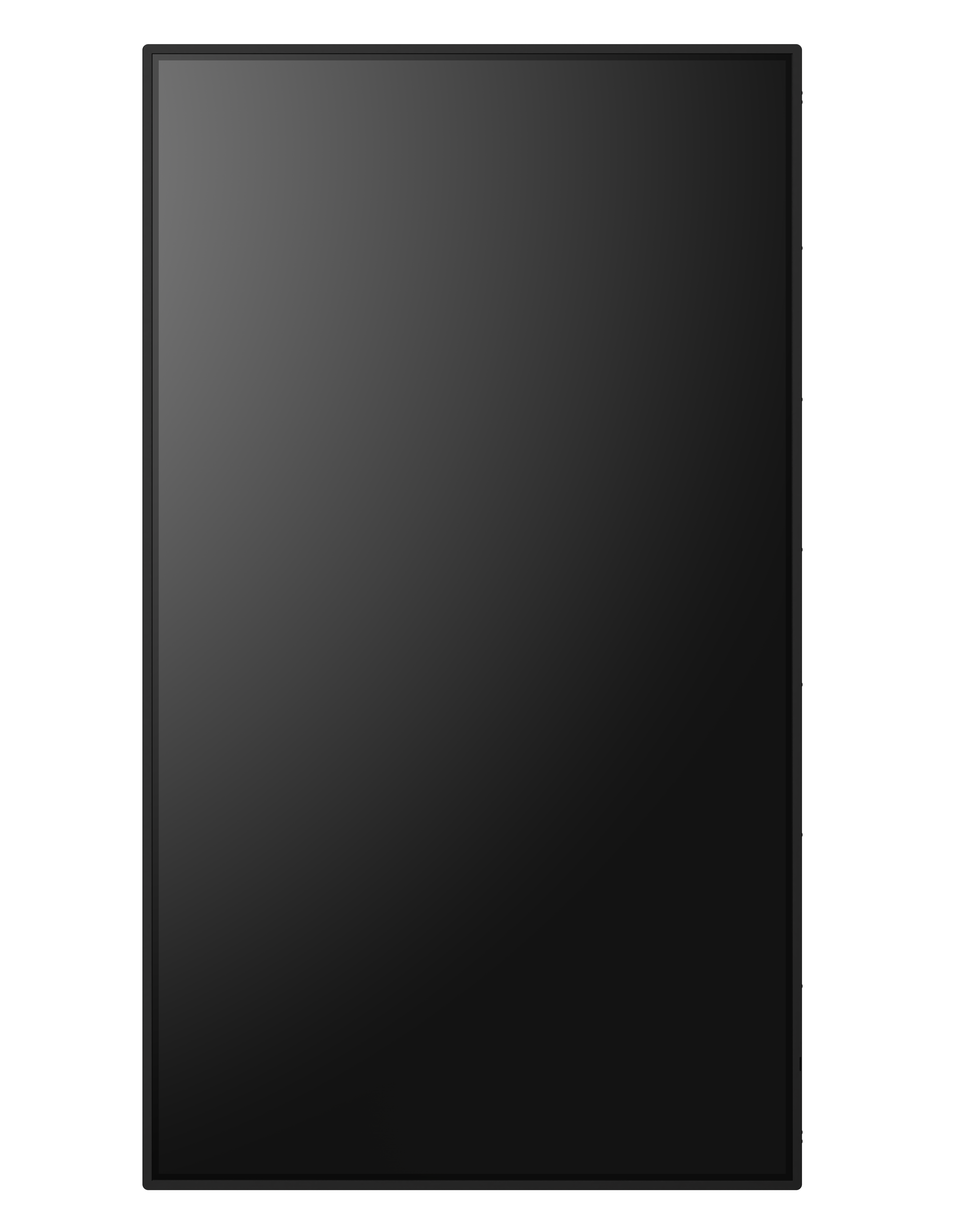

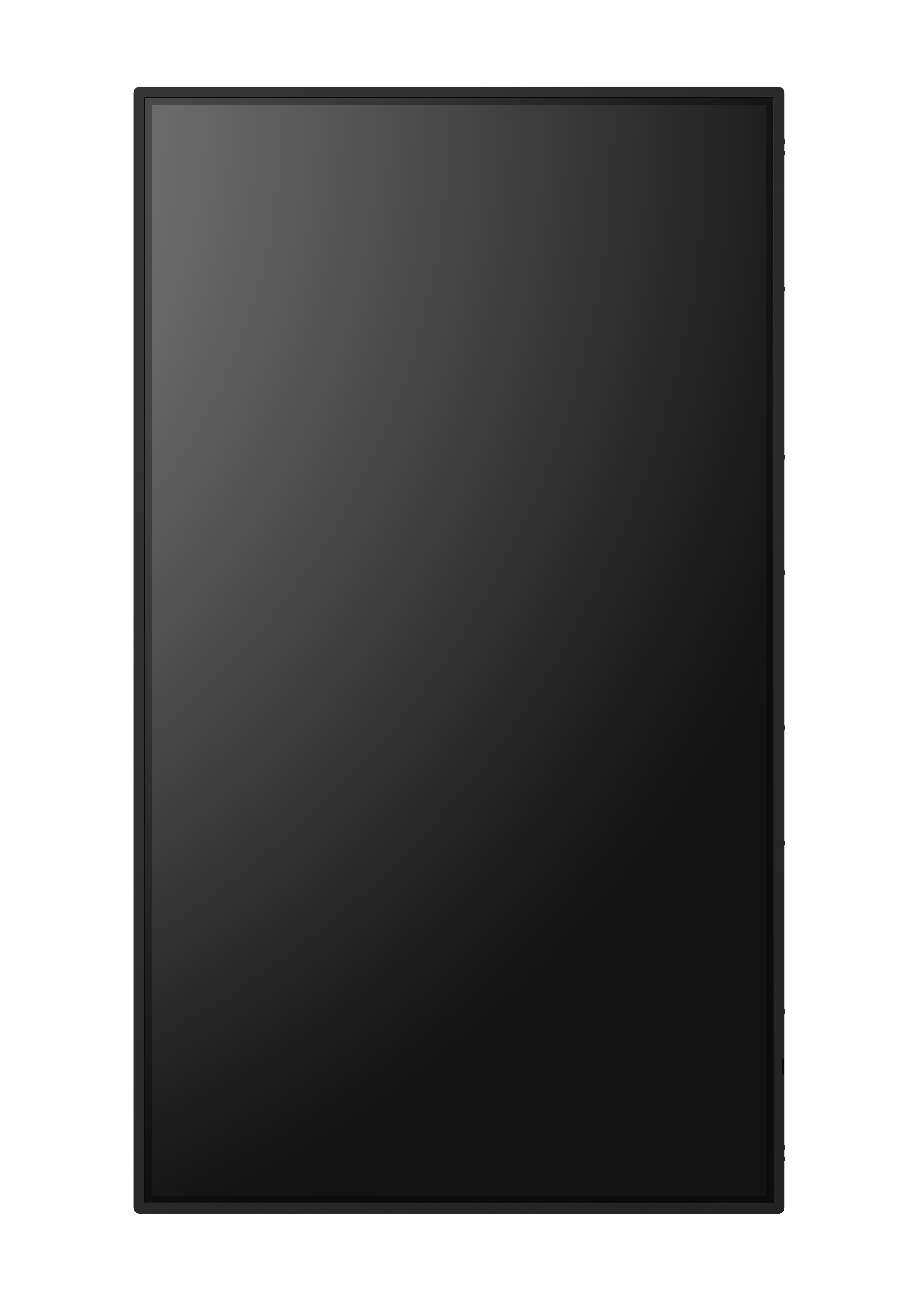

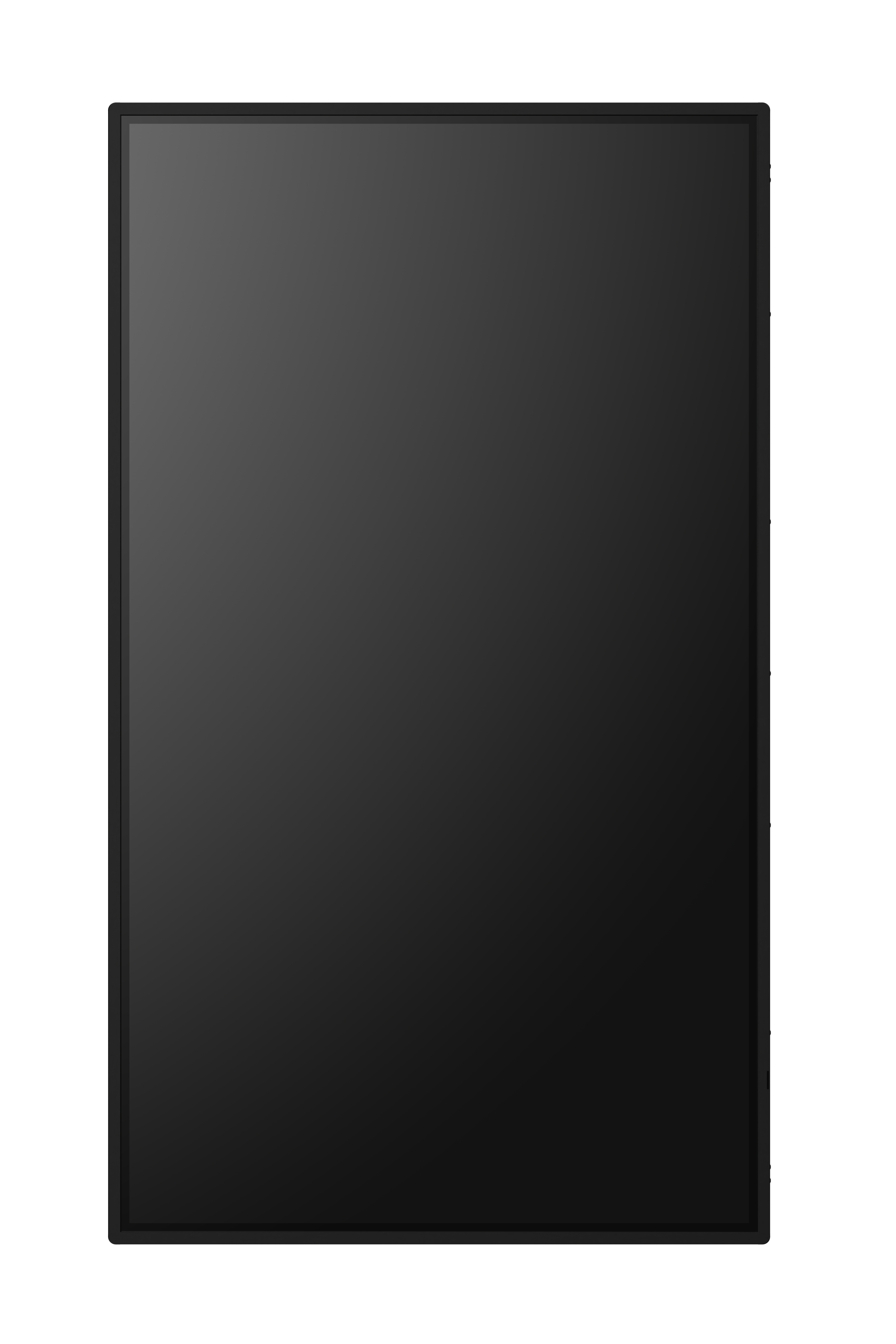

縦置きでタッチサイネージとして利用
コンテンツの向きや設置方法に合わせて、ディスプレイの向きを縦や上向き斜めに変更可能。ショッピングモールなどでタッチサイネージとして運用するなど、活用の幅が広がります。
- ＊縦置きはPN-LB753／LB653、上向き斜め置きはPN-LB653のみ対応。

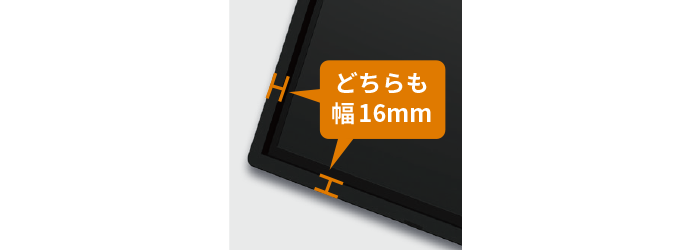

縦置きでも美しい四辺均一のベゼル幅
縦置きしても左右のベゼル幅がそろうことで美しくスマートに見える、四辺均一の狭額縁デザインです。
安心のための強固なセキュリティ対策

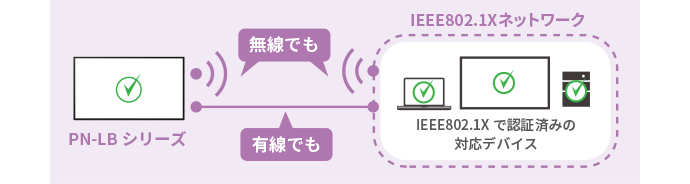

IEEE802.1X（無線／有線）対応
認証された端末のみがアクセスできる、IEEE802.1Xに対応。無線だけでなく有線接続にも対応し、企業内の他の機器と合わせて規格に準拠したセキュアなネットワークを構築できます。

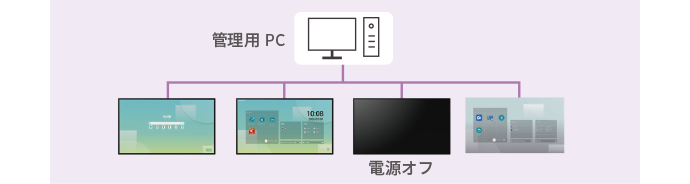

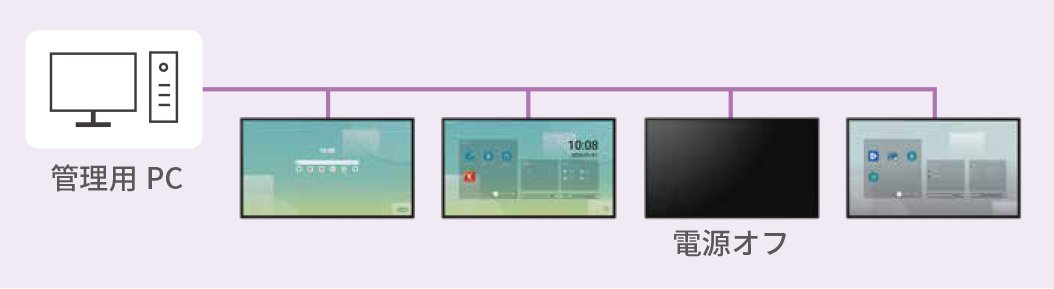

デバイスマネジメント機能
電源のオンオフやソフトウェアのアップデートなど、さまざまな操作を離れた場所からでも一括で管理できます。
- ＊拡張機能は発売後の更新にて提供。一部拡張機能のライセンスは2年目以降有料となります。
SHARP IWBランチャー
よく使う機能にはすぐアクセス、使われたくない機能は簡単に制限できる、独自のランチャーを利用できます。

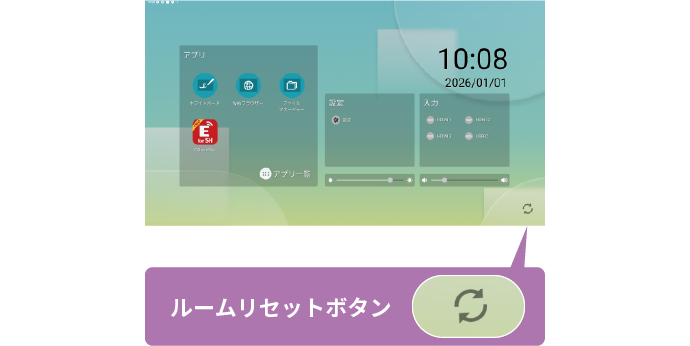

会議後の履歴を消去するルームリセット
会議後にうっかり大事なデータを残してしまわないよう、簡単な操作で履歴を消去できるルームリセット機能を搭載しています。
アプリケーションの起動制御
任意のアプリケーションに対してPINコードによる起動制御を設定可能。重要なアプリケーションは特定の使用者だけが使えるようにしてセキュリティを高められます。
- ＊設定できるPINコードは共通のものです。
定期的なセキュリティアップデート
定期的なセキュリティアップデートおよび1回のOSアップデートを予定。最新の機能とセキュリティを提供します。

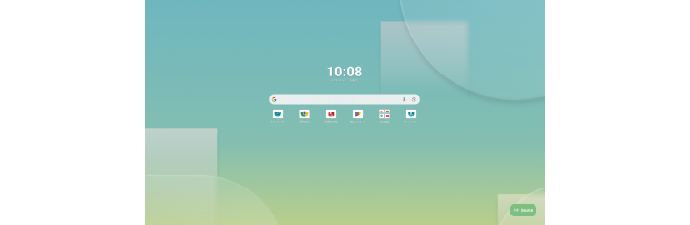

Android非表示モード搭載
シンプルなタッチディスプレイとして使いたい場合などに、Androidメニューを表示せず動作可能。セキュリティ対策としても有用です。
充実の便利機能
スケジュール機能
リモートファームウェアアップデート
（OTAアップデート）対応
HDMI-OUT端子搭載
パワーマネージメント機能
設定値コピー機能（USBメモリー経由）
堅牢性の高い金属筐体
硬度9Hの保護ガラス
スピーカー内蔵（15W＋15W）
Webカメラマウント同梱
人感センサー搭載コントロールキット
PN-KTRC3（オプション）に対応
■同梱ワイヤレスアダプターの無線LAN／Bluetooth®機能について
- 本製品は、電波法に基づく小電力データ通信システムの無線局の無線設備として、技術基準適合証明を受けています。従って、製品を使用する時に、無線局の免許は必要ありません。
- 利用環境について：無線LANが届く範囲は、遮蔽物の材質、設置場所、周囲の電波による影響やデータ転送速度など、使用環境によって通信距離が短くなったり、通信できない場合があります。
■電波干渉に関して
- 本製品に搭載の無線LAN／Bluetooth®機能の周波数帯域は2.4GHz帯または5GHz帯です。2.4GHz帯の周波数では電子レンジなどの産業・科学・医療機器のほか、他の同種無線局、工場の製造ライン等で使用される免許を要する移動体識別用構内無線局、免許を要しない特定小電力無線局、アマチュア無線局など（以下「他の無線局」と略す）が運用されています。
- 本製品の使用前に、近くに「他の無線局」が運用されていないことを確認してください。
- 万が一、本製品と「他の無線局」との間に電波干渉が発生した場合には、使用場所を変えるか、または製品の運用を停止してください。
- その他、何かお困りのことが起きたときは、お買い求め頂いた販売元へお問い合わせください。
■5GHz帯無線LAN機能の使用に関して
- 5GHzの周波数帯においては、5.2GHz/5.3GHz/5.6GHz帯（W52/W53/W56）の帯域を使用することができます。5.2GHz/5.3GHz帯無線LAN（W52/W53）の屋外使用は電波法で禁止されています。
■当機種は「グリーン購入法」適合商品です。
- PN-LB863／LB753／LB653は、2001年4月に施行されたグリーン購入法（国等による環境物品等の調達の推進等に関する法律）が定める基準をクリアしている、環境に配慮した商品です。弊社の環境活動については、インターネットホームページにて紹介させていただいております。
- EU RoHS指令（鉛、カドミウム、六価クロム、水銀、特定臭素系難燃剤（PBB・PBDE）、フタル酸エステル類（DEHP・BBP・DBP・DIBP） の使用制限に関するEUの法令）に対応しています。
- 写真は別売の周辺機器を取り付けた状態です。
- 写真はイメージです。
- 画面はすべてハメコミ合成です。
- 本製品は屋内専用です。
- システム構築には、別途、ハードウェア、ソフトウェアが必要です。
- シーンおよび画面のイメージ写真は、機能を説明するためのもので、実際の映像ではありません。
- Sマークは、PN-LB863／LB753／LB653にて取得しています。
仕様
仕様一覧
| 形名 | PN-LB863 | PN-LB753 | PN-LB653 | |
|---|---|---|---|---|
| 設置方向 | 横置き | 横置き／縦置き（反時計回り）（注7） | 横置き／縦置き（反時計回り）（注7）／上向き斜め0°～20° | |
| 液晶パネル | 86V型ワイド（対角217.4cm） ADS液晶 |
75V型ワイド（対角189.3cm） ADS液晶 |
65V型ワイド（対角163.9cm） ADS液晶 |
|
| バックライト | LED直下型 | |||
| 最大解像度 | 3,840×2,160ドット | |||
| 最大表示色 | 約10.7億色 | |||
| 画素ピッチ | 水平 0.494×垂直 0.494（mm） | 水平 0.43×垂直 0.43（mm） | 水平 0.372×垂直 0.372（mm） | |
| 輝度（標準値）（注1） | 500cd/m2 | |||
| コントラスト比 （標準値） |
1,200：1 | 1,500：1 | ||
| 視野角 | 左右 178°／上下 178°（コントラスト比≧10） | |||
| 表示画面サイズ | 横 1,895.04×縦 1,065.96（mm） | 横 1,650.24×縦 928.26（mm） | 横 1,428.48×縦 803.52（mm） | |
| 応答速度 | 8ms（Gray to Gray, Ave.） | |||
| タッチパネル | 検出方式 | 赤外線遮断検出方式 | ||
| PC接続端子 | USB 3.2 Gen1 Type-B（1系統）、USB 2.0 Type-C（映像入力共用）（1系統） | |||
| 電源供給 | 本体から供給 | |||
| タッチ操作 | 最大40点マルチタッチ | |||
| タッチペン | ペンの前後を使い分け可能 | |||
| 保護ガラス | 厚さ：約3.2mm、表面AG処理、 表面硬度9H、強度：130cm（注8） | |||
| 入力端子（注2） | HDMI | 3系統（HDCP2.3対応、2160p、CEC対応、ARC対応（注9）） | ||
| USB Type-C | 1系統（HDCP2.3対応、DisplayPort 1.4 Alt mode、USB PD 100W（注10）） | |||
| RS-232C | D-sub9ピン（1系統、クロスタイプ） | |||
| コントロール キット用端子 |
φ3.5mmミニステレオジャック（1系統、コントロールキットPN-KTRC3（オプション）接続用） | |||
| 出力端子（注2） | HDMI | 1系統（ミラーリング出力およびDisplayPort Alt mode入力時MST出力に対応）（注11） | ||
| 音声 | φ3.5mmミニステレオジャック（1系統） | |||
| システム | OS | Android 14 | ||
| CPU | Arm® Cortex® A73x4 + Arm® Cortex® A53x4（オクタコア） | |||
| メモリー | 8GB | |||
| ストレージ | 64GB | |||
| USB端子 | USB 3.2 Gen1 Type-A（2系統）、USB 3.2 Gen1 Type-C（1系統）、USB 2.0 Type-A（2系統） | |||
| LAN端子 | 10BASE-T／100BASE-TX／1000BASE-T（2系統）（IEEE802.1X対応） | |||
| 無線LAN | IEEE802.11ax/ac/n/a/g/b 準拠 暗号化モード：WPA/WPA2-Personal、WPA3-Personal、WPA/WPA2/WPA3-Enterprise |
|||
| Bluetooth® | 5.3準拠 対応プロファイル:A2DP、AVRCP、GATT、HID（注12） | |||
| 拡張スロット（OPS） | 18V、3.6A（別売品での機能拡張時の供給電力） | |||
| スピーカー出力 | 15W+15W | |||
| 設置（ネジM8） | 4点留め（ピッチ800mm×600mm） | 4点留め（ピッチ800mm×400mm） | 4点留め（ピッチ600mm×400mm） | |
| 電源（注3） | AC100-240V、5.8-2.4A、50/60Hz | AC100-240V、4.7-2.0A、50/60Hz | AC100-240V、4.2-1.8A、50/60Hz | |
| 連続稼働時間 | 18時間 | |||
| EMI | VCCI class B | |||
| 消費電力（注4） | 245W | 170W | 140W | |
| 周囲条件 | 使用温度範囲（注5） （注6） | 5°C〜35°C | ||
| 使用湿度範囲（注6） | 20～80％（結露なきこと） | |||
| 外形寸法（ディスプレイ部のみ） （突起部を除く） |
幅 約1,954×奥行 約87×高さ 約1,125（mm） | 幅 約1,708×奥行 約87×高さ 約987（mm） | 幅 約1,487×奥行 約87×高さ 約862（mm） | |
| 質量 | 約60kg | 約48kg | 約35kg | |
| 梱包時寸法（質量） | 幅 約2,135×奥行 約185×高さ 約1,245（mm） （約73kg） |
幅 約1,890×奥行 約185×高さ 約1,102（mm） （約59kg） |
幅 約1,670×奥行 約185×高さ 約980（mm） （約45kg） |
|
| 主な付属品 | AC電源コード（3ピン）（約3m）（注13）、リモコン、リモコン用乾電池（単4×2）、セットアップマニュアル、保証書、ブランクシール（注14）、ケーブルクランプ（3個）、カメラマウント、タッチ用USB A-Bケーブル（約3m）（注15）、タッチペン（2本）、ワイヤレスアダプター、ワイヤレスアダプター盗難防止金具、STBマウント | |||
- （注1）輝度は、入力モードや映像調整の設定などにより変わります。また、輝度は経年により劣化します。一定の輝度を維持するものではありません。また数値は液晶パネルの輝度であり、製品の輝度は450cd/m2です。工場出荷時は明るさ設定値を80（最大100）にしております。
- （注2）パソコンや映像機器との接続には市販の接続用ケーブルをお使いください。接続したすべての機器の動作を保証するものではありません。
- （注3）AC200V（50/60Hz）のコンセントを使用するときは、別売の電源コード（QACCJ1093MPPZ）を使用してください。
- （注4）工場出荷時の設定条件（別売品未装着）。
- （注5）別売品取り付け時の温度条件は、別売品の説明書をご確認ください。別売品を付けると温度範囲が変わる場合があります。
- （注6）接続するコンピューター等の条件も確認し、それらすべてを満たす条件内でご使用ください。
- （注7）縦置きの回転方向は、横置きを前面から見た時の回転方向。
- （注8）ガラス中央に500gの鉄球を落としても割れない距離の目安。
- （注9）ARCはHDMI3のみ対応しています。
- （注10）オプションボードスロット使用時は65W。
- （注11）入力映像が著作権保護で暗号化されている場合、映像を出力することはできません。ホーム画面の出力時はフルHDサイズとなります。ホーム画面を出力する場合は、HDCP対応の外部機器が必要です。
- （注12）Bluetoothヘッドセットのマイクを使用することはできません。HSP／HFPに対応していません。
- （注13）3ピンですので、それに対応したコンセントが必要です。
- （注14）側面のロゴを隠したいときに上から貼り付けてください。
- （注15）タッチパネル部とパソコンを接続するケーブルです。付属のUSBケーブル以外は使用しないでください。USBハブ経由で接続すると正しく認識されない、または動作が不安定になる場合があります。
- ■ VESA:Video Electronics Standards Association
- ■ 数値はおよその値です。
- ● 仕様は一部変わることがあります。
接続機器動作環境
| ハードウェア | USB ポート（2.0 準拠）を有すること |
|---|---|
| OS | Windows 11 |
| macOS v14以降 | |
| ChromeOS |
- ● タッチパネルは、各OSの標準ドライバーで動作します。Macについては、マウスモードでのみ動作します。
対応表示モード
PC系 対応信号表
| 画面解像度 | 水平周波数 （kHz） |
垂直周波数 （Hz） |
ドット周波数 （MHz） |
HDMI | USB-C | ||
|---|---|---|---|---|---|---|---|
| モード1 | モード2 | ||||||
| VESA | 640×480 | 31.5 | 60 | 25.175 | ○ | ○ | ○ |
| 800×600 | 37.9 | 60 | 40 | ○ | ○ | ○ | |
| 1024×768 | 48.4 | 60 | 65 | ○ | ○ | ○ | |
| 1280×960 | 60 | 60 | 108 | ○ | ○ | ○ | |
| 1280×1024 | 64 | 60 | 108 | ○ | ○ | ○ | |
| 1440×900 | 55.9 | 60 | 106.5 | ○ | ○ | ○ | |
| 1680×1050 | 65.3 | 60 | 146.25 | ○ | ○ | ○ | |
| ワイド | 1280×720 | 44.7 | 60 | 74.4 | ○ | ○ | ○ |
| 1920×1080 | 67.5 | 60 | 148.5 | ○ | ○ | ○ | |
| 3840×2160 | 54 | 24 | 297 | ○ | ○ | ○ | |
| 56.25 | 25 | 297 | ○ | ○ | ○ | ||
| 67.5 | 30 | 297 | ○ | ○ | ○ | ||
| 112.5 | 50 | 594 | ○ | － | ○ | ||
| 135 | 60 | 594 | ○ | － | ○ | ||
| 4096×2160（注） | 54 | 24 | 297 | ○ | ○ | ○ | |
| 56 | 25 | 297 | ○ | － | ○ | ||
| 67 | 30 | 297 | ○ | － | ○ | ||
| 112.5 | 50 | 594 | ○ | － | ○ | ||
| 135 | 60 | 594 | ○ | － | ○ | ||
| US TEXT | 720×400 | 31.5 | 70 | 28.3 | ○ | ○ | ○ |
- （注）「1：1」以外では縮小して表示し、「1：1」ではパネルサイズで切り取って表示します。
- ● 接続するコンピューターによっては、上記対応信号であっても正しく表示できない場合があります。
AV系対応信号
| 画面解像度 | 周波数（Hz） | HDMI | |
|---|---|---|---|
| モード1 | モード2 | ||
| 4096×2160p | 24 | ○ | ○ |
| 25 | ○ | － | |
| 30 | ○ | － | |
| 50 | ○ | － | |
| 59.94 | ○ | － | |
| 60 | ○ | － | |
| 3840×2160p | 24 | ○ | ○ |
| 25 | ○ | ○ | |
| 30 | ○ | ○ | |
| 50 | ○ | － | |
| 59.94 | ○ | － | |
| 60 | ○ | － | |
| 1920×1080p | 24 | ○ | ○ |
| 50 | ○ | ○ | |
| 59.94 | ○ | ○ | |
| 60 | ○ | ○ | |
| 1920×1080i | 50 | ○ | ○ |
| 59.94 | ○ | ○ | |
| 60 | ○ | ○ | |
| 1280×720p | 50 | ○ | ○ |
| 59.94 | ○ | ○ | |
| 60 | ○ | ○ | |
| 720×576p | 50 | ○ | ○ |
| 720×480p | 59.94 | ○ | ○ |
| 60 | ○ | ○ | |
| 640×480（VGA） | 59.94 | ○ | ○ |
| 60 | ○ | ○ | |
| 720（1440）×576i | 50 | ○ | ○ |
| 720（1440）×480i | 59.94 | ○ | ○ |
| 60 | ○ | ○ | |
- BIG PADロゴおよびBIG PADはシャープ株式会社の登録商標です。
- HDMI、HDMI High-Definition Multimedia Interface、HDMIのトレードドレスおよびHDMIのロゴは、HDMI Licensing Administrator,Inc.の商標または登録商標です。
- その他、会社名、製品名等の固有名詞は各社の商標または登録商標です。

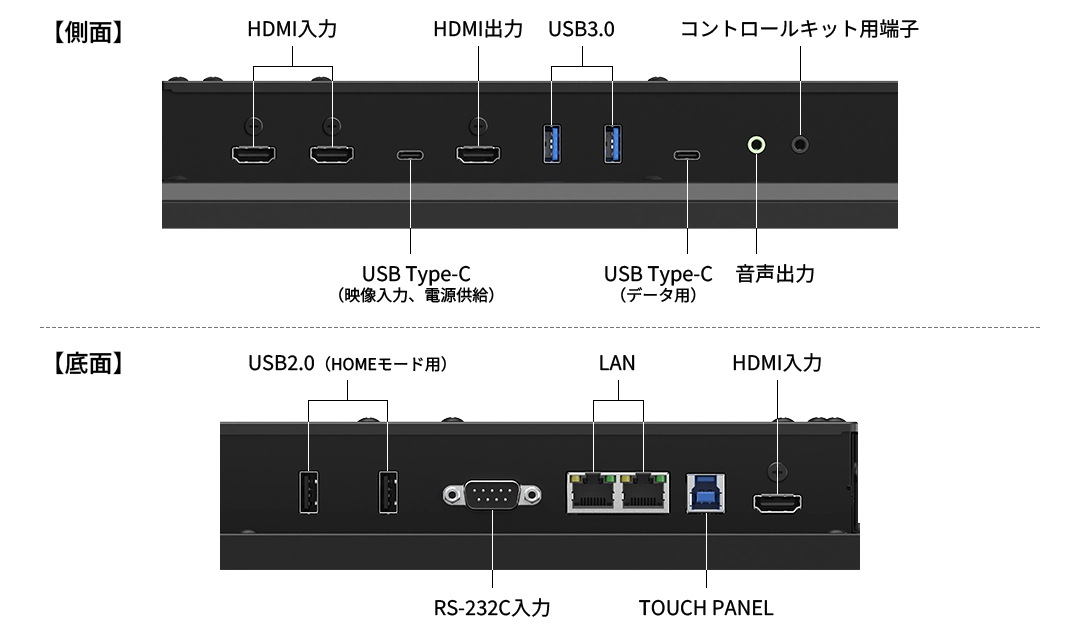

接続端子部
接続端子部
周辺機器
PN-LBシリーズをより効果的にお使いいただけるよう、周辺機器をご用意しています。
- 製品の仕様などの情報は発売時のものです。あらかじめご了承ください。
- すべてオープン価格です。数値はおよその参考値です。（単位：mm）他社製周辺機器については、当該メーカーにお問い合わせください。
カメラ一体型マイクスピーカー
PN-ZCMS1（Zoom Rooms 認定ハードウェア）
- 86V型
- 75V型
- 65V型
- ●対応OS: Windows 10、Windows 11、macOS v11以降
- ●カメラ画素数／視野角：1,200万画素／120°
- ●内蔵マイク数：6
- ●主な機能：デジタルズーム（最大5倍）、オートフレーミング、ノイズリダクション、エコーキャンセル
- ●寸法／質量：幅約462x奥行約93x高さ約76mm／約0.95kg
- ●梱包時寸法／質量：幅約540x奥行約160x高さ約170mm／約2.4kg
- ●主な付属品
リモコン、AC アダプター（DC12V用・約2m）、リチウム電池（リモコン用、CR2032）、 USB ケーブル（約3ｍ）、カメラ取付ネジ＊、レンズキャップ、壁掛け金具 A／B、壁掛け金具用ネジ（4個）、壁掛け金具用アンカー（4個）、取扱説明書、保証書
- ＊カメラ取付ネジは、本機と壁掛け金具 B（付属）の固定用です。他の金具には使用しないでください。
フロアスタンド

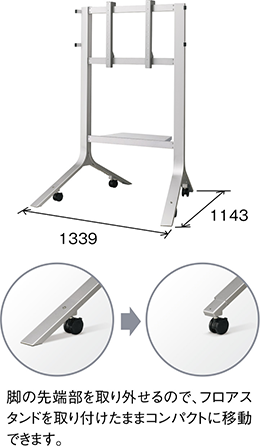

PN-ZS703B
- 86V型
- 75V型
- 65V型
- ●取付方向：横付用
- ●角度調節：0度
- ●高さ調節：3段階
- ●質量：約44kg
- ●梱包時寸法／質量：幅約1,850×奥行約910×高さ約350／約65kg
- ディスプレイ取付時（全高）＊：2,061mm
- ディスプレイ取付時（画面中央高さ）＊：1,499mm
- ＊PN-LB863を取り付けた時の高さです。
- ＊PN-PN-LB863は高さ1段階調整です。

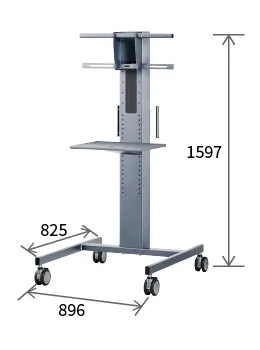

PN-ZS651
- 65V型
- ●取付方向：横／縦付用
- ●角度調節：0度
- ●高さ調節：支柱5段階×支持金具1段階
- ●質量：約31.4kg
- ＊縦向きに設置には別売のピッチ変換金具FFP-LC864が必要です。
- ＊PN-ZP45使用時はACアダプタートレイの取り付けができません。

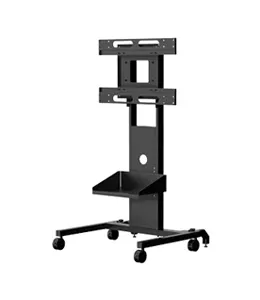

FFP-FL-STAND-864
- 86V型
- 75V型
- 65V型
- ●取付方向：横／縦付用
- ●角度調節：0度
- ●質量：約45kg
-
●メーカー：日本フォームサービス株式会社
製品の詳細は下記にお問い合わせください。
日本フォームサービス株式会社TEL：03-3636-0011
- ＊PN-ZP45使用時はACアダプタートレイの取り付けができません。
壁寄せスタンド
FZS-W90H
- 86V型
- 75V型
- 65V型
- ●取付方向：横／縦付用
- ●角度調節：0度
- ●高さ調整：フリー調整
- ●質量：約65.8kg
-
●メーカー：株式会社共栄商事
製品の詳細は下記にお問い合わせください。
株式会社共栄商事 TEL：03-3719-2411
- ＊PN-LB753は縦向きに取り付けることはできません。
- ＊PN-LB653は縦設置時、セットより金具がはみ出します。
PF1-U3S
- 75V型
- 65V型
- ●取付方向：横／縦付用
- ●角度調節：-15～15度
- ●高さ調整：フリー調整
- ●質量：約65.5kg
-
●メーカー：CHIEF製。取扱は株式会社映像センター
製品の詳細は下記にお問い合わせください。
株式会社映像センター TEL:03-3527-8670（東京）／TEL:06-6836-7827（大阪）
- ＊設置時に床にアンカー固定が必要です。
- ＊本タッチディスプレイは下向き設置には対応していません。
デスクトップスタンド
壁掛け金具
FHW-100
- 86V型
- 75V型
- 65V型
- ●取付方向：横／縦付用
- ●角度調節：-10～0度
- ●質量：約22.1kg
-
●メーカー：株式会社共栄商事
製品の詳細は下記にお問い合わせください。
株式会社共栄商事 TEL：03-3719-2411
- ＊本タッチディスプレイは下向き設置には対応していません。
FFP-NS00WA90
- 86V型
- 75V型
- 65V型
- ●取付方向：横／縦付用、角度調整0度
- ●角度調節：角度固定タイプ
- ●質量：約15.3kg
- メーカー：日本フォームサービス株式会社
製品の詳細は下記にお問い合わせください。
日本フォームサービス株式会社 TEL：03-3636-0011
- ＊PN-LB753／PN-LB653の設置には別売のピッチ変換金具FFP-LC864が必要です。
FFP-SW-T6060LF
- 65V型
- ●取付方向：横／縦付用、角度調整0度
- ●角度調節：角度固定タイプ
- ●質量：約5.1kg
- メーカー：日本フォームサービス株式会社
製品の詳細は下記にお問い合わせください。
日本フォームサービス株式会社 TEL：03-3636-0011

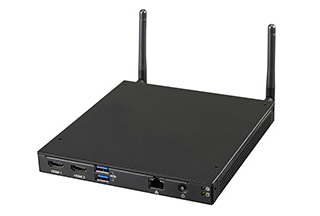

アドバンストコントローラー
PN-ZP45
- 86V型
- 75V型
- 65V型
- ●CPU：インテル®Core™i7-7600U（2コア、2.8GHz）
- ●OS：Windows® 10 IoT Enterprise 2019 LTSC（注1）（注2）（注3）
Windows® 10 IoT Enterprise 2021 LTSC（注1）（注2） - ●ストレージ：SSD 128GB
- ●メモリー：8GB
- ●質量：約1.0kg（本体のみ）
- （注1）組み込み用のWindows® OSを搭載しています。Windows®用のソフトでも、組み込み用OSでは動作しないものや、ライセンス上使用が禁止されているものがあります。使用するソフトウェアが搭載OSで利用可能であることを、あらかじめソフトウェアの製造元または販売元にご確認ください。
- （注2）組み込み用のWindows®のため、Microsoft®ストアアプリは利用できません。
- （注3）在庫限りとなります。お買いあげの販売店、または当社営業窓口にご相談ください。
コントロールキット
ダウンロード
電子黒板 BIG PAD PN-LBシリーズ
| 寸法図 | PN-LB863 | PDF:386KB |
|---|---|---|
| PN-LB753 | PDF:344KB | |
| PN-LB653 | PDF:310KB | |
| CAD姿図 | PN-LB863 | DXF:2.1MB |
| PN-LB753 | DXF:1.8MB | |
| PN-LB653 | DXF:1.7MB | |
| 組合せ寸法図（PN-ZS703B） | PN-LB863 | PDF:116KB |
| PN-LB753 | PDF:163KB | |
| PN-LB653 | PDF:116KB | |
| 組合せ寸法図（PN-ZS651） | PN-LB653 | PDF:93KB |
| 組合せCAD姿図（PN-ZS703B） | PN-LB863 | DXF:862KB |
| PN-LB753 | DXF:1.2MB | |
| PN-LB653 | DXF:1.4MB | |
| 組合せCAD姿図（PN-ZS651） | PN-LB653 |
DXF:592KB |
ソフトウェア
| SHARP インフォメーションディスプレイダウンローダー | ダウンロードサイトへ |
|---|---|
| SHARP ペンソフト | ダウンロードサイトへ |
商品ご理解のために
■商品の保証について
- 保証期間はお買いあげの日から3年間です（ただし、バックライトおよびタッチペンは消耗品ですので、保証の対象になりません）。
- 取扱説明書・本体注意ラベルなどの注意書にしたがった正常な使用状態で、保証期間内に故障した場合には、お買いあげの販売店、または当社が指定するサービス窓口が無料修理いたします。ただし、離島およびこれに準ずる遠隔地への出張修理は、出張に要する実費をいただきます。尚、修理の際の取り外し・再設置に要する費用は、別途お客様負担となります。
- 保証期間中でも修理は有料になることがありますので、保証書をよくお読みください。
■商品ご使用について
- 当製品は日本国内仕様です。海外では使用できません。
- 本機の設置には特殊な技術が必要です。お買いあげの販売店、または弊社営業窓口にご相談ください。お客様ご自身による工事は一切行わないでください。取り付け不備、取り扱いによる事故、損傷については、当社は責任を負いません。
- TFTカラー液晶パネルは、非常に精密度の高い技術で作られておりますが、画面の一部に点灯しない画素や常時点灯する画素が存在する場合があります。また、見る角度によっては、色のムラや明るさのムラが生じる場合がありますが、いずれもタッチディスプレイの動作に影響を与える故障ではありませんので、あらかじめご了承ください。
- 同じ画像を長時間表示させないでください。残像現象が起こる場合があります。残像現象は、動画等を表示することで、徐々に軽減されます。
- 当製品は、各種の画面サイズ切換機能を搭載しています。テレビ番組等ソフトの映像比率と異なるモードを選択した場合、オリジナルの映像と見え方に差が出ます。この点にご留意の上、画面サイズをお選びください。営利目的または公衆に視聴されることを目的として、喫茶店・ホテルなどにおいて画面サイズ切換機能を利用して画面の圧縮、引き伸ばし等を行うと、著作権法上で保護されている著作者の権利を侵害する恐れがありますのでご注意ください。
- ケースに入れて設置するなど周囲の空間の確保が困難な場合や、周囲温度が本体仕様の「使用温度範囲」を超える場所に設置する場合は、ファンを設けるなど、ケース内の温度や周囲温度が本体仕様の「使用温度範囲」になるよう対処してください。詳しくは、弊社営業窓口までお問い合わせください。
- 直射日光やライトなどの強い光が当たる場所で使用しないでください。赤外線を利用したタッチパネルのため、正しく動作しない場合があります。
- V型（86V型など）とは、有効画面の対角寸法を基準とした大きさの目安です。
■製品情報ページについてのご注意
- 製品改良のため仕様の一部を予告なく変更することがあります。また、商品の色調はWebサイトの閲覧環境のため実物と異なる場合もありますので、あらかじめご了承ください。
- 画面はすべてハメコミ合成です。実際の表示とは異なります。
- BIG PADロゴおよびBIG PAD、Pen-on-Paperはシャープ株式会社の登録商標です。
- Windowsは、マイクロソフト グループの企業の商標です。
- Google、Android、Chrome、ChromeOS、およびその他のマークは Google LLCの商標です。
- macOSは、米国およびその他の国で登録されたApple Inc.の商標です。
- HDMI、HDMI High-Definition Multimedia Interface、HDMIのトレードドレスおよびHDMIのロゴは、HDMI Licensing Administrator, Inc.の商標または登録商標です。
- ArmおよびCortexは、米国および他の国におけるArm Limited（またはその子会社）の登録商標または商標です。
- Bluetoothは、Bluetooth SIG, Inc.の登録商標です。
- DisplayPortは、Video ElectronicsStandards Associationの米国その他の国における商標または登録商標です。
- USB Type-CとUSB-CはUSB Implementers Forum,Inc. の商標です。
- その他、会社名、製品名等の固有名詞は各社の商標または登録商標です。
関連資料デジタルサイネージ関連
資料ダウンロードのご案内
デジタルサイネージお役立ち資料 まとめてダウンロード
【導入検討ガイド】
【表示機器選定ガイド】
【デジタルサイネージ向けコンテンツ制作ガイド】
-
3つの資料でわかること
- デジタルサイネージの活用や効果、仕組み、導入事例
- 表示機器の種類や選定指針、設置場所に関する配慮、導入事例
- デジタルサイネージに表示するコンテンツの作り方
個別にダウンロードを
ご希望の場合はこちら
-
【導入検討ガイド】
-
【表示機器選定ガイド】
-
【デジタルサイネージ向け
コンテンツ制作ガイド】
NEWいまからはじめるLEDサイネージ／サイネージ用語集
大画面でサイネージを
導入したい方におすすめ
デジタルサイネージ導入に向けて
知っておきたい基本用語をピックアップ
