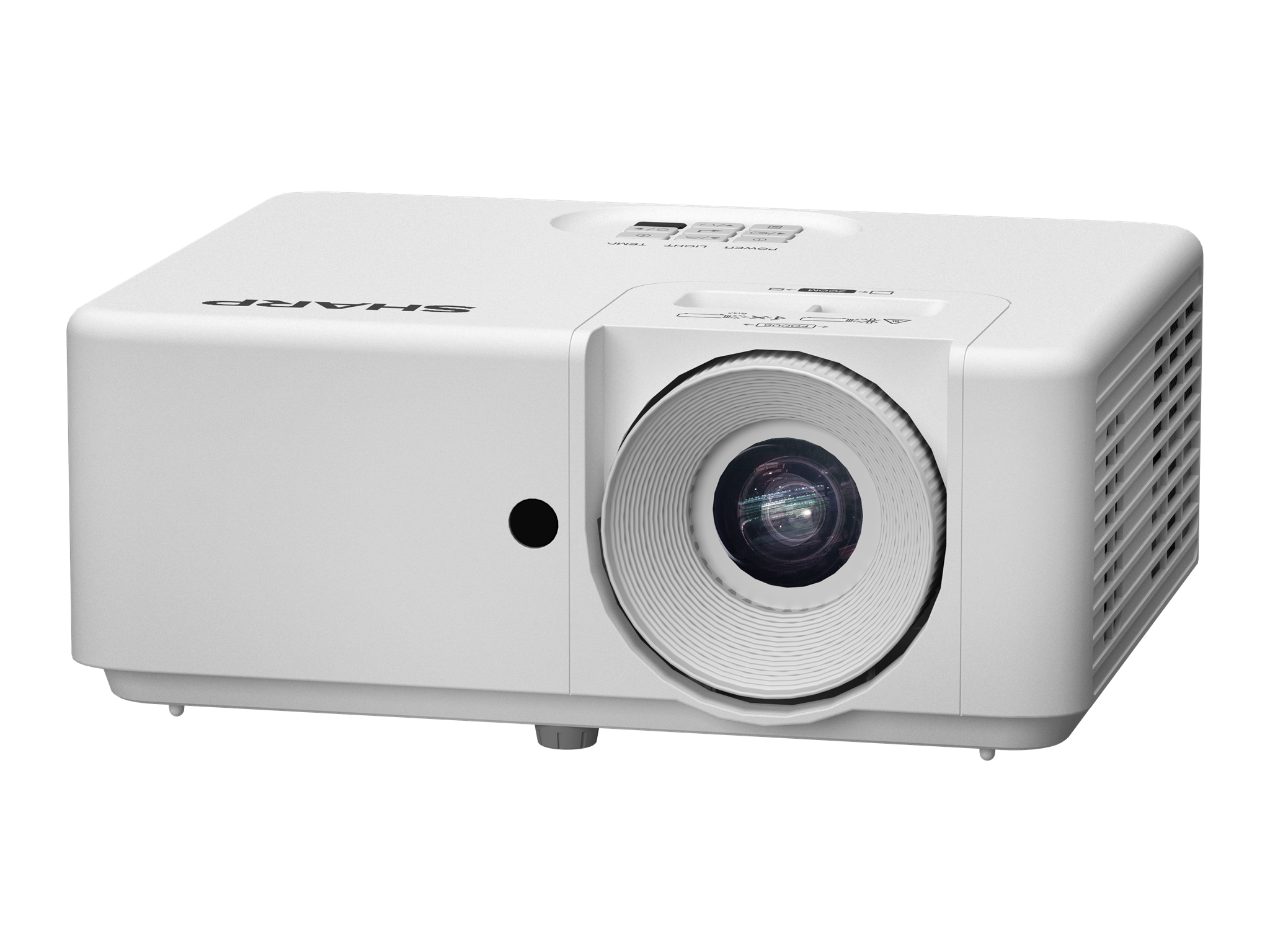

スタンダードモデル
仕様表・端子部
形名 | XP-M421W-W | XP-M401H-W | ||
---|---|---|---|---|
方式 | 単板DLP®方式/カラーフィルタ回転による色分離 | |||
表示解像度 | WXGA(1,280×800) | Full HD(1,920×1,080) | ||
パネル | サイズ(アスペクト比) | 0.65型DLP®チップ (アスペクト比16:10) |
0.65型DLP®チップ (アスペクト比16:9) |
|
画素数(注1) | 1,024,000画素 (1,280×800ドット) |
2,073,600画素 (1,920×1,080ドット) |
||
明るさ(注2) | 4,200lm (高輝度モード時) 3,600lm (プレゼンテーションモード時) |
4,000lm (高輝度モード時) 3,400lm (プレゼンテーションモード時) |
||
投写レンズ | ズーム/フォーカス | 手動ズーム(1.3倍)/ 手動フォーカス |
手動ズーム(1.27倍)/ 手動フォーカス |
|
投写距離比 | 1.19-1.54:1 | 1.16-1.47:1 | ||
F(Wide-Tele)/f値 | F=2.43~2.78/f=16.90~21.61mm | F=2.45~2.78/f=17.31~21.61mm | ||
レンズシフト | 非対応 | |||
光源 | レーザーダイオード | |||
光源交換時期(目安)(注3) | 14,000時間(高輝度モード時) 20,000時間(プレゼンテーションモード時) |
|||
画面サイズ | 30~313型 | 31~312型 | ||
色再現性 | 10ビットカラープロセッシング (約10億7,000万色) | |||
コントラスト比 | 50,000:1(注4) | |||
最大表示解像度(注5) | デジタル | 1,920×1,200 | 4,096×2,160 | |
走査周波数 | 水平 | デジタル | 15~140kHz | |
垂直 | デジタル | 24~120Hz | ||
台形歪み補正機能(注6) (水平/垂直) |
水平±30度/垂直±30度 | |||
インターフェース | 映像入力 | HDMI×2 | ||
音声出力 | ステレオミニジャック×1 | |||
コントロール 端子 |
RS-232C(D-Sub9ピン)×1 | |||
USB | USB タイプA×1 電源供給 DC5.0V/1.5A | |||
スピーカー出力 | 8W モノラルスピーカー内蔵 | |||
使用環境 | 動作温度/動作湿度 | 0~40℃/20~80%(ただし結露しないこと) | ||
保存温度/保存湿度 | -10~50℃/20~80%(ただし結露しないこと) | |||
動作高度 | 0~3,000m | |||
電源 | AC 100V 50/60Hz | |||
定格入力電流 | 3.5A | |||
騒音値(注7) | 高輝度モード時:36dB(エコモード時 32dB) プレゼンテーションモード時:32dB(エコモード時 26dB) |
|||
消費電力 | ライト モード |
ノーマル時 | 195W | |
エコモード時 | 150W | |||
スタンバイ モード |
ネットワーク 有効時 |
|||
ネットワーク 無効時 |
0.5W以下 | |||
外形寸法 | 突起部含まず | 278(幅)×216(奥行)×108.5(高さ)mm | ||
突起部含む | 278(幅)×216(奥行)×115.5(高さ)mm | |||
質量 | 3.0kg | |||
梱包状態 | 寸法 | 400(幅)×155(奥行)×280(高さ)mm | ||
質量 | 4.6kg | |||
主な付属品 | リモコン、単4形乾電池(リモコン用)2本、 電源コード(1.8m:AC100V国内仕様、3ピン(注8))、ACアダプター、 HDMIケーブル、レンズキャップ、レンズキャップ用ストラップ1本、重要なお知らせ、クイックスタートガイド、保証書 |
- (注1)
有効画素数は99.99%です。
- (注2)
出荷時における本製品全体の平均的な値を示しており、JIS X6911:2021データプロジェクターの仕様書様式にそって記載しています。 測定方法、測定条件については、附属書Bに基づいています。 プリセットモードが高輝度モード、ライト調整が100%のときの明るさです。 ライトモードをエコモードにすると明るさが低下します。また、映像設定で他のモードを選択すると明るさが低下します。
- (注3)
保証時間ではありません。光源より先に修理・部品交換が必要になる場合があります。
- (注4)
ライトモードでダイナミックブラックまたは消費電力100%を設定時の数値です。
- (注5)
パネル解像度を超える入力信号では、入力信号そのままの解像度では表示されません。
- (注6)
電気的な補正をおこなっているため、輝度の低下や画質の劣化が現れる場合があります。
- (注7)
使用環境(外気温度、使用高度)に応じた冷却ファンの制御により、環境に応じて動作音が大きくなる場合があります。
- (注8)
3ピンですので、それに対応したコンセントが必要です。
- ①HDMI IN 1 / 2
- ②RS-232C
- ③USB(DC5V/1.5A)
- ④音声出力
- ⑤電源接続端子
投写距離と
スクリーンサイズ
01XP-M421W-W
スクリーンサイズ (横×縦)m |
投写距離L( m ) | 寸法H( cm ) | |
---|---|---|---|
ワイド | テレ | ||
30型(0.6×0.4) | 0.97 | 5.0 | |
40型(0.9×0.5) | 1.00 | 1.30 | 6.7 |
60型(1.3×0.8) | 1.51 | 1.96 | 10.0 |
80型(1.7×1.1) | 2.02 | 2.63 | 13.4 |
100型(2.2×1.3) | 2.54 | 3.29 | 16.7 |
120型(2.6×1.6) | 3.05 | 3.96 | 20.0 |
150型(3.2×2.0) | 3.81 | 4.96 | 25.0 |
180型(3.9×2.4) | 4.58 | 5.96 | 30.0 |
200型(4.3×2.7) | 5.09 | 6.62 | 33.4 |
240型(5.2×3.2) | 6.11 | 7.95 | 40.1 |
270型(5.8×3.6) | 6.88 | 45.1 | |
300型(6.5×4.0) | 7.65 | 50.1 |
※ 画面比 16:10
※ 表の値は計測値のため、誤差が生じる場合があります。
※フォーカス性能を維持できる保証範囲は39~117型です
02XP-M401H-W
スクリーンサイズ (横×縦)m |
投写距離L( m ) | 寸法H( cm ) | |
---|---|---|---|
ワイド | テレ | ||
40型(0.9×0.5) | 1.01 | 1.27 | 8.0 |
60型(1.3×0.7) | 1.52 | 1.92 | 12.0 |
80型(1.8×1.0) | 2.03 | 2.57 | 15.9 |
100型(2.2×1.2) | 2.55 | 3.22 | 19.9 |
120型(2.7×1.5) | 3.06 | 3.87 | 23.9 |
150型(3.3×1.9) | 3.83 | 4.85 | 29.9 |
180型(4.0×2.2) | 4.60 | 5.83 | 35.9 |
200型(4.4×2.5) | 5.11 | 6.48 | 39.8 |
240型(5.3×3.0) | 6.14 | 7.78 | 47.8 |
270型(6.0×3.4) | 6.91 | 53.8 | |
300型(6.6×3.7) | 7.68 | 59.8 |
※ 画面比 16:9
※ 表の値は計測値のため、誤差が生じる場合があります。
※ フォーカス性能を維持できる保証範囲は40~117型です。
対応解像度
信号名 | 解像度 | アスペクト比 | 垂直走査周波数 (Hz) | 適応機種 | |
---|---|---|---|---|---|
XP-M401H-W | XP-M421W-W | ||||
VGA | 640×480 | 4:3 | 60/120 | ||
SVGA | 800×600 | 4:3 | 60/72/85/120 | ||
SVGA | 832×624 | 4:3 | 75 | ||
XGA | 1024×768 | 4:3 | 50/60/70/75/85/120 | ||
Mac 21 インチ | 1152×870 | 約4:3 | 75 | ||
SDTV(480I) | 720×480 | 16:9/4:3 | 60 | ||
SDTV(480P) | 720×480 | 16:9/4:3 | 60 | ||
SDTV(576I) | 720×576 | 16:11 | 50 | ||
SDTV(576P) | 720×576 | 16:11 | 50 | ||
WSVGA | 1024×600 | 約16:10 | 60 | ||
HDTV(720p) | 1280×720 | 16:9 | 50/60 | ||
WXGA | 1280×768 | 15:9 | 60/75/85 | ||
WXGA | 1280×800 | 16:10 | 60/120 | ||
WXGA | 1366×768 | 16:9 | 60 | ||
WXGA+ | 1440×900 | 16:10 | 60 | ||
SXGA | 1280×1024 | 5:4 | 60/75/85 | ||
SXGA+ | 1400×1050 | 4:3 | 60 | ||
UXGA | 1600×1200 | 4:3 | 60 | ||
HDTV(1080I) | 1920×1080 | 16:9 | 50/60 | ||
HDTV(1080p) | 1920×1080 | 16:9 | 24/30/50/60 | ||
HDTV(1080p) | 1920×1080 | 16:9 | 120 | ||
WUXGA | 1920×1200 (注9) | 16:10 | 60 | ||
UHD(2160p) | 3840×2160 | 16:9 | 24/25/30/50(注10) /60(注10) |
||
4K2K(2160p) | 4096×2160 | 約17:9 | 24/25(注10) /30(注10) /50(注10) /60(注10) |
- (注9)
1920 × 1200 @60Hz は RB (Reduced Blanking) のみをサポートします。
- (注10)
XP-M401H-WのHDMI1 入力端子のUHD/4K2K タイミングのみをサポートします。
