スタンダードモデル
仕様表・端子部
| 形名 | XP-E501U-W | ||
|---|---|---|---|
| 方式 | 3原色液晶シャッタ投映方式 | ||
| 表示解像度 | WUXGA（1,920×1,200） | ||
| パネル | サイズ（アスペクト比） | 0.64型（16.3mm）×3枚（アスペクト比16:10） | |
| 画素数（注1） | 2,304,000画素（1,920×1,200ドット） | ||
| 明るさ（注2） | 5,300lm（センター）／5,000lm | ||
| 投写レンズ | ズーム／フォーカス | 手動ズーム／手動フォーカス | |
| 投写距離比 | 1.35～1.64:1 | ||
| F（Wide-Tele）／f値 | F=1.61～1.76／f=19.1～23.0mm | ||
| レンズシフト | 非対応 | ||
| 光源 | レーザーダイオード＋蛍光体 | ||
| 輝度半減時期（目安）（注3） | 20,000時間 | ||
| 画面サイズ | 30～300型 | ||
| 色再現性 | 10ビットカラープロセッシング（約10億7,000万色） | ||
| コントラスト比（注4） | 3,000,000:1（ダイナミックコントラスト「オン」時） | ||
| 最大表示解像度（注5） | デジタル | 3,840×2,160 | |
| 走査周波数 | 水平 | デジタル | 15～100kHz |
| 垂直 | デジタル | 24～85Hz | |
| 台形歪み補正機能（水平／垂直）（注6） | 水平±30度／垂直±30度 | ||
| インターフェース | 映像入力 | HDMI×2 | |
| 音声出力 | ステレオミニジャック×1 | ||
| コントロール端子 | RS-232C（D-Sub9ピン）×1、RJ-45×1 | ||
| USB | USBタイプA×1 電源供給 5.0V／1.5A、 タイプB×1（サービス用） |
||
| スピーカー出力 | 16W モノラルスピーカー内蔵 | ||
| 使用環境 | 動作温度／動作湿度 | 0～45℃（注7）／20～80％（ただし、結露しないこと） | |
| 保存温度／保存湿度 | -10～50℃／10～85％（ただし、結露しないこと） | ||
| 動作高度 | 0～3,000m | ||
| 電源 | AC100V 50／60Hz | ||
| 定格入力電流 | 3.3A | ||
| 騒音値 | 29～39dB | ||
| 消費電力 | 動作時 | 330W（AC100V-120V） | |
| スタンバイ モード |
ノーマル時 | 0.37W（AC100V-120V） | |
| ネットワーク スタンバイ時 |
0.82W（AC100V-120V） | ||
| 外形寸法 | 突起部含まず | 約390（幅）×約294（奥行）×約116（高さ）mm | |
| 突起部含む | 約390（幅）×約294（奥行）×約128（高さ）mm | ||
| 質量 | 約5.0kg | ||
| 梱包状態 | 寸法 | 約492（幅）×約443（奥行）×約239（高さ）mm | |
| 質量 | 約8.0kg | ||
| 主な付属品 | リモコン、単4形アルカリ乾電池（リモコン用）2本、 電源コード（3.0m：AC100V国内仕様アース付き）、 クイックスタートガイド、重要なお知らせ、保証書 |
||
- （注1）
有効画素数は99.99%です。
- （注2）
出荷時における本製品全体の平均的な値を示しており、JIS X6911：2021データプロジェクターの仕様書様式にそって記載しています。測定方法、測定条件については、附属書Bに基づいています。ピクチャーモードが「高輝度モード」、ライトモードが「ノーマル：100％」のときの明るさです。他のモードを選択すると明るさが多少低下します。また、明るさは使用環境温度が約33℃のときを目安にしていますが、使用環境等により異なります。
- （注3）
保証時間ではありません。光源より先に修理・部品交換が必要になる場合があります。
- （注4）
ダイナミックコントラストが「モード2」、または「モード3」でライトモードが「ノーマル」のとき。
- （注5）
表示解像度を超える入力信号では、入力信号そのままの解像度では表示されません。
- （注6）
電気的な補正を行っているため、輝度の低下や画質の劣化が現れる場合があります。
- （注7）
使用環境温度が高いと、本機の保護機能により、自動的に光源の輝度（明るさ）が低下することがあります。さらに温度が上がると自動的に電源が切れることがあります。
-

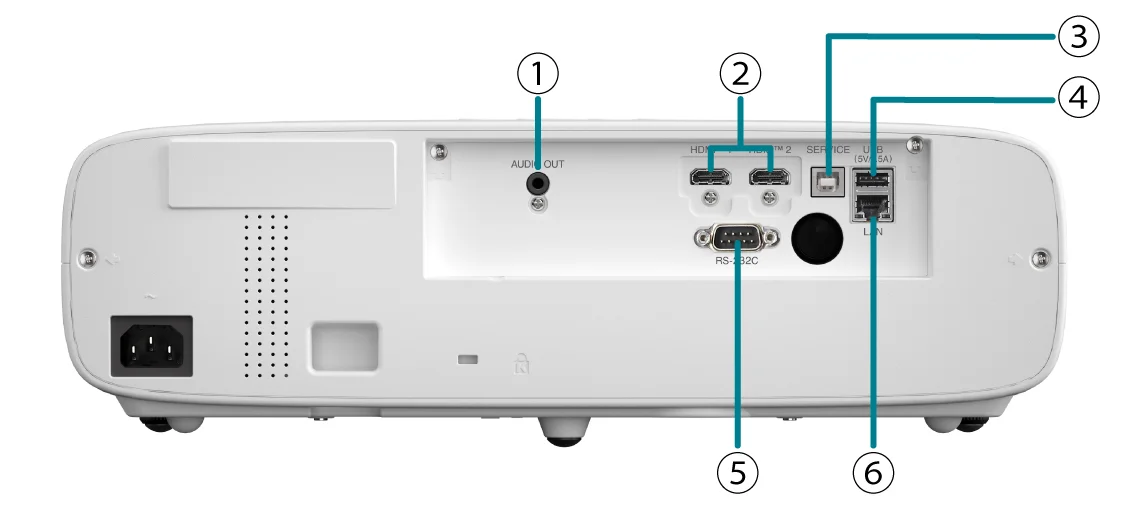

①AUDIO OUT
音声出力端子（ステレオ・ミニ）
-
②HDMI IN 1／2
HDMI1入力端子／HDMI2入力端子
-
③サービス専用
サービス専用端子（USB タイプB）
-
④USB-A
USBポート（USB タイプA）
-
⑤RS-232C
RS-232C端子（D-Sub 9ピン）
-
⑥LAN（RJ-45）
LANポート（RJ-45）

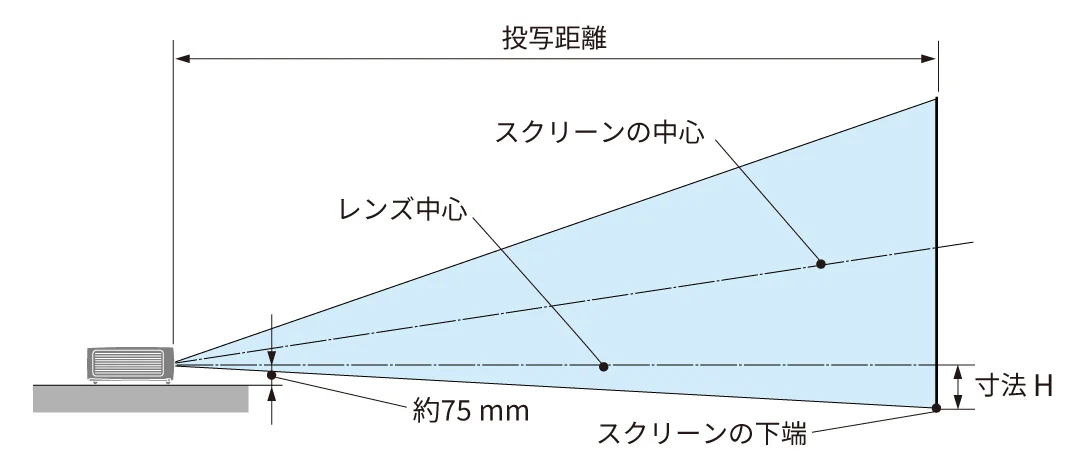

投写距離
| スクリーンサイズ （横×縦）m |
投写距離（m） | 寸法H（cm） | |
|---|---|---|---|
| ワイド | テレ | ||
| 30型（0.6×0.4） | 0.86 | 1.04 | 4.2 |
| 40型（0.9×0.5） | 1.15 | 1.40 | 5.5 |
| 60型（1.3×0.8） | 1.74 | 2.11 | 8.3 |
| 80型（1.7×1.1） | 2.33 | 2.82 | 11.1 |
| 100型（2.2×1.3） | 2.92 | 3.53 | 13.9 |
| 120型（2.6×1.6） | 3.51 | 4.24 | 16.6 |
| 150型（3.2×2.0） | 4.40 | 5.31 | 20.8 |
| 200型（4.3×2.7） | 5.87 | 7.09 | 27.7 |
| 250型（5.4×3.4） | 7.35 | 8.87 | 34.7 |
| 300型（6.5×4.0） | 8.82 | 10.65 | 41.6 |
- ※
画面比 16:10
- ※
表の値は簡易計算値のため、誤差が生じる場合があります。
- 寸法H：
レンズの中心からスクリーン下端までの高さ（チルトフットを縮めた状態）
商品ご理解のために
商品の保証について
- 保証期間はお買いあげの日から3年間です（ただし、有寿命部品、消耗品、添付品は除く）。
- 取扱説明書・本体注意ラベルなどの注意書にしたがった正常な使用状態 で、保証期間内に故障した場合には、お買いあげの販売店、または当社が指定するサービス窓口が無料修理いたします。 ただし、持込修理の対象商品を直接メーカーへ送付した場合の送付料等はお客様の負担となります。また、出張修理等をおこなった場合には、出張料はお客様負担となります。 なお、修理の際の取り外し・再設置に要する費用は、別途お客様負担となります。
- 保証期間中でも修理は有料になることがありますので、保証書をよくお読みください。
商品ご使用について
- 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読みください。
- 当製品は日本国内仕様です。海外では使用できません。
- 電源を切ったときは、一時的に本体が高温になることがあります。
- 投写中は、本機やコンセントから電源コードを抜かないでください。故障の原因となります。
- 投写中および冷却ファンの回転中に、AC電源を切断しないでください。故障の原因となることがあります。
- 温度や湿度が急激に変化する環境での使用、保存は避けてください。（本体仕様の「使用環境」になるよう対処してください）
- 天吊り設置には特殊な技術が必要です。必ず専門取り付け工事業者にご依頼ください。お客様ご自身による工事は一切しないでください。取り付け不備、取り扱いによる事故、損傷については、当社は責任を負いません。
製品情報ページについてのご注意
- 製品改良のため仕様の一部を予告なく変更することがあります。また、商品の色調は画面表示のため実物と異なる場合もありますので、あらかじめご了承ください。
- 写真はイメージです。
- 画面はハメコミ合成です。シーンおよび画面のイメージ写真は、機能を説明するためのもので、実際の映像ではありません。
- ViewLightは、シャープディスプレイソリューションズ株式会社の登録商標です。
- HDMI、HDMI High-Definition Multimedia Interface、HDMIのトレードドレスおよび HDMIのロゴは、HDMI Licensing Administrator, Inc.の商標または登録商標です。
- その他、会社名、製品名等の固有名詞は各社の商標または登録商標です。
- プロジェクターのレンズをのぞかないでください。
動作中は強い光が投写されていますので、視力障害の原因となります。
またレンズ近くでのレーザー光への露光は、やけどを引き起こす可能性があります。
特にお子様には注意してください。
-
- 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読みください。
- 表示された正しい電源・電圧でお使いください。
- 水、湿気、湯気、ほこり、油煙等の多い場所に設置しないでください。
火災、感電、故障などの原因となることがあります。 - 本装置は、JIS C 6802:2018規格とIEC 60825-1:2014規格でクラス1に分類されています。
