シャープマーケティングジャパン株式会社
プロフェッショナルモデル
仕様表
| 形名 | XP-A175U-B XP-A175U-W |
XP-A155U-B XP-A155U-W |
||
|---|---|---|---|---|
| 方式 | 3原色液晶シャッタ投映方式 | |||
| 表示解像度 | WUXGA（1,920×1,200） | |||
| パネル | サイズ（アスペクト比） | 1.0型（25.4mm）×3枚（アスペクト比16:10） | ||
| 画素数（注1） | 2,304,000画素（1,920×1,200ドット） | |||
| 明るさ（注2） | 16,000lm／ 17,000lm（センター） |
14,000lm／ 15,000lm（センター） |
||
| 投写レンズ | ズーム／フォーカス | （レンズユニットにより異なります）オプションレンズについてはこちら | ||
| 投写距離比 | ||||
| F（Wide-Tele）／f値 | ||||
| レンズシフト | ||||
| 光源 | レーザーダイオード＋蛍光体 | |||
| 輝度半減時期（目安）（注3） | 25,000時間 | |||
| 画面サイズ（投写距離） | 60～500型（レンズユニットにより異なります）投写距離はこちら | |||
| 色再現性 | 10ビットカラープロセッシング（約10億7,000万色） | |||
| コントラスト比 | 3,000,000:1（ダイナミックコントラスト「オン」時） | |||
| 最大表示解像度（注4） | デジタル | 4,096×2,160 | ||
| 走査周波数 | 水平 | デジタル | 15kHz、24～153kHz | |
| 垂直 | デジタル | 24、25、30、48Hz、50～85Hz、100、120Hz | ||
| 台形歪み補正機能（水平／垂直）（注5） | 水平±40度／垂直±30度 | |||
| インターフェース | 映像入力／出力 | 入力：HDMI×2、SDI(BNC)×1、HDBaseT×1／ 出力：HDBaseT×1 |
||
| 音声出力 | ステレオミニジャック×1 | |||
| コントロール端子 | RS-232C（D-Sub9ピン）×1、RJ-45×1、 ステレオミニジャック（リモート端子）×1 |
|||
| USB | USBタイプA×1、電源供給5.0V／1.4A | |||
| スピーカー出力 |  |
|||
| 使用環境 | 動作温度／動作湿度 | 0～45℃／20～80％（ただし、結露しないこと） | ||
| 保存温度／保存湿度 | -10～50℃／20～80％（ただし、結露しないこと） | |||
| 動作高度 | 0～3,650m | |||
| 電源 | AC100V～240V 50／60Hz | |||
| 定格入力電流 | 12.8A | 11.6A | ||
| 騒音値（注6） | 37～43dB | 35～39dB | ||
| 消費電力 | 動作時 | 最大 | 1,030W | 895W |
| 静音時 | 920W | 805W | ||
| スタンバイ モード時 |
最大 | 24W | ||
| ネットワーク 有効時 |
0.70W | |||
| ネットワーク 無効時 |
0.16W | |||
| 外形寸法 | 突起部含まず | 約599（幅）×約490（奥行）×約230（高さ）mm | ||
| 突起部含む | 約599（幅）×約490（奥行）×約238（高さ）mm | |||
| 質量 | 約28.7kg（レンズユニット含まず） | |||
| 梱包状態 | 寸法 | 約735（幅）×約629（奥行）×約382（高さ）mm | ||
| 質量 | 約36.0kg | |||
| 主な付属品 | リモコン、単4形アルカリ乾電池（リモコン用）2本、 電源コード（3.0m：AC100V国内仕様アース付き、 3ピン（注7））、電源コードストッパー、 クイックスタートガイド、重要なお知らせ、保証書 |
|||
- （注1）
有効画素数は99.99%です。
- （注2）
出荷時における本製品全体の平均的な値を示しており、JIS X6911：2021データプロジェクターの仕様書様式にそって記載しています。測定方法、測定条件については、附属書Bに基づいています。別売のレンズユニットXP-53ZL、XP-54ZL、XP-56ZLを装備し、基準ライトモードが「ノーマル」で基準ライト調整が「100」、プリセットが「高輝度モード」のときの明るさです。ライト調整をすると明るさが低下します。また、プリセットで他のモードを選択すると明るさが多少低下します。
- （注3）
保証時間ではありません。光源より先に修理・部品交換が必要になる場合があります。
- （注4）
表示解像度を超える入力信号では、入力信号そのままの解像度では表示されません。
- （注5）
電気的な補正をおこなっているため、輝度の低下や画質の劣化が現れる場合があります。
- （注6）
使用環境（外気温度、使用高度）に応じた冷却ファンの制御により、環境に応じて動作音が大きくなる場合があります。
- （注7）
3ピンですので、それに対応したコンセントが必要です。
-

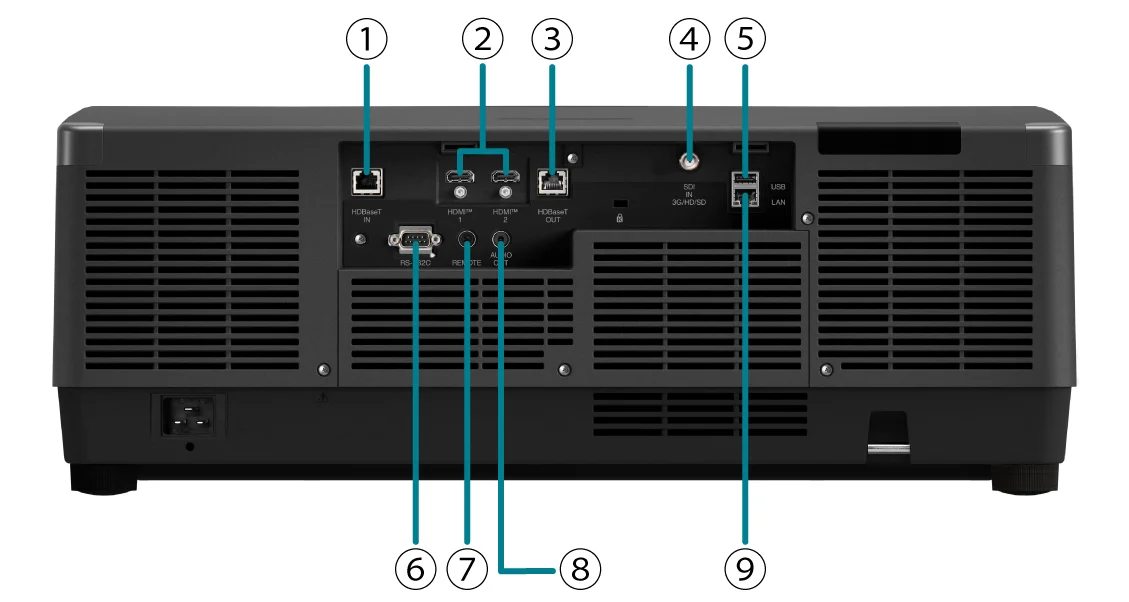

①HDBaseT IN
HDBaseT入力ポート（RJ-45）
-
②HDMI 1／2
HDMI1入力端子／HDMI2入力端子
-
③HDBaseT OUT
HDBaseT出力ポート（RJ-45）
-
④SDI IN
SDI入力端子（BNC）
-
⑤USB-A
USBポート（USB タイプA）
-
⑥RS-232C
RS-232C端子（D-Sub 9ピン）
-
⑦REMOTE
リモコン端子（ステレオ・ミニ）
-
⑧AUDIO OUT
音声出力端子（ステレオ・ミニ）
-
⑨LAN
LANポート（RJ-45）
オプションレンズについて
調整機能（電動レンズシフト・電動ズーム・キャリブレーション・ホームポジション）とレンズメモリーは、全てのモデルで対応しています。（注8）
| 形名 | XP-51ZL／ NP51ZL |
XP-52ZL／ NP52ZL |
XP-53ZL／ NP53ZL |
XP-54ZL／ NP54ZL |
XP-55ZL／ NP55ZL |
XP-56ZL／ NP56ZL |
|
|---|---|---|---|---|---|---|---|
| レンズタイプ | 短焦点ズーム | 標準ズーム | 長焦点ズーム | ||||
| ズーム比 | 1.23 | 1.34 | 1.45 | 1.62 | 1.99 | 1.9 | |
| 投写距離比（注9） | 0.53～ 0.65：1 |
0.65～ 0.87：1 |
0.86～ 1.25：1 |
1.24～ 2.01：1 |
1.98～ 3.95：1 |
3.95～ 7.51：1 |
|
| F値 （ワイドーテレ） |
1.94～2.20 | 1.84～2.25 | 1.80～2.24 | 1.80～2.24 | 1.84～2.58 | 1.85～2.41 | |
| f値 | 12.0～14.6mm | 14.4～19.1mm | 19.0～27.6mm | 27.7～44.3mm | 43.8～86.0mm | 86.2～164.8mm | |
| スクリーンサイズ | 60～500型 | ||||||
| 投写距離（注10） | 0.7～7.3m | 0.8～9.5m | 1.1～13.7m | 1.6～21.9m | 2.5～43.0m | 5.2～79.8m | |
| 質量 | 約5.3kg | 約5.2kg | 約5.1kg | 約4.1kg | 約5.0kg | 約4.6kg | |
| レンズシフト／ ズーム |
電動 | ||||||
| 中央フォーカス | 電動 | ||||||
| 周辺フォーカス | 電動 | |
|||||
- ※
オプションレンズは別売です。NPで始まるレンズの製造元：シャープディスプレイソリューションズ株式会社
- ※
表の値は計測値のため、誤差が生じる場合があります。
- （注8）
NP54ZL／XP-54ZL・NP55ZL／XP-55ZL・NP56ZL／XP-56ZLは、キャリブレーションとレンズメモリー機能のうち「周辺フォーカス」は除きます。
- （注9）
スクリーンへの投写距離：スクリーンの横幅寸法
- （注10）
投写レンズユニット中心から投写画面までの距離
投写距離
| スクリーン サイズ （横×縦）m |
投写距離（m） | |||||
|---|---|---|---|---|---|---|
| XP-51ZL／ NP51ZL |
XP-52ZL／ NP52ZL |
XP-53ZL／ NP53ZL |
XP-54ZL／ NP54ZL |
XP-55ZL／ NP55ZL |
XP-56ZL／ NP56ZL |
|
| 60型 （1.3×0.8） |
0.66～0.82 | 0.81～1.10 | 1.09～1.60 | 1.57～2.57 | 2.53～5.05 | 5.24～9.85 |
| 80型 （1.7×1.1） |
0.90～1.11 | 1.10～1.48 | 1.47～2.15 | 2.12～3.45 | 3.38～6.77 | 6.88～13.03 |
| 100型 （2.2×1.3） |
1.14～1.41 | 1.39～1.87 | 1.84～2.71 | 2.67～4.33 | 4.25～8.50 | 8.52～16.21 |
| 120型 （2.6×1.6） |
1.38～1.70 | 1.68～2.25 | 2.22～3.26 | 3.22～5.21 | 5.13～10.22 | 10.17～19.39 |
| 150型 （3.2×2.0） |
1.74～2.14 | 2.11～2.82 | 2.79～4.08 | 4.05～6.53 | 6.44～12.80 | 12.63～24.16 |
| 200型 （4.3×2.7） |
2.35～2.87 | 2.84～3.78 | 3.73～5.46 | 5.43～8.73 | 8.63～17.11 | 16.73～32.11 |
| 240型 （5.2×3.2） |
2.83～3.45 | 3.41～4.55 | 4.49～6.56 | 6.53～10.50 | 10.38～20.56 | 20.02～38.47 |
| 300型 （6.5×4.0） |
3.55～4.33 | 4.28～5.70 | 5.62～8.21 | 8.18～13.14 | 13.00～25.73 | 24.95～48.01 |
| 400型 （8.6×5.4） |
4.76～5.79 | 5.73～7.61 | 7.51～10.97 | 10.93～17.54 | 17.34～34.34 | 33.16～63.92 |
| 500型 （10.8×6.7） |
5.96～7.25 | 7.17～9.53 | 9.40～13.72 | 13.69～21.95 | 21.75～42.96 | 41.37～79.82 |
- ※
画面比 16:10
- ※
表の値は簡易計算値のため、誤差が生じる場合はあります。

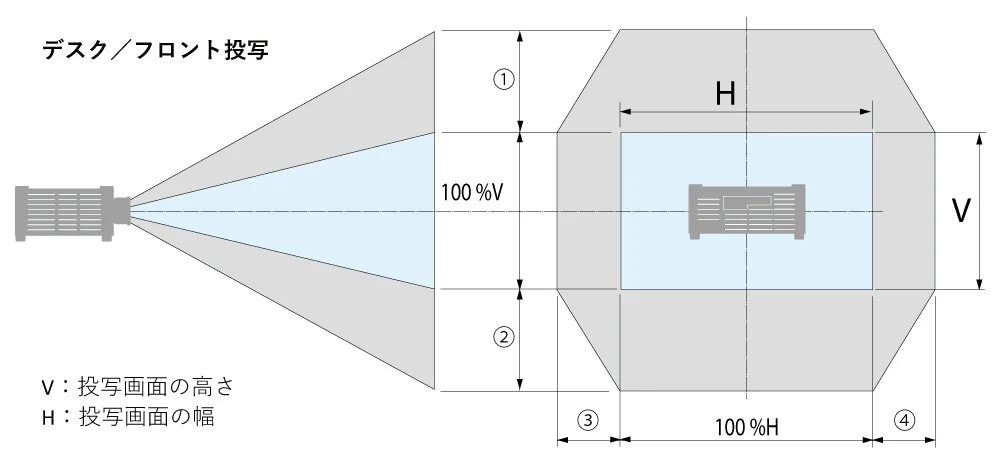

レンズシフト範囲
| 形名 | XP-51ZL／ NP51ZL |
XP-52ZL／ NP52ZL |
XP-53ZL／ NP53ZL |
XP-54ZL／ NP54ZL |
XP-55ZL／ NP55ZL |
XP-56ZL／ NP56ZL |
|
|---|---|---|---|---|---|---|---|
| 図の番号 | ①② | 50％V | 55％V | 65％V | |||
| ③④ | 20％H | 25％H | |||||
- ※
天吊り／フロント投写もレンズシフト範囲は同じです。
ダウンロード
| XP-A175U-B XP-A175U-W |
XP-A155U-B XP-A155U-W |
|
|---|---|---|
| 取扱説明書 |
PDF（2.74 MB） |
|
| クイックスタートガイド |
PDF（618 KB） |
|
| 設置説明書 |
PDF（7.36 MB） |
|
| 別売品についてのお知らせ |
PDF（113 KB） |
|
| 共通ASCII コントロールコマンド リファレンスマニュアル |
PDF（355 KB） |
|
| コントロールコマンド 認証手続仕様書 |
PDF（323 KB） |
|
| コントロールコマンド・ リファレンスマニュアル |
PDF（1.43 MB） |
|
| 仕様表・三面図 |
PDF（783 KB） |
|
商品ご理解のために
商品の保証について
- 保証期間はお買いあげの日から3年間です（ただし、有寿命部品、消耗品、添付品は除く）。
- 取扱説明書・本体注意ラベルなどの注意書にしたがった正常な使用状態 で、保証期間内に故障した場合には、お買いあげの販売店、または当社が指定するサービス窓口が無料修理いたします。 ただし、持込修理の対象商品を直接メーカーへ送付した場合の送付料等はお客様の負担となります。また、出張修理等をおこなった場合には、出張料はお客様負担となります。 なお、修理の際の取り外し・再設置に要する費用は、別途お客様負担となります。
- 保証期間中でも修理は有料になることがありますので、保証書をよくお読みください。
商品ご使用について
- 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読みください。
- 当製品は日本国内仕様です。海外では使用できません。
- 電源を切ったときは、一時的に本体が高温になることがあります。
- 投写中は、本機やコンセントから電源コードを抜かないでください。故障の原因となります。
- 投写中および冷却ファンの回転中に、AC電源を切断しないでください。故障の原因となることがあります。
- 温度や湿度が急激に変化する環境での使用、保存は避けてください。（本体仕様の「使用環境」になるよう対処してください）
- 天吊り設置には特殊な技術が必要です。必ず専門取り付け工事業者にご依頼ください。お客様ご自身による工事は一切しないでください。取り付け不備、取り扱いによる事故、損傷については、当社は責任を負いません。
グリーン購入法適合商品
- グリーン購入法は、国等の公共機関が率先して環境負荷の少ない製品やサービスを調達することを定めた法律で2001年4月に施行されました。XP-A175U-B／A175U-W／A155U-B／A155U-Wは、グリーン購入法に基づく「環境物品等の調達の推進に関する基本方針」に適合したグリーン購入適合商品です。
製品情報ページについてのご注意
- 製品改良のため仕様の一部を予告なく変更することがあります。また、商品の色調は画面表示のため実物と異なる場合もありますので、あらかじめご了承ください。
- 写真はイメージです。
- ViewLightは、シャープディスプレイソリューションズ株式会社の登録商標です。
- HDBaseTは、HDBaseT Allianceの商標です。
- HDMI、HDMI High-Definition Multimedia Interface、HDMIのトレードドレスおよび HDMIのロゴは、HDMI Licensing Administrator, Inc.の商標または登録商標です。
- その他、会社名、製品名等の固有名詞は各社の商標または登録商標です。
- プロジェクターのレンズをのぞかないでください。
動作中は強い光が投写されていますので、視力障害の原因となります。
またレンズ近くでのレーザー光への露光は、やけどを引き起こす可能性があります。
特にお子様には注意してください。
-
- 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読みください。
- 表示された正しい電源・電圧でお使いください。
- 水、湿気、湯気、ほこり、油煙等の多い場所に設置しないでください。
火災、感電、故障などの原因となることがあります。 - 本装置は、JIS C 6802:2018規格とIEC 60825-1:2014規格でクラス1に分類されています。
