プロフェッショナルモデル
仕様表
| 形名 | XP-A201U-B | |||
|---|---|---|---|---|
| 方式 | 3原色液晶シャッタ投映方式 | |||
| 表示解像度 | WUXGA（1,920x1,200） | |||
| パネル | サイズ（アスペクト比） | 1.0型（25.4mm）×3枚（アスペクト比16:10） | ||
| 画素数（注1） | 2,304,000画素（1,920×1,200ドット） | |||
| 明るさ（注2） | 20,000lm（AC200V-240V） 12,000lm（AC100V-130V） |
|||
| 投写レンズ | ズーム／フォーカス | 電動ズーム／電動フォーカス | ||
| 投写距離比 | （レンズユニットにより異なります） オプションレンズについてはこちら | |||
| F（Wide-Tele）／f値 | ||||
| レンズシフト | ||||
| 光源 | レーザーダイオード＋蛍光体 | |||
| 輝度半減時期（目安）（注3） | 30,000時間 | |||
| 画面サイズ（投写距離） | 60～500 型 投写距離はこちら |
|||
| 色再現性 | 10ビットカラープロセッシング（約10億7,000万色） | |||
| コントラスト比 | 3,000,000：1 （ダイナミックコントラスト「オン」、オートブラックシャッター「オン」時） |
|||
| 最大表示解像度（注4） | デジタル | 4,096×2,160 | ||
| 走査周波数 | 水平 | デジタル | 15kHz、24～153kHz | |
| 垂直 | デジタル | 24、25、30、48Hz、50～85Hz、100、120Hz | ||
| 台形歪み補正機能（水平／垂直）（注5） | 水平±40度／垂直±30度 | |||
| インターフェース | 映像入力／ 出力 |
入力：HDMI×2／SDI(BNC)×1／HDBaseT×1 出力：HDBaseT×1 |
||
| 音声出力 | ステレオミニジャック×1 | |||
| コントロール 端子 |
RS-232C（D-Sub9ピン）×1、LAN（RJ-45）×1、 リモート端子（ステレオミニジャック）×1 |
|||
| USB | USBタイプA×1、電源供給 5.0V／1.4A | |||
| スピーカー出力 |  |
|||
| 使用環境 | 動作温度／動作湿度 | 0～45℃／20～80％（ただし、結露しないこと） | ||
| 保存温度／保存湿度 | -10～50℃／20～80％（ただし、結露しないこと） | |||
| 動作高度 | 0～3,650m | |||
| 電源 | AC100V～240V 50／60Hz | |||
| 定格入力電流 | 11.9A～7.8A | |||
| 騒音値（注6） | 42dB (ノーマル輝度100％)／34dB (サイレント輝度70％) | |||
| 消費電力 | ライトモード | 1,020W(AC100-130V)、1,530W(AC200-240V) | ||
| スタンバイ モード |
ネットワーク有効時 | 0.80W(AC100V-130V)、0.90W(AC200V-240V) | ||
| ネットワーク無効時 | 0.20W(AC100V-130V)、0.32W(AC200V-240V) | |||
| 外形寸法 | 突起部含まず | 約650（幅）×約549（奥行）×約262（高さ）mm | ||
| 突起部含む | 約650（幅）×約661（奥行）×約311（高さ）mm | |||
| 質量 | 約38.7kg（レンズユニット含まず） | |||
| 梱包状態 | 寸法 | 約810（幅）×約735（奥行）×約435（高さ）mm | ||
| 質量 | 約46.5kg | |||
| 主な付属品 | リモコン、単4形アルカリ乾電池（リモコン用）2本、電源コード（約3.0m:AC100V用 国内仕様、3ピン（注7））、 電源コード(約3.0m：AC200V用 国内仕様、3ピン（注7）)、重要なお知らせ、電源コードストッパー、クイックスタートガイド、保証書 |
|||
- （注1）
有効画素数は99.99%です。
- （注2）
出荷時における本製品全体の平均的な値を示しており、JIS X6911：2021データプロジェクターの仕様書様式にそって記載しています。測定方法、測定条件については、附属書Bに基づいています。ライト調整が100％、映像設定が高輝度の時の明るさです。
- （注3）
保証時間ではありません。光源より先に修理・部品交換が必要になる場合があります。
- （注4）
表示解像度を超える入力信号では、入力信号そのままの解像度では表示されません。
- （注5）
電気的な補正をおこなっているため、輝度の低下や画質の劣化が現れる場合があります。
- （注6）
使用環境（外気温度、使用高度）に応じた冷却ファンの制御により、環境に応じて動作音が大きくなる場合があります。
- （注7）
3ピンですので、それに対応したコンセントが必要です。

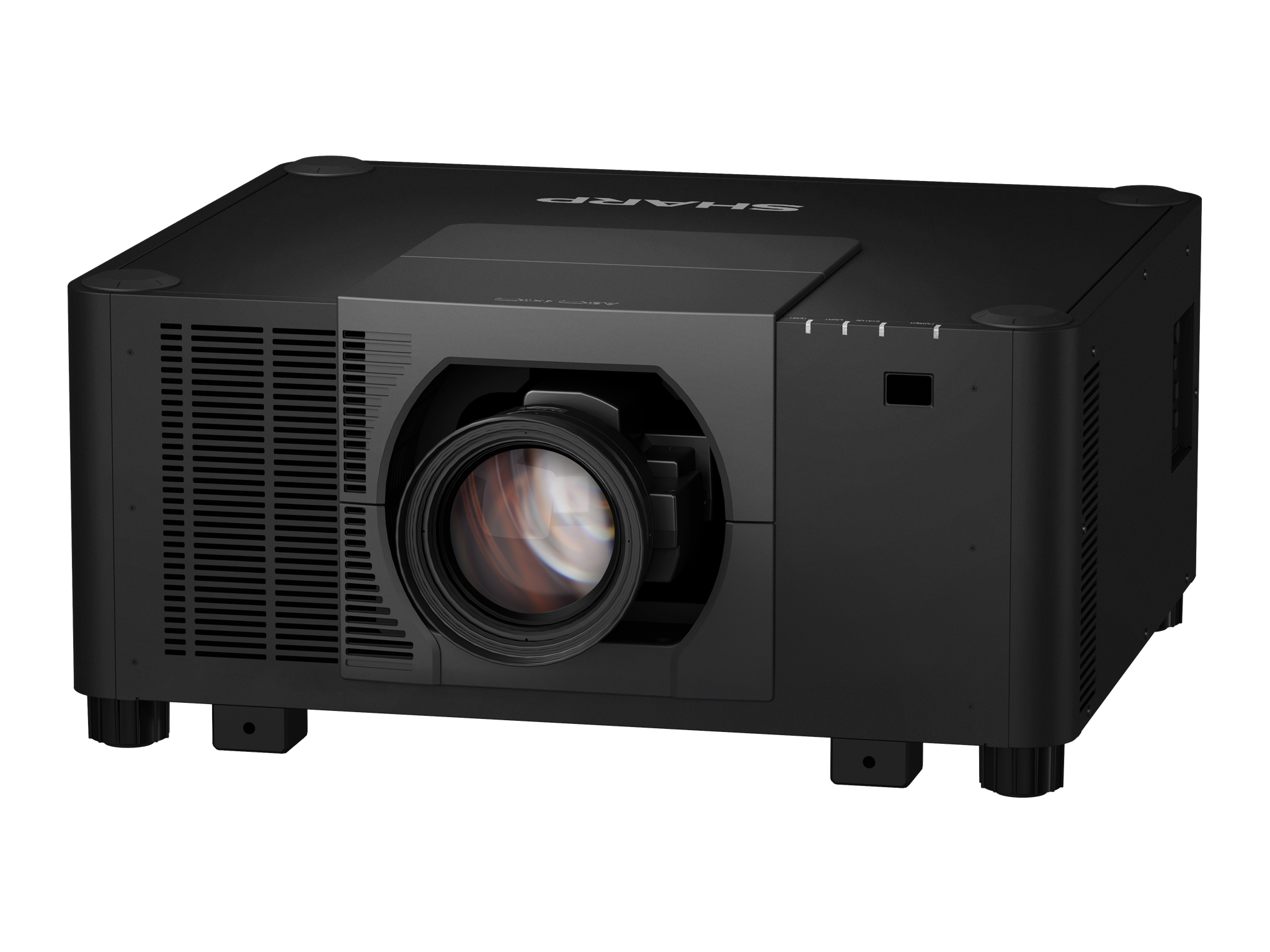

※レンズ（NP54ZL）がついた状態

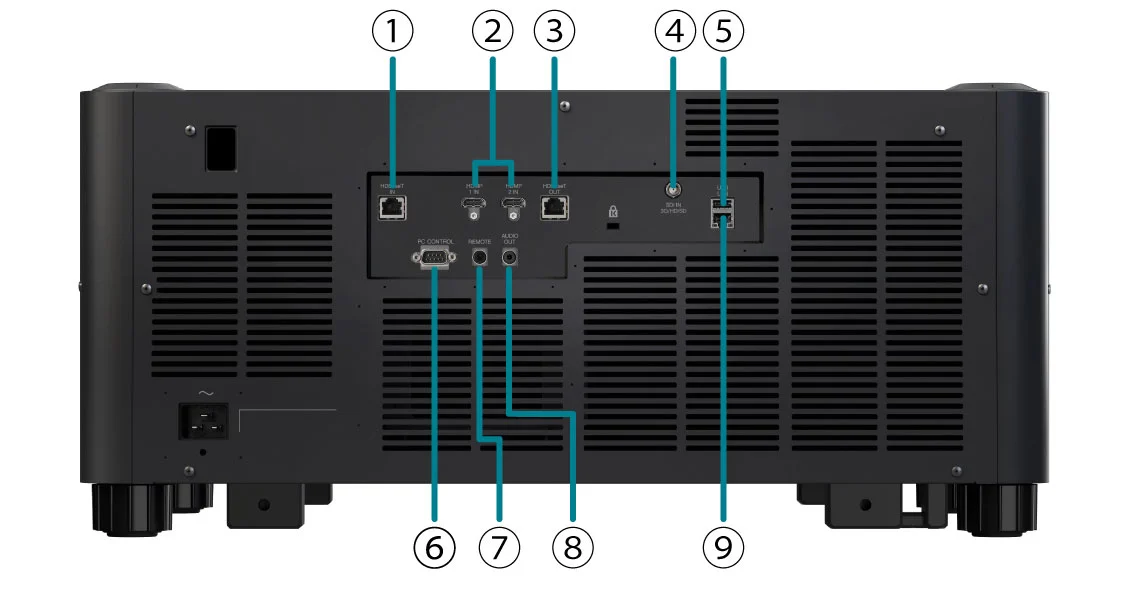

- ①HDBaseT IN（RJ-45）
- ②HDMI IN 1／2
- ③HDBaseT OUT（RJ-45）
- ④SDI IN（BNC）
- ⑤USBタイプA
（電源供給5.0V /1.4A）
- ⑥PC CONTROL
（D-Sub9ピン、 RS-232C） - ⑦REMOTE
（ステレオミニジャック） - ⑧AUDIO OUT
（ステレオミニジャック） - ⑨LAN（RJ-45）
オプションレンズについて
調整機能（電動レンズシフト・電動ズーム・キャリブレーション・ホームポジション）とレンズメモリーは、全てのモデルで対応しています。（注8）
| 形名 | NP51ZL | NP52ZL | NP53ZL | NP54ZL | NP55ZL | NP56ZL | |
|---|---|---|---|---|---|---|---|
| レンズタイプ | 短焦点ズーム | 標準ズーム | 長焦点ズーム | ||||
| ズーム比 | 1.23 | 1.34 | 1.45 | 1.62 | 1.99 | 1.9 | |
| 投写距離比（注9） | 0.53～0.65：1 | 0.65～0.87：1 | 0.86～1.25：1 | 1.24～2.01：1 | 1.98～3.95：1 | 3.95～7.51：1 | |
| F値 (ワイドーテレ) |
1.94～2.20 | 1.84～2.25 | 1.80～2.24 | 1.80～2.24 | 1.84～2.58 | 1.85～2.41 | |
| f値 | 12.0～14.6mm | 14.4～19.1mm | 19.0～27.6mm | 27.7～44.3mm | 43.8～86.0mm | 86.2～164.8mm | |
| スクリーンサイズ | 60～500型 | ||||||
| 投写距離（注10） | 0.7～7.3m | 0.8～9.5m | 1.1～13.7m | 1.6～21.9m | 2.5～43.0m | 5.2～79.8m | |
| 質量 | 5.3kg | 5.2kg | 5.1kg | 4.1kg | 5.0kg | 4.6kg | |
| 電動 フォーカス |
中央 |  |
|||||
| 周辺 | |
|
|||||
※オプションレンズは別売です。製造元：シャープNECディスプレイソリューションズ株式会社
※表の値は計測値のため、誤差が生じる場合があります。
- （注8）
NP54ZL・NP55ZL・NP56ZLは、キャリブレーションとレンズメモリー機能のうち「周辺フォーカス」は除きます。
- （注9）
スクリーンへの投写距離：スクリーンの横幅寸法
- （注10）
レンズユニット投写窓中心から投写画面までの距離
投写距離
| スクリーン サイズ （横×縦）m |
投写距離（m） | |||||
|---|---|---|---|---|---|---|
| NP51ZL | NP52ZL | NP53ZL | NP54ZL | NP55ZL | NP56ZL | |
| 60型 （1.3×0.8） |
0.7～0.8 | 0.8～1.1 | 1.1～1.6 | 1.6～2.6 | 2.5～5.0 | 5.2～9.8 |
| 80型 （1.7×1.1） |
0.9～1.1 | 1.1～1.5 | 1.5～2.2 | 2.1～3.4 | 3.4～6.8 | 6.9～13.0 |
| 100型 （2.2×1.3） |
1.1～1.4 | 1.4～1.9 | 1.8～2.7 | 2.7～4.3 | 4.3～8.5 | 8.5～16.2 |
| 120型 （2.6×1.6） |
1.4～1.7 | 1.7～2.3 | 2.2～3.3 | 3.2～5.2 | 5.1～10.2 | 10.2～19.4 |
| 150型 （3.2×2.0） |
1.7～2.1 | 2.1～2.8 | 2.8～4.1 | 4.0～6.5 | 6.4～12.8 | 12.6～24.2 |
| 200型 （4.3×2.7） |
2.3～2.9 | 2.8～3.8 | 3.7～5.5 | 5.4～8.7 | 8.6～17.1 | 16.7～32.1 |
| 240型 （5.2×3.2） |
2.8～3.5 | 3.4～4.5 | 4.5～6.6 | 6.5～10.5 | 10.4～20.6 | 20.0～38.5 |
| 300型 （6.5×4.0） |
3.6～4.3 | 4.3～5.7 | 5.6～8.2 | 8.2～13.1 | 13.0～25.7 | 24.9～48.0 |
| 400型 （8.6×5.4） |
4.8～5.8 | 5.7～7.6 | 7.5～11.0 | 10.9～17.5 | 17.4～34.3 | 33.2～63.9 |
| 500型 （10.8×6.7） |
6.0～7.3 | 7.2～9.5 | 9.4～13.7 | 13.7～21.9 | 21.7～43.0 | 41.4～79.8 |
※画面比 16:10
※表の値は簡易計算値のため、誤差が生じる場合はあります。

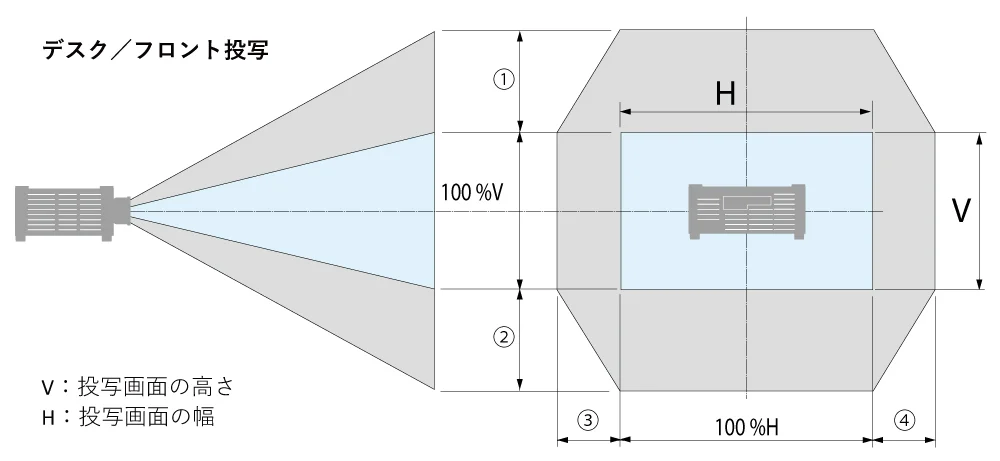

レンズシフト範囲
| 形名 | XP-51ZL | XP-52ZL | XP-53ZL | XP-54ZL | XP-55ZL | XP-56ZL | |
|---|---|---|---|---|---|---|---|
| 図の番号 | ①② | 50％V | 55％V | 65％V | |||
| ③④ | 20％H | 25％H | |||||
※天吊り／フロント投写もレンズシフト範囲は同じです。
ダウンロード
| XP-A201U-B | ||
|---|---|---|
| 取扱説明書 | PDF（2.65 MB） |
|
| クイックスタートガイド | PDF（612 KB） |
|
| 設置説明書 |
PDF（7.17 MB） |
|
| オプションレンズユニットについてのお知らせ |
PDF（60.0 KB） |
|
| 共通ASCIIコントロールコマンド リファレンスマニュアル |
PDF（444 KB） |
|
| コントロールコマンド認証手続仕様書 |
PDF（348 KB） |
|
| コントロールコマンド・ リファレンスマニュアル |
PDF（1.19 MB） |
|
| 仕様表・三面図 |
PDF（1.08 MB） |
|
| 周辺機器 |
PDF（72.0 KB） |
|
商品ご理解のために
商品の保証について
- 保証期間はお買いあげの日から3年間です（ただし、有寿命部品、消耗品、添付品は除く）。
- 取扱説明書・本体注意ラベルなどの注意書にしたがった正常な使用状態 で、保証期間内に故障した場合には、お買いあげの販売店、または当社が指定するサービス窓口が無料修理いたします。 ただし、持込修理の対象商品を直接メーカーへ送付した場合の送付料等はお客様の負担となります。また、出張修理等をおこなった場合には、出張料はお客様負担となります。 なお、修理の際の取り外し・再設置に要する費用は、別途お客様負担となります。
- 保証期間中でも修理は有料になることがありますので、保証書をよくお読みください。
商品ご使用について
- 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読みください。
- 当製品は日本国内仕様です。海外では使用できません。
- 電源を切ったときは、一時的に本体が高温になることがあります。
- 投写中は、本機やコンセントから電源コードを抜かないでください。故障の原因となります。
- 投写中および冷却ファンの回転中に、AC電源を切断しないでください。故障の原因となることがあります。
- 温度や湿度が急激に変化する環境での使用、保存は避けてください。（本体仕様の「使用環境」になるよう対処してください）
- 天吊り設置には特殊な技術が必要です。必ず専門取り付け工事業者にご依頼ください。お客様ご自身による工事は一切しないでください。取り付け不備、取り扱いによる事故、損傷については、当社は責任を負いません。
製品情報ページについてのご注意
- 製品改良のため仕様の一部を予告なく変更することがあります。また、商品の色調は画面表示のため実物と異なる場合もありますので、あらかじめご了承ください。
- 写真はイメージです。
- 画面はハメコミ合成です。シーンおよび画面のイメージ写真は、機能を説明するためのもので、実際の映像ではありません。
- ViewLightは、シャープNECディスプレイソリューションズ株式会社の登録商標です。
- HDBaseTは、HDBaseT Allianceの商標です。
- HDMI、HDMI High-Definition Multimedia Interface、HDMIのトレードドレスおよび HDMIのロゴは、HDMI Licensing Administrator, Inc.の商標または登録商標です。
- その他、会社名、製品名等の固有名詞は各社の商標または登録商標です。
- プロジェクターのレンズをのぞかないでください。
動作中は強い光が投写されていますので、視力障害の原因となります。
またレンズ近くでのレーザー光への露光は、やけどを引き起こす可能性があります。
特にお子様には注意してください。
-
- 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読みください。
- 表示された正しい電源・電圧でお使いください。
- 水、湿気、湯気、ほこり、油煙等の多い場所に設置しないでください。
火災、感電、故障などの原因となることがあります。 - 本装置は、JIS C 6802:2018規格とIEC 60825-1:2014規格でクラス1に分類されています。
