仕様表
| 形名 | XP-V801U-W | |||
|---|---|---|---|---|
| 方式 | 3原色液晶シャッタ投映方式 | |||
| 表示解像度 | WUXGA（1,920×1,200） | |||
| パネル | サイズ（アスペクト比） | 0.76 型（19.3mm）×3枚（アスペクト比16:10） | ||
| 画素数（注1） | 2,304,000 画素（1,920×1,200ドット） | |||
| 明るさ（注2） | 8,000lm／8,300lm（センター） | |||
| 投写レンズ | ズーム／フォーカス | （レンズユニットにより異なります）オプションレンズについてはこちら | ||
| 投写距離比 | ||||
| F（Wide-Tele）／f値 | ||||
| レンズシフト | ||||
| 光源 | レーザーダイオード＋蛍光体 | |||
| 輝度半減時期（目安）（注3） | 20,000時間 | |||
| 画面サイズ（投写距離） | 50～500型（レンズユニットにより異なります）投写距離はこちら | |||
| 色再現性 | 10ビットカラープロセッシング（約10億7,000万色） | |||
| コントラスト比 | 3,000,000：1（ダイナミックコントラスト「オン」時） | |||
| 最大表示解像度（注4） | デジタル | 4,096×2,160 | ||
| 走査周波数 | 水平 | デジタル | 15kHz、24～153kHz | |
| 垂直 | デジタル | 24、25、30、48Hz、50～85Hz、100、120Hz | ||
| 台形歪み補正機能（水平／垂直）（注5） | 水平±40度／垂直±30度 | |||
| インターフェース | 映像入力 | HDMI×2／HDBaseT×1 | ||
| 音声出力 | ステレオミニジャック×1 | |||
| コントロール端子 | RS-232C（D-Sub9ピン）×1、RJ-45×1、 リモート端子（ステレオミニジャック）×1 |
|||
| USB | USBタイプ A×1、電源供給 5.0V／1.4A | |||
| スピーカー出力 |  |
|||
| 使用環境 | 動作温度／動作湿度 | 0～45℃／20～80%（ただし、結露しないこと） | ||
| 保存温度／保存湿度 | -10～50℃／20～80%（ただし、結露しないこと） | |||
| 動作高度 | 0～2,600m | |||
| 電源 | AC100V～240V 50／60Hz | |||
| 定格入力電流 | 6.1A | |||
| 騒音値（注6） | 32～42dB | |||
| 消費電力 | 動作時 | 最大 | 490W | |
| 静音時 | 441W | |||
| スタンバイ モード時 |
最大 | 13W | ||
| ネットワーク 有効時 |
0.60W | |||
| ネットワーク 無効時 |
0.17W | |||
| 外形寸法 | 突起部含まず | 約499（幅）×約407（奥行）×約164（高さ）mm | ||
| 突起部含む | 約503（幅）×約407（奥行）×約168（高さ）mm | |||
| 質量 | 約11.2kg（レンズユニット含まず） | |||
| 梱包状態 | 寸法 | 約591（幅）×約491（奥行）×約259（高さ）mm | ||
| 質量 | 約14.0kg | |||
| 主な付属品 | リモコン、単4形アルカリ乾電池（リモコン用）2本、 電源コード（3.0m：AC100V国内仕様アース付き、2ピン）、 重要なお知らせ、保証書、電源コードストッパー、 レンズユニット盗難防止用ネジ1本、 ストラップ（フィルターカバーの落下防止用）、 クイックスタートガイド |
|||
- （注1）
有効画素数は99.99%です。
- （注2）
出荷時における本製品全体の平均的な値を示しており、JIS X6911：2021データプロジェクターの仕様書様式にそって記載しています。測定方法、測定条件については、附属書Bに基づいています。別売のレンズユニットXP-41ZLを装備し、基準ライトモードが「ノーマル」で基準ライト調整が「100」、プリセットが「高輝度モード」のときの明るさです。ライト調整をすると明るさが低下します。また、プリセットで他のモードを選択すると明るさが多少低下します。
- （注3）
保証時間ではありません。光源より先に修理・部品交換が必要になる場合があります。
- （注4）
表示解像度を超える入力信号では、入力信号そのままの解像度では表示されません。
- （注5）
電気的な補正をおこなっているため、輝度の低下や画質の劣化が現れる場合があります。
- （注6）
使用環境（外気温度、使用高度）に応じた冷却ファンの制御により、環境に応じて動作音が大きくなる場合があります。
-

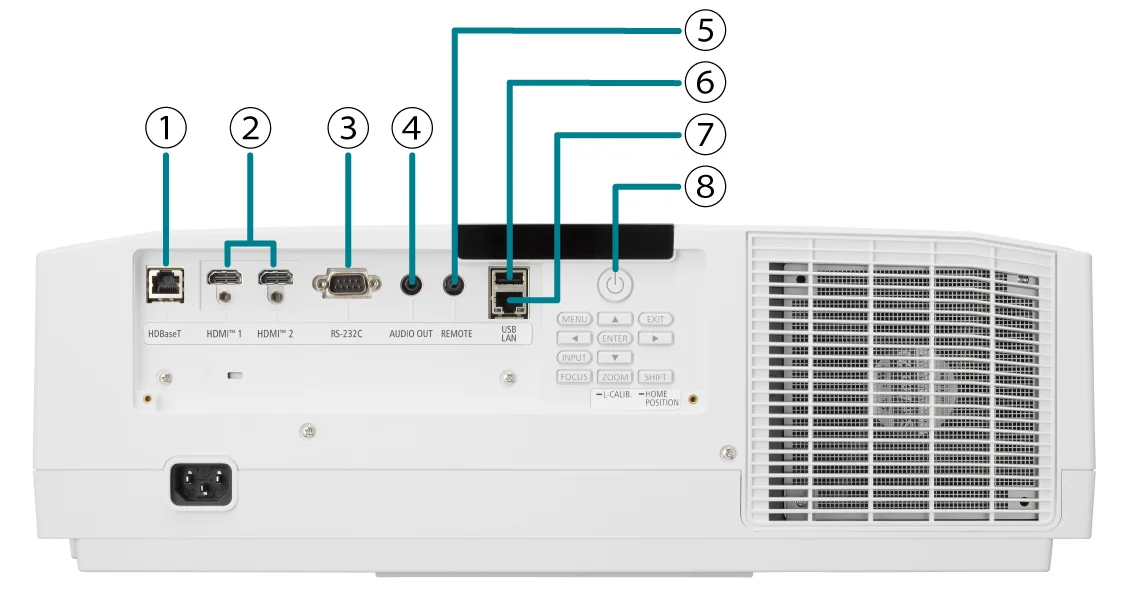

①HDBaseT
HDBaseTポート（RJ-45）
-
②HDMI 1／2
HDMI1入力端子／HDMI2入力端子
-
③RS-232C
RS-232C端子（D-Sub 9ピン）
-
④AUDIO OUT
音声出力端子（ステレオ・ミニ）
-
⑤REMOTE
リモコン端子（ステレオ・ミニ）
-
⑥USB-A
USBポート（USB タイプA）
-
⑦LAN
LANポート（RJ-45）
⑧電源ボタン
オプションレンズについて
| 形名 | XP-40ZL／ NP40ZL |
XP-41ZL／ NP41ZL |
XP-43ZL／ NP43ZL |
XP-50ZL／ NP50ZL |
XP-44ML／ NP44ML-LK |
|
|---|---|---|---|---|---|---|
| レンズタイプ | 短焦点ズーム | 標準ズーム | 長焦点ズーム | 短焦点ズーム | 超短焦点ミラー | |
| ズーム比 | 1.4 | 2.3 | 2.0 | 1.25 | |
|
| 投写距離比（注7） | 0.79～1.11：1 | 1.30～3.02：1 | 2.99～5.93：1 | 0.60～0.75：1 | 0.32：1 | |
| F値 （ワイドーテレ） |
2.0～2.5 | 1.7～2.0 | 2.2～2.6 | 1.9～2.1 | 2.0 | |
| f値 | 13.3～18.6mm | 21.8～49.8mm | 49.7～99.8mm | 10.2～12.8mm | 6.27mm | |
| スクリーンサイズ | 50～500型 | 60～500型 | 80～400型 | |||
| 投写距離（注8） | 0.8～12.1m | 1.4～32.6m | 3.3～63.4m | 0.8～8.3m | 0.55～2.89m | |
| 質量 | 約1.6kg | 約1.7kg | 約1.8kg | 約2.5kg （注9） |
約3.2kg （注10） |
|
| レンズシフト／ ズーム |
電動 | |
||||
| 中央フォーカス | 電動 | |||||
| 周辺フォーカス | 電動 | |
手動 | 電動（注11） | ||
| キャリブレーション |  （注12） |
（注13） |
||||
| ホームポジション | |
|||||
| レンズメモリー | （注12） |
|
||||
- ※
オプションレンズは別売です。NPで始まるレンズの製造元：シャープディスプレイソリューションズ株式会社
- ※
表の値は計測値のため、誤差が生じる場合があります。
- （注7）
スクリーンへの投写距離：スクリーンの横幅寸法
- （注8）
投写レンズユニット中心から投写画面までの距離
- （注9）
オプションレンズのみの質量です。付属のサポートキットを含めた質量は、約4.0kgです。
- （注10）
オプションレンズのみの質量です。NP44ML-LKに付属のサポートキットを含めた質量は、約5.4kgです。
- （注11）
ズーム調整画面で調整
- （注12）
周辺フォーカスを除く
- （注13）
レンズシフトのみ
投写距離
| スクリーン サイズ （横×縦）m |
投写距離（m） | ||||
|---|---|---|---|---|---|
| XP-40ZL／ NP40ZL |
XP-41ZL／ NP41ZL |
XP-43ZL／ NP43ZL |
XP-50ZL／ NP50ZL |
XP-44ML／ NP44ML-LK （注14） |
|
| 50型(1.1×0.7) | 0.83～1.18 | 1.38～3.23 | 3.29～6.44 | |
|
| 60型(1.3×0.8) | 1.00～1.42 | 1.67～3.88 | 3.92～7.71 | 0.76～0.96 | |
| 80型(1.7×1.1) | 1.35～1.91 | 2.24～5.19 | 5.18～10.24 | 1.03～1.29 | 0.55 |
| 100型(2.2×1.3) | 1.70～2.40 | 2.80～6.50 | 6.44～12.77 | 1.30～1.63 | 0.70 |
| 120型(2.6×1.6) | 2.05～2.88 | 3.37～7.80 | 7.70～15.30 | 1.57～1.96 | 0.84 |
| 150型(3.2×2.0) | 2.57～3.61 | 4.23～9.76 | 9.60～19.10 | 1.98～2.46 | 1.06 |
| 200型(4.3×2.7) | 3.44～4.83 | 5.65～13.03 | 12.75～25.43 | 2.65～3.30 | 1.43 |
| 240型(5.2×3.2) | 4.13～5.81 | 6.80～15.65 | 15.27～30.50 | 3.19～3.97 | 1.72 |
| 300型(6.5×4.0) | 5.17～7.27 | 8.50～19.57 | 19.06～38.09 | 4.00～4.98 | 2.16 |
| 400型(8.6×5.4) | 6.91～9.71 | 11.35～26.10 | 25.37～50.75 | 5.35～6.66 | 2.89 |
| 500型(10.8×6.7) | 8.65～12.14 | 14.20～32.64 | 31.68～63.41 | 6.70～8.33 | |
- ※
画面比 16:10
- ※
表の値は簡易計算値のため、誤差が生じる場合はあります。
- （注14）

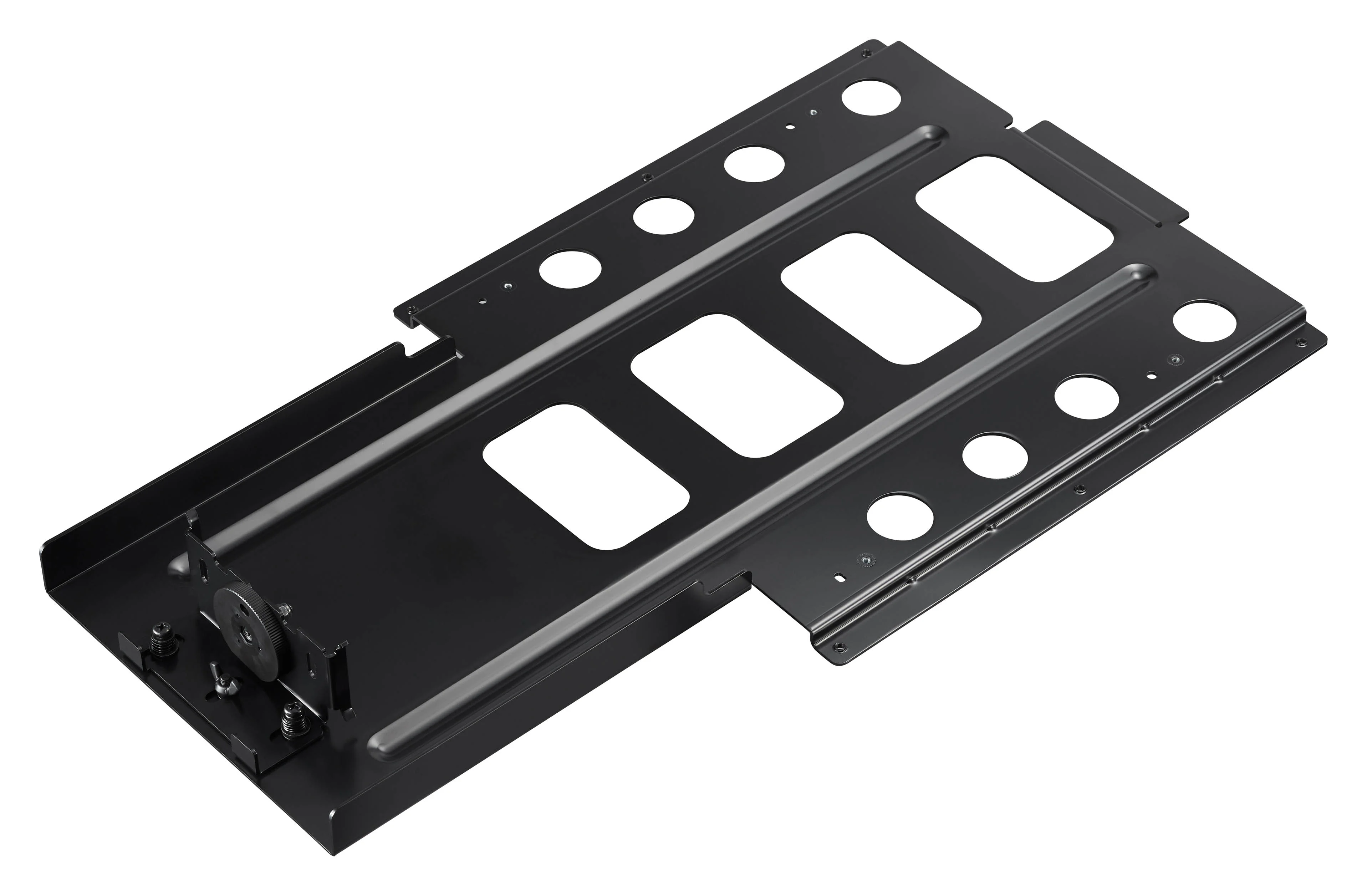

XP-44ML ／NP44ML-LK装着時は、サポートキットを使ってプロジェクター本体に固定してください。XP-44MLには別売のXP-01LKが必要です。NP44ML-LKにはサポートキットが付属しています。

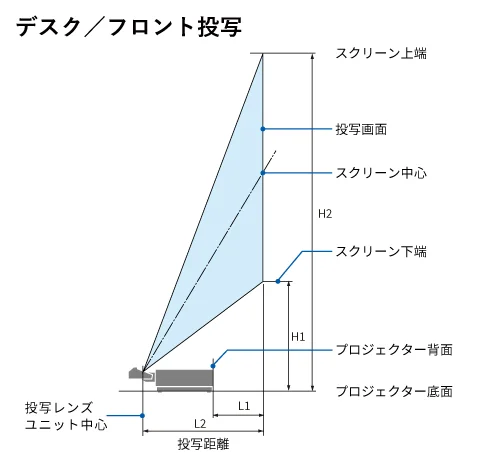

●XP-44ML／NP44ML-LK
- L1:
プロジェクター背面から投写画面までの距離
- L2:
投写レンズユニット中心から投写画面までの距離
- H1:
スクリーン下端からプロジェクター底面までの高さ（チルトフットを含めない）
- H2:
スクリーン上端からプロジェクター底面までの高さ（チルトフットを含めない）
| スクリーンサイズ （横×縦）m |
XP-44ML／NP44ML-LK | |||
|---|---|---|---|---|
| 投写距離（m） | 寸法（m） | |||
| L1 | L2 | H1 | H2 | |
| 80型 (1.7×1.1) | 0.03 | 0.55 | 0.51 | 1.59 |
| 100型 (2.2×1.3) | 0.17 | 0.70 | 0.60 | 1.95 |
| 120型 (2.6×1.6) | 0.32 | 0.84 | 0.70 | 2.31 |
| 150型 (3.2×2.0) | 0.54 | 1.06 | 0.84 | 2.86 |
| 180型 (3.9×2.4) | 0.76 | 1.28 | 0.98 | 3.40 |
| 200型 (4.3×2.7) | 0.90 | 1.43 | 1.07 | 3.77 |
| 240型 (5.2×3.2) | 1.20 | 1.72 | 1.26 | 4.49 |
| 270型 (5.8×3.6) | 1.42 | 1.94 | 1.40 | 5.04 |
| 300型 (6.5×4.0) | 1.64 | 2.16 | 1.54 | 5.58 |
| 350型 (7.5×4.7) | 2.00 | 2.52 | 1.78 | 6.49 |
| 400型 (8.6×5.4) | 2.37 | 2.89 | 2.01 | 7.40 |
- ※
画面比 16:10
- ※
表の値は簡易計算値のため、誤差が生じる場合があります。

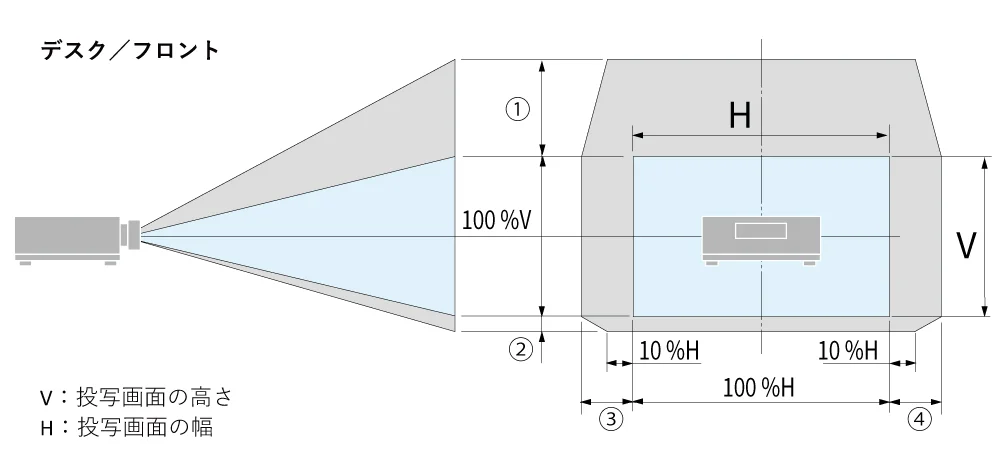

レンズシフト範囲
| 形名 | XP-40ZL／ NP40ZL |
XP-41ZL／ NP41ZL |
XP-43ZL／ NP43ZL |
XP-50ZL／ NP50ZL |
|
|---|---|---|---|---|---|
| 図の番号 | ① | 50%V | |||
| ② | 10%V | ||||
| ③ | 20%H | ||||
| ④ | |||||
- ※
天吊り／フロント投写もレンズシフト範囲は同じです。
