仕様表・端子部
| 形名 | XP-X171Q-B | XP-X141Q-B | ||
|---|---|---|---|---|
| 方式 | 1チップDLP方式 | |||
| 表示解像度 | 4K（3,840×2,400）9,216,000画素（注1） | |||
| パネル | サイズ（アスペクト比） | 0.8型DLP®チップ（アスペクト比16：10） | ||
| 画素数（注2） | 2,304,000画素（1,920×1,200ドット） | |||
| 明るさ（注3） | 16,500lm 17,000lm（センター）（AC200～240V） |
13,500lm 13,900lm（センター） |
||
| 14,000lm 14,400lm（センター）（AC100V-120V） |
||||
| 投写レンズ | ズーム／フォーカス | （レンズユニットにより異なります） オプションレンズについてはこちら | ||
| 投写距離比 | ||||
| F（Wide-Tele）／f値 | ||||
| レンズシフト | ||||
| 光源 | レーザーダイオード＋蛍光体 | |||
| 輝度半減時期（目安）（注4） | 20,000時間 | |||
| 画面サイズ（投写距離） |
60～500型 （レンズユニットにより異なります） 投写距離はこちら |
|||
| 色再現性 | 10ビットカラープロセッシング（約10億7,000万色） | |||
| コントラスト比 | 3,000,000:1（ダイナミックコントラスト「オン」時） | |||
| 最大表示解像度（注5） | デジタル | 3,840×2,400 | ||
| 走査周波数 | 水平 | デジタル | 15、24～153kHz | |
| 垂直 | デジタル | 24、25、30、48、50～85、100、120Hz | ||
| 台形歪み補正機能（水平／垂直）（注6） | 水平±36度／垂直±36度 | |||
| インターフェース | 映像入力 | HDMI×2、12G-SID(BNC)×1、 HDBaseT×1、DisplayPort ×2 |
||
| 音声出力 |  |
|||
| コントロール端子 | RS-232C IN（D-Sub9ピン）×1、RS-232C OUT（D-Sub9ピン）×1、リモート端子 IN（ステレオミニジャック）×1、リモート端子 OUT（ステレオミニジャック）×1、 LAN（RJ-45）×1、12V OUT TRIGGER（ステレオミニジャック）×1 |
|||
| USB | USBタイプA×1、電源供給5.0V／2.0A | |||
| スピーカー出力 | |
|||
| 使用環境 | 動作温度／動作湿度 | 0～45℃／20～80％（ただし、結露しないこと） | ||
| 保存温度／保存湿度 | -10～60℃／20～80％（ただし、結露しないこと） | |||
| 動作高度 | 0～3,000m（1,499～3,000mはファンモード「強」） | |||
| 電源 | AC100V～240V 50／60Hz | AC100V 50／60Hz | ||
| 定格入力電流 | 12.0A（AC100～120V） 6.0A（AC200～240V） |
10.0A（AC100～120V） 5.0A（AC200～240V） |
||
| 騒音値（注7） | ノーマル | 41dB | 37dB | |
| エコモード | 39dB | 35dB | ||
| 消費電力 | 動作時 | 最大 | 1,080W（AC100～120V） 1,290W（AC200～240V） |
1,080W |
| エコモード時 | 1,080W（AC100～120V） 1,100W（AC200～240V） |
980W | ||
| スタンバイ モード時 |
最大 | 36.1W | 30.1W | |
| ネットワーク 有効時 |
1.76W（AC100～120V） 1.85W（AC200～240V） |
1.90W | ||
| ネットワーク 無効時 |
0.34W（AC100～120V） 0.41W（AC200～240V） |
0.30W | ||
| 外形寸法 | 突起部含まず | 約500（幅）×約577（奥行）×約211（高さ）mm | ||
| 突起部含む | 約500（幅）×約583（奥行）×約216（高さ）mm | |||
| 質量 | 約29.7kg （レンズユニット含まず） |
約29.4kg （レンズユニット含まず） |
||
| 梱包状態 | 寸法 | 約784（幅）×約699（奥行）×約445（高さ）mm | ||
| 質量 | 約40.0kg | |||
| 主な付属品 | リモコン、単4形アルカリ乾電池（リモコン用）2本、 電源コード（注8）（約2.5m：国内仕様アース付き、3ピン）、 スタッキングホルダー4個、クイックスタートガイド、 重要なお知らせ、保証書 |
|||
- （注1）
高解像度の信号入力時、画素を4倍速で垂直・水平方向にシフトさせる技術により、自動で4K高解像度を実現します。高精細な映像・画像も、ありのままの美しさで投写が可能です。
- （注2）
有効画素数は99.99%です。
- （注3）
出荷時における本製品全体の平均的な値を示しており、JIS X6911：2021データプロジェクターの仕様書様式にそって記載しています。測定方法、測定条件については、附属書Bに基づいています。ライト調整が100%のときの明るさです。ライトモードをエコモードにすると明るさが低下します。また、映像設定で他のモードを選択すると明るさが低下します。
- （注4）
保証時間ではありません。光源より先に修理・部品交換が必要になる場合があります。
- （注5）
表示解像度を超える入力信号では、入力信号そのままの解像度では表示されません。
- （注6）
電気的な補正をおこなっているため、輝度の低下や画質の劣化が現れる場合があります。
- （注7）
使用環境（外気温度、使用高度）に応じた冷却ファンの制御により、環境に応じて動作音が大きくなる場合があります。
- （注8）
XP-X171Q-BにはAC100V用とAC200V用が、XP-X141Q-BにはAC100V用が付属します。いずれも国内仕様で3ピンですので、それに対応したコンセントが必要です。

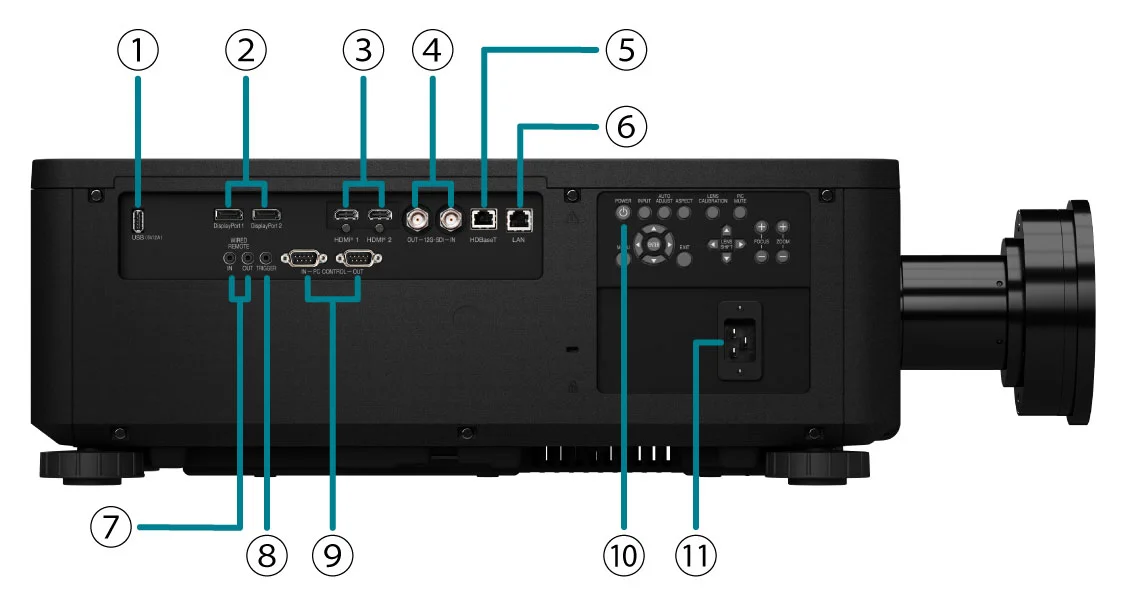

※レンズ（XP-60ZL）がついた状態
-
①USB-A
USBポート（USB タイプA）
-
②DisplayPort 1／2
DisplayPort1入力端子／DisplayPort2入力端子
-
③HDMI 1／2
HDMI1入力端子／HDMI2入力端子
-
④12G-SDI IN／OUT
12G-SDI入力端子／出力端子（BNC）
-
⑤HDBaseT
HDBaseTポート（RJ-45）
-
⑥LAN
LANポート（RJ-45）
-
⑦WIRED REMOTE IN／OUT
リモコン入力端子／出力端子（ステレオ・ミニ）
-
⑧TRIGGER
スクリーントリガー端子（ステレオ・ミニ）
-
⑨RS-232C IN／OUT
RS-232C入力端子／出力端子（D-Sub 9ピン）
-
⑩電源ボタン
-
⑪電源接続端子
オプションレンズについて
調整機能（電動レンズシフト・電動ズーム・キャリブレーション・ホームポジション）とレンズメモリーは、全てのモデルで対応しています。（注9）
| 形名 | XP-57UL | XP-58ZL | XP-59ZL | XP-60ZL | XP-61ZL | XP-62ZL | |
|---|---|---|---|---|---|---|---|
| レンズタイプ | 超短焦点 ズーム |
短焦点ズーム | 標準 ズーム |
長焦点 ズーム |
|||
| ズーム比 | 1.06 | 1.36 | 1.46 | 1.34 | 1.51 | 1.9 | |
| 投写距離比（注10） | 0.31～0.33：1 | 0.55～0.75：1 | 0.74～1.08：1 | 1.05～1.41：1 | 1.40～2.11：1 | 2.10～4.00：1 | |
| F値(ワイドーテレ) | 2.05～2.11 | 2.04～2.35 | 2.02～2.33 | 1.90～2.08 | 1.80～2.11 | 1.90～2.44 | |
| f値 | 5.81～6.17mm | 10.03～13.60mm | 13.47～19.67mm | 18.78～25.30mm | 25.04～37.57mm | 37.23～70.60mm | |
| スクリーンサイズ | 60～400型 | 50～500型 | 50～600型 | ||||
| 投写距離（注11） | 0.38～3.01m | 0.69～6.58m | 0.75～12.19m | 1.06～18.94m | 1.47～27.86m | 2.24～54.19m | |
| 質量 | 約6.8kg（注12） | 約2.8kg | 約3.0kg | 約2.9kg | 約2.2kg | 約2.7kg | |
| レンズシフト／ ズーム |
電動 | ||||||
| 中央フォーカス | 電動 | ||||||
| 周辺フォーカス | 手動 | ||||||
- ※
オプションレンズは別売です。XP-57ULは2025年下期発売予定です。
- ※
表の値は計測値のため、誤差が生じる場合があります。
- （注9）
キャリブレーションは「周辺フォーカス」を除きます。レンズメモリーは「レンズシフト」のみです。
- （注10）
スクリーンへの投写距離：スクリーンの横幅寸法。
- （注11）
投写レンズユニット中心から投写画面までの距離。
- （注12）
オプションレンズのみの質量です。付属のサポートキットを含めた質量は、約12.9kgです。
投写距離
| スクリーン サイズ （横×縦）m |
投写距離（m） | |||||
|---|---|---|---|---|---|---|
| XP-57UL | XP-58ZL | XP-59ZL | XP-60ZL | XP-61ZL | XP-62ZL | |
| 50型 （1.1×0.7） |
|
|
0.75～1.14 | 1.06～1.48 | 1.47～2.24 | 2.24～4.30 |
| 60型 （1.3×0.8） |
0.38～0.41 | 0.69～0.95 | 0.92～1.38 | 1.30～1.80 | 1.78～2.71 | 2.70～5.21 |
| 80型 （1.7×1.1） |
0.53～0.56 | 0.94～1.28 | 1.26～1.88 | 1.77～2.44 | 2.40～3.64 | 3.61～7.02 |
| 100型 （2.2×1.3） |
0.67～0.72 | 1.18～1.61 | 1.59～2.37 | 2.24～3.07 | 3.02～4.57 | 4.52～8.84 |
| 120型 （2.6×1.6） |
0.81～0.87 | 1.42～1.94 | 1.93～2.86 | 2.71～3.71 | 3.63～5.50 | 5.44～10.65 |
| 150型 （3.2×2.0） |
1.02～1.10 | 1.79～2.44 | 2.43～3.59 | 3.41～4.66 | 4.56～6.90 | 6.80～13.37 |
| 180型 （3.9×2.4） |
1.24～1.33 | 2.15～2.94 | 2.94～4.33 | 4.12～5.61 | 5.49～8.30 | 8.17～16.09 |
| 200型 （4.3×2.7） |
1.38～1.48 | 2.39～3.27 | 3.28～4.82 | 4.59～6.24 | 6.11～9.23 | 9.09～17.91 |
| 240型 （5.2×3.2） |
1.66～1.79 | 2.88～3.93 | 3.95～5.80 | 5.53～7.51 | 7.35～11.09 | 10.91～21.54 |
| 300型 （6.5×4.0） |
2.09～2.25 | 3.61～4.92 | 4.96～7.28 | 6.94～9.42 | 9.21～13.89 | 13.65～26.98 |
| 400型 （8.6×5.4） |
2.80～3.01 | 4.82～6.58 | 6.64～9.73 | 9.29～12.59 | 12.31～18.54 | 18.21～36.05 |
| 500型 （10.8×6.7） |
|
|
8.32～12.19 | 11.64～15.77 | 15.41～23.20 | 22.77～45.12 |
| 600型 （12.9×8.1） |
|
|
|
13.99～18.94 | 18.51～27.86 | 27.33～54.19 |
- ※
画面比 16:10
- ※
表の値は簡易計算値のため、誤差が生じる場合があります。

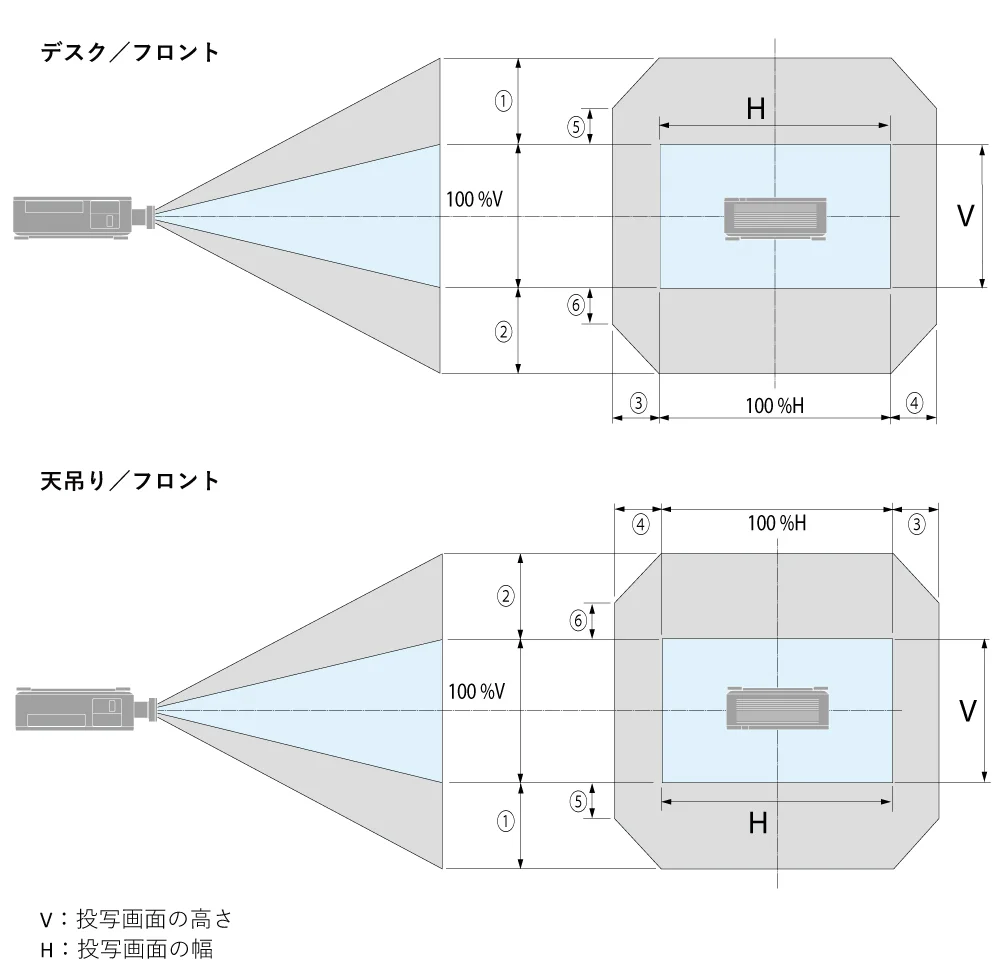

レンズシフト範囲
| 形名 | XP-57UL | XP-58ZL | XP-59ZL | XP-60ZL | XP-61ZL | XP-62ZL | |
|---|---|---|---|---|---|---|---|
| 図の番号 | ①② | 50％V | 60％V | ||||
| ③④ | 20％H | ||||||
| ⑤⑥ | 10％H | 25％H | |||||
- ※
天吊り／フロント投写もレンズシフト範囲は同じです。
ダウンロード
| XP-X171Q-B | XP-X141Q-B | ||
|---|---|---|---|
| カタログ |
PDF(19.4MB) |
||
| 取扱説明書（注13） | 2版 | PDF（2.60 MB） |
|
| 3版 | PDF（2.60 MB） |
||
| クイックスタートガイド | PDF（495 KB） |
||
| 設置説明書（注13） | 2版 |
PDF（5.55 MB） |
|
| 3版 |
PDF（5.53 MB） |
||
| 電源コードストッパーの使いかた |
PDF（129 KB） |
||
| バックグラウンドロゴの登録方法 |
PDF（572 KB） ZIP（414 B） |
||
| コントロールコマンド・ リファレンスマニュアル |
PDF（1.43 MB） |
||
| 仕様表・三面図 |
PDF（931 KB） |
||
| 周辺機器 |
PDF（275 KB） |
||
- （注13）
取扱説明書と設置説明書について
プロジェクター本体の側面にシリアル番号ラベルが貼られています。
-
＜例＞
- このラベルの形名の右側に「F」が表示されている場合は「2版」をご覧ください。
- このラベルの形名の右側に「Fよりあとのアルファベット」が表示されている場合は「3版」をご覧ください。
